Большая часть ошибок, допускаемых при обустройстве электрических сетей, связана с неправильным соединением проводов. Отсутствие тока объясняется ненадежностью контактов или их нарушением в распределительных коробках, розетках, приборах. Перед началом работы нужно тщательно изучить все способы монтажа кабелей, выбрать наиболее подходящий.
Разновидности проводников для соединения
Самым распространенным (среди используемых в бытовых условиях) типом кабеля считается ПВС. Он состоит из множества медных жил, покрытых двойной оплеткой. Проводники скручены по центральной оси. Изделие является гибким, его можно использовать для формирования разных веток электрической сети. Кабель предназначен для работы под напряжением от 220 до 380 В. При выборе сечения учитывают силу тока:
| Допустимая нагрузка, А | Сечение, кв. мм |
| 6 | 0,75 |
| 10 | 1 |
| 16 | 1,5 |
Помимо ПВС, в соединениях встречаются многожильные провода КГ, ПРС, ПУГНП, ШВВП. При монтаже домашней электросети эти виды используются реже.
Гайки для кабелей
Эти типы разъемов (Molex 0191600039) бывают разных цветов и размеров. Они очень популярны в электроустановках разных стран. Они используются для соединений в энергетической сети внутри помещений. Такая гайка состоит из усеченного конуса из изоляционного материала с резьбой внутри.
Использовать такое соединение просто – возьмите два изолированных конца шнура, вставьте их в конус и скрутите. Эта гайка позволяет легко подключать между собой даже сильно не совпадающие диаметры проводов, а также позволяет подключать два, три или четыре провода одновременно. При условии что все оголенные проводники находятся в изолированном конусе, соединение полностью изолировано. Однако сам разъем не очень прочный, и сильный рывок может привести к его отсоединению, что означает следует подумать о том, не может ли возникнуть какое-либо механическое напряжение в этом месте. Положительной стороной этого разъема является тот факт, что можно при желании раскрутить его, чтобы внести изменения.
Способы соединения проводников в доме или квартире
Правильное сращивание кабелей предполагает:
- надежный контакт с минимальным перепадом сопротивлений, приближенным к параметру цельного участка проводки;
- прочность, устойчивость к вибрации и разрывам;
- однородность металлов (нельзя соединять медь с алюминием).
Не все способы обеспечивают выполнение указанных требований. Лучшими считаются:
- пайка;
- скрутка;
- сварка;
- обжим;
- использование клеммных соединителей.
Советы и правила безопасности
- К сварке допускаются только мастера с квалификационной группой. Сварка разрешена также людям, имеющим навыки работы со сварщиком.
- Кабели можно подключать только разрешенными для них способами. Не работайте с поврежденными кабелями. Все открытые части должны быть изолированы.
- Есть много способов подключения кабелей. Выбор способа подключения определяется материалом, диаметром сечения и другими параметрами. Для правильной работы электрооборудования проводники должны быть надежно подключены. При ненадежном контакте существует опасность возгорания.
Снятие изоляционного слоя с проводников
Медная часть в многожильном кабеле состоит из множества переплетенных проводов. Иногда они покрываются полимерным слоем, совмещаются с капроновыми нитями. Это осложняет удаление изоляции. В зависимости от способа соединения оплетку снимают на 0,2-5 см. Изоляцию аккуратно надрезают и снимают, стараясь не повредить сердцевину. При работе с коаксиальными изделиями аккуратно удаляют экранирующий слой, открывая ствол.
При работе с тонкими эмалированными проводами используют паяльник. Остатки покрытия аккуратно снимают абразивным материалом.
Предназначение
Любой метод соединения требует зачистки провода — оголения металлической сердцевины. Изоляция делается из фторопласта, полистирола, резины. Внутренний слой может состоять из лака, шелка или полиэтилена. Удаление оплетки способствует появлению контакта, необходимого для проведения электричества.
Необходимые инструменты для зачистки
Для снятия изоляции используют:
- петлевой выжигатель или паяльник;
- бокорезы;
- строительный нож;
- стриппер.
Провод и его параметры
В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.
Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.
Таблица выбора сечения проводников
При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.
Подключение варочной панели расписано тут.
Можно ли соединять проводники скруткой
Правила устройства электроустановок (ПУЭ) запрещают использовать этот метод отдельно. Скрутку сочетают с другими методами. Ее не применяют для совмещения жил из разных материалов.
Способы
Для скручивания проводов предназначены следующие методы:
- Стандартный способ. Перед началом работы обесточивают сеть, снимают изоляцию на 5 см. Раскручивают проводники на 2 см, соединяют их до стыковки цельных частей. Далее скручивают пальцами, зажимают пассатижами. Изолируют оголенный участок.
- Скрепление кабелей разного сечения. Запрещается использовать изделия с сильно различающимися параметрами. Это делает контакт ненадежным. Жилы скручиваемых проводов должны быть намотаны одна на другую.

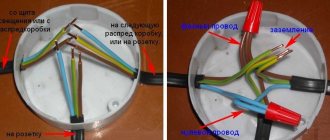

- Использование колпачков. Такие элементы хорошо изолируют место совмещения проводников. Они изготавливаются из огнеупорного материала. Для выполнения скрутки зачищают концы проводов и соединяют их. На стык надевают колпачок, который поворачивают до тех пор, пока оголенный участок не будет закрыт.
- Применение контактных зажимов. Элемент включает основу, шайбу, винт и токопроводящую сердцевину. Соединение начинают с зачистки проводов. Свободные от изоляции концы вводят в отверстие зажима. Такой способ используют при работе с одно- или многожильными кабелями.
Заваривание
После скрутки жилы запаивают. Их предварительно лудят, обрабатывают разогретым, погруженным в канифоль жалом паяльника. После этого место соединения покрывают оловом и прогревают до тех пор, пока расплав не начнет проникать в толщу кабеля. Способ отнимает много времени, однако он помогает получить самое надежное сопряжение.
Последовательность выполнения пайки проводов
Технологический процесс спаивания двух металлических тонких проводников состоит из следующих этапов.
1. Зачистка поверхностей проводников, удаление коррозии, других загрязнений. Процесс выполняется аккуратно до блеска металла. Любой сторонний налёт сделает соединение ненадёжным.
2. Зачищенные концы проводников покрывают флюсом. Это специальное вещество, которое хорошо удаляет фрагменты окисла, а также предотвращает окисление проводов в процессе эксплуатации. При выборе флюса предпочтение стоит отдавать твёрдым и пастообразным веществам, жидкость в этом деле малопригодна.
3. С помощью паяльника расплавляется припой и ровным тонким слоем наносится на концы проводников. Припой должен хорошо соединиться к металлу.
4. Соединить провода временной скруткой или с помощью пинцета. В качестве альтернативы можно использовать тиски.
5. Нанесение флюса на стыковку для предупреждения образования ржавчины под припоем.
6. Расплавить паяльником припой и распределить вещество вокруг состыкованных концов проводников. Если фиксация оказалась слабой, рекомендуется подобрать другой вид припоя.
Завершаются работы очисткой жала паяльника и обработкой его неактивным флюсом (если оно луженое). Флюсованный инструмент поможет в дальнейшем выполнять качественную пайку. Хранить паяльник рекомендуется в закрытой коробке.
Методы соединения проводов или кабелей между собой
Для исключения аварийных ситуаций элементы нужно скреплять прочно. Такого результата поможет достичь не только пайка. Использование специальных приспособлений позволяет быстро совместить провода.

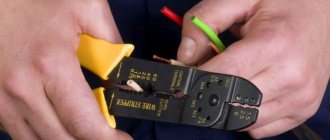

Опрессовка
Способ подразумевает применение специального инструмента. Опрессовку гильзами выполняют при работе с алюминием или медью. Соединение выполняют так:
- снимают оплетку на 2-3 см;
- зачищают сердцевину до металлического блеска;
- скручивают проводники и вставляют их в гильзу;
- обжимают соединение специальным инструментом.
Главной сложностью является подбор гильзы. Использование элемента меньшего или большего диаметра делает скрепление непрочным.
Болтовое соединение
Чтобы скрепить провода, применяют шайбы, болты и гайки. Конструкция надежна, однако она занимает много места. Кабели этим способом соединяют так:
- снимают изоляцию;
- очищенные концы складывают петлей, диаметр которой совпадает с таковым у болта;
- надевают шайбу, накидывают первый проводник;
- устанавливают второй крепежный элемент, надевают следующий кабель;
- закрепляют конструкцию гайкой.
Болты часто используют для скрепления трех и более проводов. Гайку затягивают ключом.
Клеммники
Элемент выполнен в виде металлической пластины, заключенной в диэлектрический корпус. Соединение кабелей клеммниками не вызывает затруднений даже у начинающего мастера. Работу выполняют так:
- Очищают концы кабелей от оплетки.
- Снимают оксидную пленку наждачной бумагой.
- Вводят проводники в гнезда. Завинчивают болты.
Метод используется при работе с изделиями разного сечения. Клеммниками можно объединить только два кабеля.
Самозажимные клеммники Wago
Применяют 2 типа таких элементов:
- Плоскопружинные клеммники. Являются одноразовыми, их повторное применение после демонтажа невозможно. Клеммник снабжен пластиной с гибкими лепестками. При введении провода их отжимают, кабель надежно фиксируется устройством.
- С рычаговым механизмом. Считается лучшей разновидностью креплений. Зачищенный кабель вводят в клемму, после чего зажимают рычаг. Устройство может использоваться несколько раз.
Наконечники
Подключить кабель можно с помощью 2 видов элементов:
- при использовании первого вида кабели соединяются в полости наконечника;
- во втором случае провода совмещают с помощью разных элементов.
Первый способ помогает получить более прочный стык. Производители предлагают специальные наконечники для работы с проводами из разных материалов.
Пайка наконечников
Элемент на проводе зажимают прессом. При его отсутствии используют метод пайки. Конец кабеля и фиксатор лудят изнутри. Заводят жилу в наконечник. Конструкцию обматывают стекловолоконной нитью, прогревают до плавления припоя.
Как правильно соединять провода по стандарту NASA
Сегодня мы увидим, как правильно подключить кабели по стандарту NASA. Всем известно, что космическая техника используется максимально надежно. А некоторые системы и устройства имеют двойное и тройное резервирование.
Поэтому даже для соединения кабелей и жгутов в космической технике Национальное управление по аэронавтике и исследованию космического пространства NASA разработало стандарт STD 8739.4 в шестом издании от 29.03.2011. Сам стандарт содержит 114 страниц, и нет смысла его все переводить.
Какие виды соединений проводов применяет NASA
Начнем с соединения двух проводов. Одно из самых надежных соединений — сварка проволокой. НАСА рекомендует паять два провода внахлест от 3 до 6 диаметров проводов.
Получается, что если диаметр провода 1,6 мм, то два таких провода нужно припаять друг к другу на длине от 4,8 до 9,6 мм без переплетения. Насколько я понимаю, это общая рекомендация для всех кабельных подключений.
Чтобы понять, как залудить провода паяльником, вы можете посмотреть видео ниже. Здесь наглядно показано, как использовать флюс и припой для луженых проводов.
Вы можете делать несколько наложений, но НАСА не видит в этом смысла. Нет ничего, что увеличивало бы вес космического корабля. Паяем соединение проводов, чтобы не было зазоров и мест, не покрытых припоем, а затем изолируем термоусадкой. Это самый простой способ спаять провода вместе.
Более продвинутый вариант — соединить два провода проволокой и припоем. Чтобы спаять два провода вместе с помощью паяльника, НАСА рекомендует сделать не менее 6 витков провода. Но чтобы они не выходили за рамки перекрытия соединения. Затем тщательно припаиваем скрутки медных проводов, чтобы не было зазоров и мест, не покрытых припоем, и защищаем их термоусадкой.
Следующий метод — припаять провода и соединить их обжимной гильзой.
Чтобы термоусадка не разлетелась далеко и не обнажила стык, на оплетку кабеля кладут дополнительные уплотнительные кольца.
Металл обжимной гильзы мягкий и максимально плотно прилегает к месту сварки. Термическая усадка обеспечивает дополнительную защиту от разрывов. На мой взгляд, по крайней мере, безель выглядит неплохо.
К тому же полюбившаяся многим мастерам связь окутывает друг друга. Не путать с двухпроводным витым соединением. В связи с этим одновременно фиксируются провода с разрывом и обеспечивается большая площадь электрического контакта. А если все это еще и сварить и облагородить термоусадкой, то получится сказка.
Теперь вы можете увидеть, как правильно паять провода паяльником своими руками. Эти методы применимы не только на космических кораблях, но и в домашних условиях. Эти способы отлично подходят для пайки паяльником медных или алюминиевых проводов для квартирной электропроводки.
Как термоусаживать и вязать по стандарту NASA
Лучше всего производить термоусадку сначала с одного конца тепловой трубки, а затем с другого. Затем вы исправляете это на месте. Далее продеваем через фен или паяльник по термоусадке до полного сжатия. Будьте осторожны, чтобы не повредить усадочную поверхность.
Соединители для проводников
Так называют приспособления, облегчающие укладку электропроводки, состоящей из нескольких линий. Они бывают зажимными или винтовыми.
Муфты
Устройство имеет вид полой трубки. Его применяют при работе с кабелями сечением до 16 кв. мм. Провод в муфте закрепляют путем обжима. Устройство не используют при соединении одножильных проводов.
Клипсы
Перед введением кабеля фиксатор этого приспособления устанавливают вертикально. Перевод элемента в горизонтальное положение способствует закреплению жил. Использование клипсы позволяет добавлять дополнительные провода.
Винтовые клеммы
Элементы предназначены для совмещения проводников из разных металлов. Главным преимуществом является простота применения.
Винтовые зажимы
Используются для работы с кабелями из меди и алюминия. Для многожильных проводов они не подходят. Также зажим может способствовать обрыву алюминиевой жилы, поэтому с этим материалом его лучше не сочетать.
Силовые зажимы
В такое устройство зачищенный провод вставляется до упора. Прижимная пластина опускается, фиксируя кабель. Силовые зажимы применяются при работе с изделиями из разных металлов.
Пружинные клеммы
Такие элементы делают соединение прочным и надежным. Однако со временем пружина может перегреваться.
Пружинные зажимы
В качестве этих элементов применяются СИЗ-колпачки. Они помогают быстро соединить 2 проводника одного диаметра. Важно правильно подобрать размер устройства, иначе контакт будет отсутствовать.
Соединительные зажимы
Существуют электротехнические и электрические виды устройств. Разница заключается в допустимой нагрузке. Провода совмещаются внутри зажимов.
Сварка и пайка
электрическая сварка
пайка проводов
Однако такой вид стыковки никак нельзя отнести к простым. Он требует наличия специального оборудования, которого даже у 90% электриков зачастую нет в наличии.
Да и не всегда даже с его помощью можно соединить алюминиевый моножильный провод с гибким медным многопроволочным. Кроме того, вы навсегда оказываетесь привязаны к розетке или удлинителю.
А если поблизости вообще нет ни напряжения, ни генератора?
При этом элементарные пресс-клещи наоборот, у 90% эл.монтажников как раз таки присутствуют. Не обязательно для этого приобретать самые дорогие и навороченные.
Например, аккумуляторные. Удобно конечно, ходи и только кнопочку нажимай.
Со своей задачей опрессовки хорошо справляются и китайские собратья. Причем весь процесс по времени занимает не более 1 минуты.
Выбор способа соединения
Методов совмещения кабелей достаточно много. Нужный вариант выбирают с учетом ситуации. Для временного сопряжения используют болтовой метод или скрутку, для постоянного — пайку или опрессовку.
Многожильные и одножильные проводники
В этом случае работу начинают с выбора соотношения сечений проводников. Многожильный элемент не должен быть тоньше одиночного. В таком случае контакт может разрушиться. Провода скрепляют методом сварки, пайки или обжима. При использовании паяльника концы кабелей очищают от оплетки. Многожильный элемент накручивают на одиночный.
Место пайки тщательно изолируют. При обжиме на концы проводов надевают гильзу, которую зажимают клещами.
Провода с сечением разного диаметра
Соединение в этом случае требует вычисления плотности тока. При допустимом параметре элементы скрепляют болтами, клеммами, пайкой или скруткой. Процесс не отличается от такового при работе с одинаковыми проводниками.
Проводники большого сечения
Соединение сложно в исполнении из-за большой площади контакта. Фиксация толстых проводов возможна только путем сварки. В домашних условиях ее выполнить не получится, т. к. жилы необходимо прогревать до высокой температуры. После завершения сварки проверяют работоспособность проводки. При сращении толстых кабелей можно использовать муфту.
Перебитые в стене провода
Проводка в штрабе может повреждаться во время ремонтных работ. К устранению неисправности приступают после обесточивания электросети. Перебитые провода соединяют так:
- С помощью специальных инструментов ищут место обрыва. Удаляют слой штукатурки, получая доступ к нужному участку.
- Удаляют изоляцию с концов поврежденного кабеля. Обрабатывают оголенные участки расплавленным припоем.
- Выбирают второй кабель соответствующего сечения. Его отрезают и припаивают к обоим концам поврежденного провода. Наращиваемый отрезок не должен быть слишком коротким или длинным.
- Изолируют место пайки. Для этого используют термоусадочную трубку, которую надевают на отремонтированный участок. При нагреве строительным феном материал плотно обволакивает соединение.
Разъемное соединение Scotchlok
Иногда необходимо использовать неразорванный кабель для подключения. Конечно, его всегда можно разрезать и сделать, например, трехстороннее соединение. Существует для этого практика, которая заключается в удалении небольшого участка изоляции провода и обмотку его другим. Однако доступно гораздо лучшее решение – муфты Scotchlock, показанные на картинке.
Этот разъем имеет две дорожки. Одна из них скользит по основному проводу (изолирован), а другая для стыкового. Весь разъем на обоих проводах закрывается, что может потребовать использования плоскогубцев, особенно с большими сечениями провода или более толстой изоляцией. При закрытии разъема в изоляцию вдавливается специальный нож, который пройдя через него касается внутреннего проводника, замыкая оба провода расположенные в элементе. Этот вид технологии (с прорезанной контактной изоляцией) называется IDT.
Порядок соединения проводов наушников
Оборванные кабели рекомендуется восстанавливать методом пайки. Для этого выполняют следующие действия:
- Отрезают поврежденный кусок. Снимают оплетку на 2-3 см. Число жил зависит от типа наушников. Простое устройство имеет 4 проводка, изолированных разноцветной резиной. К микрофону подсоединяется витая пара, состоящая из заземляющего и сигнального кабелей. Первый покрыт желтой изоляцией.
- После зачистки всех проводников скручивают медные волоски. Обжигают контакты зажигалкой, удаляя лаковое покрытие. Оно не только препятствует пайке, но и ухудшает токопроведение.
- Обрабатывают оголенные участки оловом. На оплетку провода надевают термоусадочную трубку. Тот же материал применяют для изоляции каждой жилы.
- Луженые отрезки скручивают с учетом цвета изоляции. Соединения нагревает паяльником до тех пор, пока олово не распределится равномерно.
- Проверяют правильность выполнения работы. При появлении в динамиках звука накладывают на отремонтированный участок бандаж. Для этого надевают на скрутки термоусадочные трубки, прогревают их огнем. Изоляция предотвращает короткое замыкание.
- Связывают жгут проводников ниткой, надвигают надетую ранее толстую термоусадочную трубку.
Сварка — высокая надежность в любых условиях
При соединении проводов пайкой жилы скручиваются и их концы припаяны.
В результате образуется металлический шар, обеспечивающий стабильное и очень надежное соединение в любых условиях. Кроме того, он надежен не только с точки зрения электрических характеристик, но и механически: металл соединяемых проводов после плавления образует монолит, и изолировать отдельный провод невозможно.
Пайка: Важно нагревать металл, но не расплавлять изоляцию
Недостатком такого типа кабельного подключения является то, что соединение на 100% цельное. Если нужно что-то поменять, придется отрезать отливку и делать все заново. Поэтому для таких подключений остается определенный запас кабелей, на случай возможной доработки.
К другим недостаткам можно отнести сварочный аппарат, соответствующие электроды, расход и работоспособность. К тому же сварка занимает много времени, необходимо защищать окружающие предметы, а также неудобно работать со сварщиком на высоте.
Поэтому электрики практикуют такой вид подключения в исключительных случаях. Если вы делаете это «за себя» и умеете хорошо обращаться со сварщиком, вы можете потренироваться на отходах. Основная хитрость — не расплавить утеплитель, а сварить металл.
После остывания место сварки изолируют. Можно использовать изоленту, можно использовать термоусадочную трубку.
Дополнительные рекомендации
При скреплении кабелей нужно следовать таким советам:
- Сварка или пайка обеспечивают неразрывное соединение. Не придется беспокоиться о надежности контакта. Этот вариант хорошо подходит для жил большого сечения.
- Клеммы помогают ускорить работы по укладке проводки. Этот метод может использоваться при подключении розеток или светильников.
- Зажимы СИЗ делают соединение не только прочным, но и безопасным. Элементы не являются дорогими.
- Не стоит сразу помещать скрепленные элементы в распределительную коробку. Необходимо проверить, не греются ли они во время работы.
Правильный выбор метода соединения и соблюдение техники безопасности исключают травмирование человека или порчу имущества.
В каких случаях потребуется соединять кабели
Процедура проводится при ремонте существующей проводки или установке новой, а также при устранении ранее допущенных ошибок. Соединительные кабели нужны как при подаче электричества на участок, так и дома.
Все методы разделены на 2 категории:
- не требующие использования специального оборудования;
- для выполнения которых требуются соответствующие навыки и профессиональное оборудование.
Все виды работ выполняются с соблюдением техники безопасности.
Зачистка проводов
Далеко не у всех есть специальные клещи-стрипперы для зачистки соединяемых проводов — на практике обычно пользуются режущим инструментом или зажигалкой. При использовании бокорезов, пассатижей или ножниц есть риск повредить токонесущие жилы — в этом смысле зажигалка безопаснее (если не пытаться устроить пожар, конечно же). Зажигалку есть смысл применять при зачистке тонких проводов.
- Что нельзя делать с автомобилем, чтобы он не стал жертвой возгорания, узнайте тут.
- Собираясь в дорогу, проверьте, все ли вещи поместятся в багажнике и салоне. Если есть сомнения, приезжайте к нам за автобоксом: актуальный и широкий ассортимент, скидки при покупке, монтаж и доставка. Нет места для хранения? Возьмите автобокс в прокат!
- При необходимости защитить радиатор автомобиля от попадания камней и прочих неприятностей всегда можно изготовить защитную сетку своими руками или установить модельную защиту радиатора.
Безопасные и эффективные виды соединений
Рассмотрим 4 варианта соединений проводников, подходящие для домашнего монтажа: пружинные клеммники, клеммные колодки, колпачки СИЗ и опрессовку гильзами.
Для выполнения работ потребуется расходный материал – клеммы, зажимы, гильзы, подобранные в зависимости от типа и сечения проводников. Рекомендуем приобретать изделия только проверенных производителей, а не дешевые китайские заменители.
Способ #1 — коммутация клеммниками WAGO
Главное преимущество коммутации клеммами – 100-процентная надежность соединения. Благодаря разработкам компании WAGO безвинтовые соединения получили статус международного стандарта.
Сейчас выпуском пружинных зажимов занимаются и другие производители. Их используют в скоростных болидах, самолетах, подвижных цепях – то есть там, где требуется особая ответственность.
Чтобы установить клеммник, не нужно специально готовиться. Опытные монтажники, ценящие качество, также давно применяют только самозажимные клеммы.
Предлагаем пошаговую инструкцию соединения 2-х проводников зажимом серии 222, представители которой успешно применяются для соединения ответвлений различных типов проводов:
После правильного выполнения действий самопроизвольное разжимание клеммы невозможно. Преимущество такого соединения – возможность разъединения. Чтобы разомкнуть проводники, нужно сначала нажать на подвижный механизм, а затем вынуть соответствующий проводник.
Преимущества клеммного соединения:
- подключение одно- и многожильных проводников из меди или алюминия, а также смешанные подключения;
- высокое качество соединения;
- во время монтажа жилы не повреждаются;
- конструкция предусматривает снятие параметров цепи без разъединения;
- аккуратность и порядок в местах работы – распредкоробках, щитах, электромонтажных устройствах.
Этот способ экономит время – занимает всего несколько секунд. Однако он требует аккуратности. Если вставлять концы не до упора, может произойти перегрев и корпус клеммника расплавится.
Главным минусом считается высокая стоимость, особенно брендовой продукции. Например, комплект из 20-ти трехпроводных универсальных клеммников Ваго стоит около 500 рублей.
Еще больше информации о клеммах Ваго в следующем видео:
Способ #2 — использование клеммных колодок
Недорогие пластиковые изделия имеют зажимной механизм, с помощью которого проводники фиксируются и соединяются внутри корпуса. Каждый одно- или многожильный провод избавляют от изоляции, вставляют в отдельное гнездо и закрепляют путем закручивания винта.
Использование стриппера для снятия изоляции позволяет даже новичку без особых трудностей справиться с этой задачей.
Провода можно заводить двумя способами – с одной и с обеих сторон, навстречу друг другу. Этот способ часто применяют для распайки в распределительных коробках, поэтому производители стали изготавливать распредкоробки со встроенными колодками.
Преимущества соединения колодками:
- экономичность;
- быстрый монтаж;
- соединение алюминий/медь;
- высокое качество.
Основной недостаток в том, что одной парной колодкой можно соединить только 2 повода. Опытные монтажники не рекомендуют использовать колодочный способ для соединения многожильных или алюминиевых проводов, так как винтовое соединение способно разрушить более хрупкий материал.
И еще один минус – большое количество некачественных колодок.
Для лучшего понимания этого способа коммутации проводов рекомендуем посмотреть, чем хороши или плохи клеммные коробки:
Способ #3 — применение колпачков СИЗ
Для изготовления пружинных зажимов-колпачков используют негорючий пластик. Материал корпуса является изолятором, подходящим по механическим и противопожарным параметрам.
Чтобы установить колпачок, необходимо подготовить жилы, завести их внутрь, а затем с усилием произвести крутящие движения. Для защиты оголенных частей жил от окисления внутреннюю часть колпачка обрабатывают пастой.
Колпачки компактны, имеют простое устройство, поэтому часто используются для распайки. В одну распредкоробку входит до десятка изделий.
Практический пример использования СИЗ для распайки в распредкоробке:
Клеммные зажимы
Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено. Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения. И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться. Выходом из такой ситуации как раз и являются клеммы.
Клеммная колодка
Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.
Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.
Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы. Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.
Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.
В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками. Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике.
Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.
Как использовать клеммные колодки показано в этом видео:
Клеммы на пластиковых колодках
Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.
В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.
Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.
Самозажимные клеммы
Монтаж проводки с использованием таких клемм отличается простотой и быстротой.
Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шинке. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.
Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.
А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.
Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы .
О преимуществах и недостатках рассказано в этом видео:
Колпачки СИЗ – соединительные изолирующие зажимы
Теперь разберем подробно пружинные колпачки СИЗ. Эти зажимы не снискали такую большую популярность у электриков и простого народа и этому есть причины.
Клеммный зажим
Данное приспособление не будет являться колодкой, однако в зависимости от модели может соединить до 8 проводников в одном корпусе.
Внешний материал – это пластикат, который обладает рядом особенностей:
- Не поддерживает горения даже при воздействии открытого огня;
- Имеет высокую температуру плавления;
- Выдерживает напряжение от 300 до 600 В, что говорит о высоких изоляционных свойствах;
- Обладает высокой механической прочностью и надежно защищает соединение от любых повреждений.
Колпачок имеет конусовидную форму. Снаружи нанесено рифление или выполнены две лопасти для удобства использования.
Внутри установлена обжимная пружина, имеющая такую же форму. Как было написано выше, ее края заточены особым образом, что позволяет надежно фиксировать жилы разных размеров.
Если сравнивать СИЗ с клеммами Ваго, то у них будет пара явных недостатков:
- Невозможность одновременного подключения проводов из алюминия и меди.
- Усложненный монтаж, требующий специальной обработки проводов – необходимо качественно счистить изоляцию, ни на миллиметр не выступая оголенной частью провода за корпус колпачка.
- Требуется точный подбор модели колпачка под сечение провода, так как наилучший контакт будет в самом узком месте, и если провода слишком тонкие, в точке соединения будет увеличенное сопротивление, как при скрутке проводов.
- Требуется прилагать достаточное усилие, чтобы обеспечить качественный контакт между проводниками.
- Жилы должны быть строго одного диаметра.
- Для многожильных проводов это решение не будет лучшим, так как возможно частичное повреждение тонких жил.
Колпачки СИЗ в распределительной коробке
Установка колпачка выполняется в следующей последовательности:
- Провода оголяются от изоляции на длину, соответствующую длине рифления на колпачке;
- Их концы соединяются параллельно, без предварительного скручивания.
- Сверху одевается колпачок и производится его вращение с усилием по часовой стрелке.
- При соединении от трех проводов, делается предварительная скрутка, после чего откусывается ее кончик.
Принцип работы СИЗ
Следующее видео покажет, как выполняется установка колпачков СИЗ.
Всего существует пять типов клемм СИЗ, разницу между которыми можно увидеть на следующем изображении.
Отличие колпачков СИЗ
Интересно знать! СИЗ 5 можно использовать для соединения 8 жил сечением 2,5 мм2.
В таблице также представлена цветовая маркировка моделей. Основная масса производителей придерживается ее, но единого стандарта не существует, так что могут быть и отличия, поэтому будьте внимательны при покупке.
Обращайте внимание и на маркировку изделия (СИЗ 1 1,0-3,0 и похожие). Она поможет точно подобрать изделие под сечение вашего провода.
Первая цифра маркировки говорит от типе корпуса, остальные – допустимый диапазон сечений.
Скрутка — за и против
Скрутка имеет огромное преимущество — более простого и быстрого способа соединения проводов не существует.
Достоинства:
- не требуются специальные инструменты;
- оригинальные провода сохраняют целостность (изоляция не в счет);
- соединение при необходимости легко демонтировать;
- оптимальный вариант для слаботочных соединений.
- в большинстве случаев скрутку делают халтурно;
- соединение получается громоздким;
- надежность контакта на разрыв невысокая;
- в ряде случаев сделать скрутку не дает малая длина соединяемых проводов;
- со временем скрутки окисляются;
- нежелательно использовать в силовых цепях.
Чтобы сделать скрутку под термоусадочную трубку, надо:
- Зачистить соединяемые провода на пару сантиметров. Для этого подойдут любые подручные инструменты — хоть ножницы.
- Разделить жилы на две равные части на каждом конце.
- Скрутить половинки проводов и разложить их вдоль проводов, чтобы увеличение толщины скрутки было минимальным.
- Заизолировать соединение.
Гильзы
Когда нужны мощные зажимы для нескольких проводов используют гильзы. Они представляют собою лужёную трубку из меди, либо плоский наконечник с проделанным отверстием для крепления.
В гильзу необходимо вставить все соединяемые провода и обжать при помощи специального приспособления кримпера (обжимные клещи). Такой зажим для проводов имеет ряд положительных сторон:
- Очень удобно использовать наконечники с отверстиями, когда есть необходимость закрепления узлов проводов на корпусах с помощью винтов.
- Обжим в месте соединения не способствует повышенному сопротивлению.
Как видите, зажимов для проводов существует очень много, каждый со своими достоинствами и недостатками. Выбирайте, исходя из того, какие провода вам необходимо соединять, где будет располагаться место соединения. Но не забывайте о том, что самое главное в электричестве, это надёжность и безопасность.
Как соединить провода: шпаргалка «За рулем»
Прежде чем браться за ремонт, вспомним, что все соединения проводов в автомобиле можно условно разделить на четыре вида.
- Те, которые всегда герметизируют. Это почти все соединения жгута системы управления двигателем. Там во многих местах присутствуют слаботочные сигналы, для которых любое окисление контактов приведет к искажению показаний и неправильной работе двигателя.
- Те, которые обычно не герметизируют. Типичный пример — огромное количество колодок под панелью приборов. Логика простая: влага в них проникнуть не может, если только машина не утонет.
- Те, которые надо бы герметизировать, но ради экономии не герметизируют — особенно на бюджетных машинах. Взять соединения колодок проводов в подкапотном пространстве, не относящиеся к системе управления двигателем. В частности, соединения датчиков АБС герметизируют всегда, а провода к лампам фар — нет.
- Те, которые никогда не герметизируют. Речь, в основном, о силовой проводке. Это клеммы батареи, силовой и управляющие провода стартера и генератора.
Важно:
при ремонте проводки или подсоединении к штатным цепям машины необходимо выполнять соединения на том же уровне, какой применил автопроизводитель.
При подключении нештатной магнитолы, регистратора или при установке сигнализации под панелью приборов можно особенно не заморачиваться с герметизацией соединений.
Работая с силовыми цепями под капотом, уплотнять соединения желательно по возможности. А если придется ремонтировать соединения проводов системы управления двигателем, то важна тщательная гидроизоляция.
Обжим
Совмещает в себе преимущества рассмотренных способов. Обжимной соединитель проводов представляет собой гильзу. Для работы нужны только клещи и источник тепла.
Провода зачищаются на 5 мм, вставляют в гильзу, с помощью клещей зажимают изоляцию и саму муфту. Затем соединение закрепляется при помощи разогрева. Этот метод не требует специальных знаний и большого мастерства, он наиболее простой и надежный.
Основной ошибкой при использовании метода обжима может быть не правильный подбор диаметра гильзы. В этом случае может снизиться пропускная способность участка цепи и снизится прочность соединения.
