Болгарка позволяет быстро разрезать, отшлифовать и даже ободрать многие материалы в зависимости от установленного на инструменте диска. Сфера использования такой углошлифовальной машинки постоянно расширяется. Этому способствуют приспособления для болгарки, ассортимент которых регулярно растет. Расскажем об существующих станках, которые доступны в готовом виде или изготавливаются на заказ. Разберем особенности каждого популярного варианта.

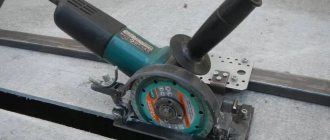

Вариант использования болгарки для ровного реза материалов Источник pinimg.com
Основные сведения
Использовать болгарку в обычном исполнении не всегда удобно. Ведь ее минимум придется держать руками. Однако правильно подобранное приспособление для УШМ позволит более удобно использовать инструмент и извлечь из него максимальную выгоду.
Важно! Частота вращения болгарки составляет 12 000 об/мин. Поэтому независимое от ее варианта использования обязательно нужно соблюдать все меры безопасности.
Применение в работе специально разработанных и созданных дополнительных конструкций позволяет расширить функционал электроинструмента. При этом болгарка всегда остается основным рабочим механизмом, а приспособления представляют собой аксессуары. Они доступны в специализированных магазинах. Их изготовление даже заказывают у специалистов.
Болгарка – энергонезависимый инструмент для монтажных, строительных, ремонтных работ. Первоначально он предназначен, чтобы резать, шлифовать и зачищать различные материалы.
Надежная болгарка российского производителя Источник zubr-russia.ru
Дополнительные аксессуары позволяют углошлифовальную машинку использовать для торцовки деталей, выполнения фрезерных работ. Усовершенствованную конструкцию применяют для проведения точильных операций, создания штроб, осуществления ровного реза под необходимым углом и в качестве маятниковой пилы.
Важно! Любое продуманное приспособление на болгарку позволяет увеличить производительность выполняемых работ.
Выбор конкретного дополнительного аксессуара для углошлифовальной машинки зависит от области использования инструмента. Сфера его применения влияет на вид рабочих дисков. Ведь производители их выпускают в различном исполнении для работы с металлом, бетоном, деревом. Тем более существуют отдельные диски для проведения шлифовальных и полировальных операций. При этом они отличаются зернистостью.
Диски для работы с металлом Источник stroy-market63.ru
Магазинные варианты приспособлений позволяют максимально быстро усовершенствовать углошлифовальную машинку. Однако не каждый аксессуар в заводском исполнении имеет необходимое качество, которое будет обеспечивать, например, точность реза. Поэтому не всегда целесообразно приобретать готовые варианты. Порой лучшим выходом является заказ так называемой приспособы у мастеров, которые не только знают все тонкости изготовления, но и собственноручно проверили эффективность ее использования.
Конечно, можно купить в специализированном магазине станок для болгарки. После этого существует вероятность, что он окажется некачественным и не сможет, например, жестко зафиксировать электроинструмент. Далее, останется его выбросить или отдать специалисту, чтобы он усовершенствовал приспособу. При любом из вариантов человек потеряет определенное количество средств.
Не все магазинные станки для УШМ отличаются высоким качеством Источник 24aul.ru
Основной элемент станины и что он собой представляет
Основной элемент станины должен обеспечивать удобную распиловку металла болгаркой, так как именно он превращает обычную УШМ в торцевую. В качестве него необходимо использовать некую педаль, если выражаться проще. Чтобы избежать большого количества объяснений, предлагаем взглянуть на фото ниже.
ФОТО: YouTube.comВот так должен выглядеть основной элемент станины для УШМ
По сути, если среди деталей в гараже или мастерской не нашлось ничего подобного, такой элемент можно изготовить самостоятельно. Подобные конструкции также встречаются на концевых выключателях промышленных гильотин и другого подобного оборудования.
Отрезной станок
Чтобы удобно, быстро и качественно разрезать различные стальные детали, прокат и так далее, используют приспособление для болгарки для резки металла. Такая дополнительная конструкция к углошлифовальной машинке позволит выполнить точный раскрой. С ее помощью удастся подготовить нужные заготовки одинаковых размеров, выполнить требуемые пропилы, которые будут иметь необходимую глубину. При установке на болгарку диска по бетону или дереву станет возможным резать керамические плитки или пиломатериал.
Специализированные торговые сети предлагают уже готовые станки. Однако их не удастся приобрести по низкой цене. Такое приспособление сможет изготовить опытный мастер из УШМ, мощность которой составляет минимум 0,9 кВт. При этом затраты будут меньше, чем на приобретение в магазине высококачественного станка. Изготовленная на заказ приспособа позволит выполнять точные резы. Они будут не хуже, чем у высококачественной заводской модели.
Профессионально изготовленный станок для УШМ Источник pinimg.com
Перед изготовлением отрезного станка обязательно тщательно придумывается его конструкция. Она должна обеспечивать надежное закрепление углошлифовальной машинки. Для этого сначала определяют размеры станка, а для фиксации болгарки продумывают расположение креплений. Обычно инструмент зажимают в 2 или даже 3 местах. Он обязательно должен надежно фиксироваться, чтобы исключить его малейшее смещение в процессе проведения режущих операций.
Закрепление углошлифовальной машинки выполняют сверху рабочей столешницы специального стола. Возможен также вариант, когда инструмент фиксируется снизу. В этом случае получится использовать приспособление для болгарки для ровного реза не только металлических изделий, но и пиломатериала.
Станок для резки деревянных заготовок Источник texnotoys.ru
Важно! Использование в работе стационарного станка – это более безопасный способ резки разных материалов, чем проведение операций, когда углошлифовальная машинка удерживается руками.
Строители, отделочники и другие мастера используют в работе простое или сложное приспособление для резки металла болгаркой. Первый вариант станка представляет собой закрепленную углошлифовальную машинку к верстаку. Такое минималистическое исполнение подразумевает дополнительное использование только фиксирующих элементов.
Второй вариант – это станок более сложной конструкции. Он изготавливается на заказ или приобретается уже в готовом виде, если планируется выполнять работы в большом объеме. Нередко в конструкции присутствует направляющая для болгарки для резки листового металла. Она также применяется при работе с другими материалами. Благодаря такому элементу осуществляются точные разрезы различных заготовок, деталей.
Станок сложной конструкции Источник a.d-cd.net
На заметку! При изготовлении станка важно обращаться к специалисту, который будет использовать сварочный аппарат, качественные крепежные элементы, надежный металлопрокат для создания отдельных деталей и сборки из них приспособления.
Смотрите также: Каталог строительных компаний, у которых налажено собственное производство материалов и комплектующих для возведения домов
Необходимые инструменты и материалы
Приступая к изготовлению отрезного станка, следует понимать, что точность его работы напрямую связана с устойчивостью конструкции. Поэтому выбор материала определённой толщины продиктован не столько требованиями к прочности корпуса, сколько необходимостью в его жёсткости.
Прежде чем приступить к работе, надо приготовить:
- трубу профильную «квадрат» (25х25х2,5 мм);
- трубу профильную «прямоугольник» (40х20х2,5 мм);
- лист металлический толщиной 4–5 мм;
- подшипники шариковые № 202, 203 или 204 – 2 шт.;
- пруток калиброванный с толщиной, которая равна диаметру отверстия внутренней обоймы подшипника (до 100 мм);
- пруток диаметром 8–10 мм;
- шину металлическую (20х4 мм);
- болты и гайки c резьбой M8 или M.
Из инструментов понадобятся:
- угловая шлифмашина;
- дрель или сверлильный станок, набор свёрл;
- набор плашек для нарезания метрической резьбы;
- ключи рожковые;
- сварочный аппарат.
Для изготовления станка лучше выбрать болгарку известного производителя
Основным узлом отрезного станка является угловая шлифмашина. Не рекомендуется использовать «малую» болгарку, рассчитанную на отрезные диски диаметром до 125 мм с мощностью до 500–600 Вт. Помните, что чем больше диаметр режущего круга, тем универсальнее и надёжнее будет станок.
Тщательность выбора электроинструмента обусловлена ещё и большим разнообразием конструкций болгарок, присутствующих на рынке. Поскольку подобное оборудование не унифицировано, то отрезной станок строится под определённую модель и размер УШМ. Если оборудование будет ненадёжным, то при выходе из строя будет сложно установить другую болгарку на его место без необходимости переделки креплений и маятника. Вот почему лучше выбирать продукцию от проверенных производителей — Makita, Bosch и так далее.
Маятниковая пила
Этот вариант так называемого аксессуара для углошлифовальной машинки обеспечивает выполнение высокоскоростной резки различных материалов под нужным углом. Данную приспособу называют маятниковой пилой. В ее каркасе обычно фиксируется инструмент, мощность которого составляет 0,9-2,5 кВт. При этом размеры и другие особенности конструкции маятниковой пилы зависят исключительно от используемой модели углошлифовальной машинки.
Этот вариант представляет собой идеальное приспособление для болгарки для резки под углом 45 и 90 градусов. Ведь инструмент будет неподвижно зафиксирован. Это позволит выполнять точные резы под необходимым углом.
Маятниковая пила из болгарки Источник a.d-cd.net
Маятниковая пила отличается не очень сложной конструкцией. В ее состав входит платформа из металла. Она имеет прорезь, которая позволяет углубляться диску углошлифовальной машинки. На платформе фиксируется металлический уголок. К нему прижимается разрезаемая заготовка. Для ее надежного закрепления используется еще один элемент, имеющий резьбу, которая позволяет зажимать деталь с необходимой силой.
В конструкции также присутствует сам маятниковый шарнир. Он фиксируется на стационарной раме. Крепление инструмента осуществляется путем использования отверстий, которые предназначены для установки ручки на углошлифовальной машинке. Фиксация болгарки осуществляется в специальной скобе и при использовании дополнительных шпилек и подшипников. Детали позволяют закрепить электроинструмент в нужном рабочем положении.
Такая приспособа для болгарки для резки металла обычно размещается на столе, который может быть изготовлен из деревянных или стальных деталей. Важно, чтобы он представлял собой устойчивую и прочную конструкцию. Некоторые мастера даже используют верстак в качестве основы приспособления для углошлифовальной машинки.
Маятниковая пила из УШМ размещается на устойчивом основании Источник a.d-cd.net
На заметку! Режущий элемент маятниковой пилы должен точно попадать в прорезь платформы или проходить максимально близко к торцу верстака или стола, если УШМ закрепляется на шарнире непосредственно возле края опорной конструкции.
Крепление для болгарки также может иметь вид хомутов. Их фиксация осуществляется на маятниковой рукоятке. Хомуты, которые стягиваются болтами, предназначены для притягивания корпуса углошлифовальной машинки.
Если крепление имеет вид жесткого соединения посредством использования отверстий в болгарке, тогда становится возможным точно позиционировать электроинструмент в пространстве. Можно даже заказать у мастера изготовление приспособления, в котором дополнительно будет транспортир. Он позволит выполнять максимально точный разрез различных заготовок под требуемым углом. При этом транспортир может быть размещен на опорной площадке или непосредственно на маятнике.
Вариант маятниковой пилы из УШМ Источник a.d-cd.net
Как изготовить стойку для болгарки (УШМ) своими руками: чертежи, конструктив
Один из самых востребованных в домашнем хозяйстве электроинструментов – угловая шлифовальная машинка (УШМ), в простонародье именуемая болгаркой. Несмотря на то, что основное ее предназначение – шлифование, чаще она используется в качестве инструмента для резки различных материалов. Этому в первую очередь способствует обилие разновидностей дисков, которые можно установить на нее.
Главный недостаток болгарки при выполнении подобных работ – не высокая точность реза, ведь удерживая УШМ в руках, крайне тяжело выдержать точный угол и направление реза.
Редко удается отторцевать какой-либо материал строго под заданным углом. Особенно, если приходится выполнять заготовку однотипных деталей какой-либо конструкции, да еще с заданными углами реза.
Свести к минимуму этот недостаток можно, применив к болгарке специальную стойку.
Существуют такие приспособления заводского изготовления к различным моделям УШМ, некоторые из них довольно универсальны. Но относительно высокая стоимость делает их не доступными для большинства домашних мастеров. А между тем, большинство таких мастеров в состоянии изготовить стойку для своей УШМ собственными руками, не потратив на это больших денег, да и времени.
Чертежи стойки для болгарки
В интернете не так уж и много чертежей подобных стоек. В основном это примитивные эскизы, иллюстрирующие скорее принцип работы устройства, чем точные размеры и порядок его сборки. А даже те, что есть, не имеют всей необходимой информации.
Да и сам конструктив подобных приспособлений довольно часто вызывает сомнения в применении такого чертежа без определенной коррекции.
Поэтому мы советуем не тратить время на их поиски, а внимательно рассмотрев варианты реализованных проектов по созданию самодельных стоек для УШМ, выбрать подходящий для себя. Или, учтя их недочеты, реализовать собственный.
Стойка для болгарки своими руками — обзор вариантов
Главные задача данной стойки:
- надежно крепить инструмент на консоли;
- обеспечивать минимальные отклонения от плоскости реза во время работы;
- надежно удерживать инструмент в верхнем положении.
Для крепления болгарки на консоли подходят резьбовые крепления ручки на ее головке. Их – 3, и этого более, чем достаточно для надежной фиксации.
Иногда их используют не все.
А иногда для крепления болгарки задействуют достаточно жесткий и надежно закрепляемый на ее головке защитный кожух.
Для небольших болгарок, работающих с дисками до 125 — 150 мм, иногда достаточным будет крепление корпуса к консоли при помощи мощных хомутов, но для предотвращения осевого проворачивания инструмента должна быть задействована упорная площадка головки шлифмашинки.
УШМ, работающие с отрезными дисками большого диаметра (200 – 230 мм), кроме надежного крепления их к консоли, должны иметь хорошую опорную базу крепления самой консоли к рабочему столу.
Этим обеспечивается минимальное отклонение от плоскости реза.
Многие самодельщики обеспечивают колебательное движение консоли установкой одного — двух подшипников для ее крепления к рабочему столу. Для этого часто используют готовые подшипниковые узлы автомобилей или велосипедов. Однако достаточную подвижность обеспечит и простое болтовое соединение, детали которого при хорошей смазке будут работать в качестве обычных подшипников скольжения.
Так, как это показано в видеоролике, описывающем незамысловатую конструкцию стойки для УШМ из металла:
Правда, мы бы не стали полагаться на такую надежность фиксации инструмента в верхнем положении, как рекомендует автор видео, а установили бы натяжную пружину в удобном месте.
Понятно, что ремонт такого крепления консоли сводится к замене болта, или, в крайнем случае, к простому увеличению его диаметра или установке втулки при большом износе сопрягаемых деталей.
Подобный принцип обеспечения соблюдения плоскостности реза обеспечивается и при изготовлении стойки не из уголков, а из профильных труб. Посмотрите коротенькое видео о простой самодельной металлической стоки для УШМ:
Мало кто решается делать деревянную стойку для болгарки, но это вовсе не означает, что ее делать нельзя. А вот некоторые конструктивные решения, которые мы хотим вам показать, вполне могут послужить вам источником идей для создания стойки собственной конструкции, в т.ч. и из этого материала.
Для увеличения картинки — нажмите на нее:
Иногда для обеспечения возврата инструмента в верхнее положение после осуществления реза, вместо натяжной пружины, используют обычный противовес, компенсирующий вес самого инструмента.
Особенности использования УШМ в качестве пилы
Не лишним для вашей безопасности будет напомнить о том, что не все виды дисков можно напрямую использовать для болгарки. В первую очередь это касается дисков для пиления древесины, имеющих значительно более низкие показатели оборотов, чем используются почти во всех болгарках.
Исключение составляют специальные диски по дереву, рассчитанные на стандартные обороты угловых шлифмашинок.
Хорошо, если ваш инструмент имеет регулировку оборотов. А если нет, то, прежде чем использовать свою УШМ в качестве торцовочной пилы по дереву, изготовьте несложный регулятор ее оборотов на базе микросхемы КР1182ПМ1, или близкой ей по показателям, по такой схеме.
Использовать простой реостат для этого не стоит. Вместе с уменьшением оборотов, он также пропорционально снизит мощность и крутящий момент инструмента. Да и для самой болгарки использование в таких режимах работы вредно.
Настоятельно рекомендуем обеспечить вашу стойку кнопкой аварийного отключения инструмента, ведь доступ к кнопке отключения после установки болгарки в стойку может быть затруднен. А даже надежно закрепленная в приспособлении УШМ – инструмент достаточно травмоопасный.
Можете ставить такую кнопку в разрез провода ее питания, но лучше разорвать ею подводящую электромагистраль, ведь снятая со стойки болгарка, становится обычным мобильным инструментом со всеми своими преимуществами.
Самое простое приспособление для стойки УШМ
Собственно и стойкой это приспособление не назовешь, а работу с ним можно выполнить практически ту же, что обеспечивает самая технологичная стойка. Принцип его действия понятен из короткого видеоролика:
Но если вместо полосы использовать соответствующий уголок со спиленной частью одной из полок, как это сделал один из авторов похожей конструкции, то отпадет необходимость засверливания глухого отверстия в головке болгарки.
При этом крепление инструмента будет осуществляться двумя винтами в существующие на головке УШМ резьбовые отверстия для ручки. А принцип работы подошвы не изменится – только жесткость ее повысится.
Не изменится также способ использования болгарки в качестве некоего подобия циркулярной пилы с использованием той же подошвы, показанный в еще одном видеоролике того же автора:
Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами
