Рым-болт ГОСТ 4751-73, конструкция, особенности, Т

Грузозахваты | 11.01.2020

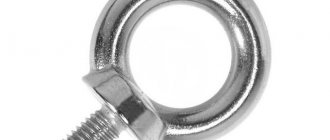

Рым-болты представляют собой разновидность такелажного крепежа, предназначенного для выполнения различных работ по подъёму и перемещению грузов. Технические требования и номенклатура данных изделий отечественного производства регламентируется нормативами ГОСТ 4751-73. Практически аналогичная по размерам продукция выпускается и за рубежом согласно DIN 580.

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Конструкция и основные размеры рым-болтов должны соответствовать указанным на чертеже и в табл.1.

Таблица 1

Размеры в мм

Пример условного обозначения рым-болта с резьбой М8 без покрытия:

Рым-болт М8

ГОСТ 4751-73

То же, с мелкой резьбой М100х6, с покрытием 01 (цинковое с хроматированием), толщиной 9 мкм:

Рым-болт М 100 х 6.019

ГОСТ 4751-73

(Измененная редакция, Изм. N 1, 2).

1.2. Грузоподъемность рым-болтов должна соответствовать указанным в табл.2.

Таблица 2

Примечания:

1. При подъеме груза направление строп под углом от вертикальной оси рым-болта свыше 45° не допускается.

2. Для установки в одной плоскости колец двух ввинченных до упора рым-болтов допускается применение плоских шайб толщиной:

— до 1 мм — под рым-болты с резьбой М8-М12;

— не более половины шага резьбы — под рым-болты с резьбой свыше М12.

1.3. Конструкция и размеры гнезд под рым-болты приведены в приложении.

Грамотное обращение с крепежом для успеха работы

Перед работой важно обращать внимание на качество крепежных элементов. Как и любое приспособление, они должны быть не только прочными, но и безопасными. Их используют с большими грузами, поэтому нужно соблюдать некоторые несложные, проверенные профессионалами правила. Необходимо перед использованием оценить качество крепежа, не следует применять изношенные либо поврежденные кольцевые болты. Также не стоит использовать приспособления согнутые, либо с деформированными проушинами.

Важно, чтобы перед применением отверстия и резьба были чистыми. Нельзя пользоваться переделанными, укороченными или измененными другим способом болтами. Кроме осмотра, необходимо соблюдать еще определенные правила и при выполнении монтажных работ. При использовании элементов нельзя превышать допустимую рабочую нагрузку (обычно это можно проверить в специальных таблицах, которые имеются в упаковке). Не следует использовать обычные болты с гайками, когда требуется выполнять боковые нагрузки. Для боковых нагрузок нужно использовать только кольцевые болты либо с гайками, либо с опорами.

Важно применять данные приспособления при допустимых рабочих нагрузках: обычно если угол к вертикали составляет около 90 градусов, то допустимая нагрузка может быть 30 процентов в линии, а при наклоне в 90 градусов допустимая рабочая нагрузка не должна превышать 25 процентов. Нельзя укорачивать такие болты при прикреплении к грузам, и перед креплением нужно высверливать правильно отверстия, чтобы они соответствовали подготовленным крепежам, или нужно использовать шайбы. Важно вкручивать не только сами болты, но и гайки до конца, до упора.

Даже если крепеж прикреплен по всем правилам и проверен на качество, все равно при перемещении груза нужно соблюдать следующие правила безопасности: во время работы нельзя стоять под грузом, а поднимать его нужно равномерно, без рывков, важно в такой работе контролировать подъем. Нагружать кольцевые болты нужно в плоскости проушины, под углом этого делать не допускается. Если при работе с ними используются двухветвенные или более разветвленные стропы, важно, чтобы нагрузка рассчитывалась с учетом угла наклона стропы. Конечно, это уже наука не для бытового уровня, а для крупных строительных проектов или логистических центров, где и грузы потяжелее, и ответственность побольше.

• Автор: Михаил Малофеев
• Распечатать

(1 голос, среднее: 5 из 5) Поделитесь с друзьями!

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Рым-болты должны быть изготовлены из стали марки 20 или 25 (подгруппа а) по ГОСТ 1050 штамповкой. Допускается изготовление ковкой.

Соответствие материала предусмотренным маркам должно быть подтверждено сертификатом предприятия-изготовителя металла.

(Измененная редакция, Изм. N 1).

2.2. (Исключен, Изм. N 1).

2.3. Технические требования к штампованным поковкам по ГОСТ 7505, класс точности — II, степень сложности — С3.

Примечание. При изготовлении рым-болтов свободной ковкой в подкладных штампах допускается увеличивать плюсовые допуски в 2 раза.

(Измененная редакция, Изм. N 1).

2.4. На внутренней окружности кольца допускается лыска, получаемая после зачистки заусенцев, при условии сохранения размера в пределах допусков п.2.3.

2.5. Заварка или заделка дефектов не допускается.

2.6. Рым-болты после штамповки или ковки должны быть нормализованы и очищены от окалины.

2.7. Твердость нормализованных рым-болтов должна соответствовать указанной в табл.3.

Таблица 3

Допускается одна повторная термообработка.

2.8. На кольце рым-болта центровые отверстия не допускаются.

2.9. Надрезы на обработанной части хвостовика не допускаются.

2.10. Резьба — по ГОСТ 24705 с полем допуска 8g по ГОСТ 16093.

Размеры фасок и сбегов резьбы — по ГОСТ 10549. Величина сбега резьбы для угла заборной части инструмента — 20°.

Примечание. При применении покрытия должны быть обеспечены указанные размеры и шероховатость.

2.11. Резьба не должна иметь сорванных ниток, заусенцев и вмятин.

2.12. Допуск перпендикулярности оси резьбы на длине 100 мм относительно опорной плоскости кольца:

0,10 мм — для рым-болтов с резьбой от М8 до М16;

0,05 мм » » » » » от М20 до М100х6.

2.13. Допуск симметричности оси резьбы относительно общих плоскостей симметрии рым-болта:

Т 1 мм — для рым-болтов с резьбой от М8 до М12;

Т 2 мм » » » » » от М16 до М48;

Т 4 мм » » » » » от М56 до М100х6.

2.12-2.13. (Измененная редакция, Изм. N 2).

2.14. Рым-болты должны выдерживать испытание на прочность нагрузкой, равной удвоенной номинальной грузоподъемности.

Допускаемое отклонение этой нагрузки ±5%.

2.15. Рым-болты могут изготовляться с покрытием. Виды и условные обозначения покрытий — по ГОСТ 1759.0.

Технические требования к покрытиям и качеству поверхности рым-болтов перед покрытием — по ГОСТ 9.301.

(Измененная редакция, Изм. N 1).

ПРИЛОЖЕНИЕ (Рекомендуемое)ГНЕЗДА ПОД РЫМ-БОЛТЫ

1. Конструкция и размеры гнезд под рым-болты в изделиях из черных металлов должны соответствовать указанным на чертеже и в таблице.

мм

(Измененная редакция, Изм.

№ 2, 4).

2. Резьба — по ГОСТ 24705 с полем допусков 7Н по ГОСТ 16093.

Резьба не должна иметь сорванных ниток.

3. Допуск перпендикулярности оси резьбы d

на длине 100 мм относительно опорной поверхности гнезда:

0,2 мм — для рым-болтов с резьбой от М8 до М16;

0,1 мм — для рым-болтов с резьбой от М20 до М100×6.

(Измененная редакция, Изм. № 2, 3).

4. Гнезда под рым-болты должны быть чистыми, без раковин и подрезов.

5. Размер опорной плоской поверхности гнезда, имеющий обозначение шероховатости Ra 12,5 мкм должен быть не менее диаметра опорной поверхности рым-болта.

(Измененная редакция, Изм.

№ 1, 4).

3. ПРАВИЛА ПРИЕМКИ

3.1. Предприятие-изготовитель должно проводить приемо-сдаточные испытания рым-болтов. При приемо-сдаточных испытаниях рым-болты проверяют:

до механической обработки:

— на соответствие требованиям п.1.1 в части размеров, получаемых объемной штамповкой или ковкой и пп.2.3, 2.4: в случае изготовления свободной ковкой в подкладных штампах — каждый рым-болт; в случае изготовления объемной штамповкой — 5% от партии, но не менее 5 шт.;

— на соответствие требованиям пп.2.5 и 2.6 каждый рым-болт;

— на соответствие требованиям п.2.7 10% от партии, но не менее 5 шт.;

после механической обработки:

— на соответствие требованиям п.1.1 (размеры , и и ) пп.2.8-2.14 каждый рым-болт;

— на соответствие требованиям п.2.15 — по ГОСТ 9.301.

Примечание. Партия состоит из рым-болтов одного размера, изготовленных из стали одной марки, совместно прошедших термообработку.

(Измененная редакция, Изм. N 1).

3.2. При получении неудовлетворительных результатов испытаний рым-болтов хотя бы по одному из показателей проводят повторные испытания удвоенного числа образцов, взятых от той же партии, по полной программе. Результаты повторных испытаний являются окончательными и распространяются на всю партию.

(Введен дополнительно, Изм. N 2).

Надежность

Что касается уровня надежности данных инструментов, то практически каждый инструмент, относящийся к рым-болтам, имеет повышенную стойкость к избыточным и дополнительным нагрузкам, что обуславливается их технологическими особенностями, материалом и этапами производства. Кстати, при покупке обратите внимание на сертификат того или иного устройства. На российском рынке все инструменты подобного типа должны соответствовать ГОСТу номер 4751. Все остальное является либо подделкой, либо фальсификатом.

Таким образом, рым-болты являются одним из самых надежных и практичных устройств, которые применяются при транспортировке грузов различной снаряженной массы.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. На соответствие требованиям п.2.3 проверяют внешним осмотром без применения увеличительных приборов.

Допускается применение луп до трехкратного увеличения.

(Измененная редакция, Изм. N 2).

4.2. Твердость (п.2.7) определяют по ГОСТ 9012 на образующей опорной части кольца.

4.3. Резьбу (п.2.10) проверяют предельными калибрами.

4.4. Отклонение от перпендикулярности оси резьбового хвостовика к опорной поверхности кольца (п.2.12) проверяют угловым шаблоном или щупом по просвету между опорной поверхностью кольца и торцевой поверхностью контрольного калибра.

4.5. Соответствие рым-болтов требованиям п.2.4 проверяют испытанием на растяжение с выдержкой под нагрузкой в течение 10 мин.

Нагрузка должна быть приложена по оси стержня рым-болта.

Приложение нагрузки должно быть плавным, без рывков.

После снятия нагрузки в рым-болтах не должно быть остаточных деформаций, трещин и надрывов.

Отсутствие остаточных деформаций определяют контролем размеров по оси рым-болтов до и после испытания.

Отсутствие трещин и надрывов проверяют внешним осмотром с помощью лупы, имеющей не менее чем четырехкратное увеличение.

4.6. Толщину слоя покрытия (п.2.15) проверяют на кольце рым-болта. Методы проверки качества и толщины покрытия — по ГОСТ 9.302.

4.7. (Исключен, Изм. N 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ*

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 10.05.73 № 1169

2. Срок проверки — 1993 г., периодичность — 5 лет.

3. ВЗАМЕН ГОСТ 4751-67

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. Проверен в 1988 г. Ограничение срока действия снято Постановлением Госстандарта СССР от 16.12.88 № 4162

6. ПЕРЕИЗДАНИЕ (июнь 1998 г.) с Изменениями № 1, 2, 3, 4, утвержденными в мае 1979 г., январе 1983 г., декабре 1988 г., августе 1990 г. (ИУС 7-79, 5-83, 3-89, 11-90)

Переиздание (по состоянию на апрель 2008 г.)

* См. примечания ФГУП «СТАНДАРТИНФОРМ» (с. 8).

Фасовка, хранение, транспортировка

Стандарт предусматривает также правила фасовки крепежных изделий этого вида. Они послойно укладываются в деревянные ящики, дно и стены которых застилаются промасленной упаковочной бумагой. Масса брутто ящика с метизами не должна превышать 60 кг.

У каждой партии должны быть сопроводительные документы, включающие:

• маркировку завода-изготовителя;
• количество изделий в партии;
• условное обозначение;
• итоги тестовых проверок.

Логотип компании-изготовителя, масса в кг также наносится на каждую упаковку с метизами.

Сфера применения

Простое устройство рым-болта и надежность получаемого соединения позволяет использовать метиз во многих областях промышленности, хотя изначально его предназначением считалось морское судоходство. Теперь его применяют еще:

• при погрузке и выгрузке тяжеловесного оборудования – промышленных станков, электродвигателей, паровых котлов, производственных аппаратов;
• в машино- и станкостроении;
• строительной отрасли;
• сельскохозяйственной и других сферах.

Стержень метиза вкручивают в резьбовое отверстие под рым-болт. Получается надежное крепление, способное выдерживать огромные нагрузки. В металлическую проушину вставляются тросы, крюки, цепи или канат. С их помощью можно поднимать такелаж либо другие тяжести, передвигать и манипулировать ими в нужном направлении.

Грузоподъемность

С учетом разных условий грузоподъемность рым-болтов меняется. Наибольшего уровня она достигается, когда стропы расположены строго по вертикальной осевой линии крепежа. При отклонении от нее грузоподъемность снижается, а смещение больше чем на угол 45° недопустимо, так как в таком случае может случиться авария, если головка-петля сорвется.

Допустимые значения грузоподъемности рым-болтов ГОСТ 4751-73:

Испытывая рым-болты, их нагружают вдвое больше, чем они должны выдерживать. Только при успешных пробах метизы допускаются к эксплуатации.
