Перекидной рубильник на два направления и для генератора, схема подключения

Чтобы получить возможность переключать электроэнергию на необходимые приборы, устанавливают специальные устройства — перекидные рубильники. Важной частью их конструкции являются блокираторы. На рынке представлены разные варианты подобных устройств, их различают в первую очередь по рабочим характеристикам.

Нужно учитывать, что приборы подключаются с применением различных схем в зависимости от типов электросетей. Их рабочие параметры можно отрегулировать с помощью блоков управления. Также подобные рубильники используются на промышленных производствах, где обслуживают резервные генераторы.

Чтобы понимать особенно схемы подключения, необходимо ознакомиться с типами устройств, которые представлены в нашей стране.

Преимущества и недостатки рубильников

Осталось рассмотреть достоинства и недостатки этих приборов. К достоинствам можно отнести:

Наглядность. Прибор обычно имеет открытую или полузакрытую конструкцию, а значит, в его исправности можно убедиться визуально. Ну а поскольку вы хорошо видите токопроводящие ножи и шины, определить, в каком положении находится размыкатель, не составит труда.
Простая конструкция. Практически все подобные коммутаторы, включая перекидные, имеют исключительно простую конструкцию. Они весьма долговечны, легко обслуживаются, а ремонт их обычно не требует высокой квалификации и стоит недорого.
Высокое отношение коммутируемая мощность/стоимость. Это, пожалуй, одно из главных преимуществ устройств. Некоторые из подобных приборов могут коммутировать токи в сотни ампер, а стоят при этом относительно недорого.

Но есть у коммутаторов рубильникового типа и недостатки. Вот они:

Повышенная опасность для оператора. Поскольку большинство устройств имеют открытую конструкцию, попасть под напряжение при неаккуратном обращении с ними очень легко. Поэтому к работе с подобными переключателями обычно допускается лишь квалифицированный персонал, а сам переключатель часто помещается в закрытый шкаф или кожух.
Ненормированное время переключения. Скорость переключения практически любого рубильника зависит только от реакции оператора. При медленном переводе ножей под нагрузкой между размыкаемыми контактами может «потянуться» высокотемпературная дуга, которая одинаково опасна как для оборудования, так и для самого оператора*.

Дугогасящие вставки, которыми оснащаются некоторые типы переключателей, помогают бороться с дугой лишь частично. Именно поэтому подавляющее большинство производителей электрооборудования рекомендуют делать переключение при помощи рубильниковых устройств только после снятия нагрузки промежуточными размыкателями.

Схема подключения

Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.

Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.

Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.

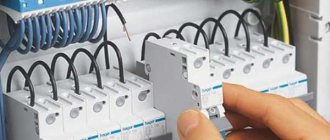

Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.

Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.

На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:

Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой:

При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами. Ввод от электросети защищен автоматическим выключателем, который, как правило, устанавливается в щите учета, а ввод от генератора должен быть защищен автоматическим выключателем, который устанавливается в щиток вместе с перекидным рубильником.

Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.

При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).

Варианты конструкций рубильников

Прибор может обеспечивать поток питания на один общий сегмент, либо на два потока.

Однополюсный вариант

Эта система прибора весьма распространенная. Работает на один модуль, имеет медные проводники. Применяются в тандеме с генераторами, имеющими параметры рабочего действия частоты более 20 Гц.

Для данных рубильников характерна нагрузка до 200 А, поэтому они как правило не применяются в помещениях с людьми.

Двухполюсный вариант

Такие устройства применяются в тех зданиях, где есть население. Допускаются варианты использования прибора для разных систем питания. Сопротивление тут составляет 60 Ом. Выходное напряжение зависит от типа агрегата.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

И снова от рубильника к переключателю

Итак, вы выяснили главный недостаток ручных рубильников — переключать их надо умеючи, на «и… раз!». Именно поэтому рубильники рекомендуется переключать после отключения нагрузки, чтобы не было бросков тока. Нет тока — нет дуги. Но что делать, когда переключение нужно произвести под нагрузкой?

Для этого служат переключатели, в том числе и перекидные. В своей конструкции они имеют специальные ускоряющие устройства, которые при переводе рукоятки сначала запасают энергию руки, а потом щелчком переводят ножи устройства в другое положение. Вы постоянно сталкиваетесь с такими приборами, даже не обращая на эту особенность внимания. Обычно это выключатели, коммутирующие высокие напряжения и ток. Нажмите, к примеру, на кнопку питания телевизора. Мягкое нажатие, потом щелчок — устройство сделало переключение с максимальной скоростью независимо от скорости нажатия на кнопку. Точно так же работают и переключатели.

Особый интерес представляют так называемые трехпозиционные конструкции, имеющие промежуточное положение среднего контакта, когда он не соединен ни с правым, ни с левым:

В этом положении ни одна лампа не горит, поскольку переключатель находится в позиции «отключен».

Как и рубильники, переключатели могут быть многополюсные и в состоянии коммутировать достаточно большие токи.

Трехпозиционные трехполюсные перекидные переключатели на номинальный ток в 25а (слева) и 200а.

Как видно из фото, они имеют закрытую конструкцию. К недостаткам таких устройств можно отнести относительно высокую стоимость и сложность конструкции, но это окупается высокой надежностью и простотой работы с ними.

Проходные выключатели всегда работают в паре

А теперь взгляните на третий вариант, где нарисовано, как нужно пользоваться проходными выключателями на самом деле

Обратите внимание, что между точками управления протянуты целых два провода. И это большой минус для тех, кто рассчитывал для управления каким-то образом использовать старые жилы, лежащие в толще стен

Посмотрите, теперь видно, что нейтраль (чёрный провод) проходит прямо на люстру. А вот нейтраль может разрываться или соединяться в любой момент с обоих концов коридора. В этом случае всегда на одном из проводов присутствует фаза, и нужно просто подать её в нужную точку. За счёт чего и решается вся проблема.

Теперь мы выходим из спальни, включаем свет, добираемся до порога кухни, и выключаем люстру. Кстати, если кто-то захочет присоединиться к ночным посиделкам, то в точно такой же манере решит свои проблемы без какого-либо труда. Но что делать, если нам нужно разместить ещё один выключатель – скажем – в районе входной двери?

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

вход соединен с выходом 1;
вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Однофазный генератор для трехфазной сети.

Посоветуйте специалисты. Есть трехфазная сеть в загородном доме, но бывают иногда отключения на 5-8 часов. Есть задача обеспечить питание несколько потребителей — три холодильника, насос, септик, водогрейка (накопительная), свет. Беда в том, что эти потребители раскиданы на разные фазы, а смысла покупать трехфазный генератор нет, ибо во-первых нет ни одного потребителя трехфазного, во-вторых дорог он. Хотелось бы на время отключения сети, одним рычагом переключиться на гену, да чтоб и все фазы на одну замкнуть. Генератор будет с ручным пуском, если что.. но главное, чтобы при включении сети, безошибочно домохозяйка сама как надо включила. Подскажите, как это безопасней реализовать.

MIB написал : Есть задача обеспечить питание несколько потребителей — три холодильника, насос, септик, водогрейка (накопительная), свет.

о другом умалчиваем .

MIB написал : Беда в том, что эти потребители раскиданы на разные фазы

это не беда это так нада

MIB написал : смысла покупать трехфазный генератор нет, ибо во-первых нет ни одного потребителя трехфазного, во-вторых дорог он.

но намного мощнее чем однофазный, Вы уж определитесь что для вас нужнее — электричество или чых-пых. Фазы замыкать в принципе можно, но какова суммарная мощность потребления?

MIB написал : ибо во-первых нет ни одного потребителя трехфазного

Тогда, и правда, можно однофазным обойтись. С мощностью да, надо определиться. Переключать можно перекидным рубильником, желательно на 4 полюса, если удастся найти. Типа таких » >

Решал такую же проблему в цеху на работе — ввод трехфазный, частые отключения на «профилактику», с 10 до 18 часов. Если нет трехфазных потребителей (двигателей, трансформаторов, что конечно редкость в частном доме, стабилизаторов!), то можно использовать реверсивный рубильник от компании ABB » > или » > в зависимости от выделенной мощности. На одну группу подключить трехфазный ввод, вторую группу контактов объединить и подключить к генератору. При использовании этих рубильников полностью исключается возможность работы генератора на сеть или совместно с сетью.

3КВт, максимум 3.5КВт поэтому и не вижу смысла в трехфазном генераторе, все таки аварийное питание самого необходимого. причем можно пожертвовать водогрейкой.. и вообще обойтись 2.5Квт (с запасом).

2Merlin666 Пытаюсь найти схему работы реверсного рубильника — он просто рубит сеть и замыкает все фазы между собой?

нет, у него два трехфазных входа и один трехфазный выход. У рубильника три положения ручки — в первом положении первая группа фаз подключена к выходу, второе положение — нулевое(выход никкуда не подключен), третье положение — вторая группа фаз подключена к выходу. Для работы — к выходу подключаете провода, которые у вас теперь будут вводными, тот ввод что у вас был — подключаете к первой группе контактов на рубильнике, во второй группе контактов, все контакты соединяете между собой, и к этим контактам подключаете один из выводов генератора, который теперь будет фазой. Второй вывод генератора подключаете к шине нейтрали.

Кстати — обязательно посмотрите в инструкции не инверторный ли у вас генератор, если просто синхронный или асинхронный, то самое то — просто не уверен будет ли инверторный генератор нормально работать с глухозаземленной нейтралью.

В нормальном режиме — рубильник в положении 1 — все потребители работают от сети, при выключении эл-ва запускаете генератор, прогреваете, и рубильником переключаете ввод на него. Эл-во дали, выключаете генератор, и обратно переключаете ввод на сеть. Тут самое главное есть защита от «дурака», даже если переключить рубильник при работающем генераторе или при наличии эл-ва в сети, то не будет никаких последствий. Можно ту же задачу решить при помощи выключателей нагрузки в принципе, дешевле выйдет в 10 раз, но схема «от дурака» не защищена будет совсем.

Особенности подключения

На выбор схемы подключения перекидного рубильника оказывает влияние тип электрической сети.

Сеть однофазного типа

Подключить подобный аппарат к данной сети можно только, если он имеет два полюса. Кроме этого, нужно учесть, что работа рубильника возможна только, если присутствует блок питания с подходящими теххарактеристиками. Что касается перемычек, обеспечивающих контакт двухполюсных аппаратов, то желательно отдать предпочтение медным.

Двухфазная сеть

Как подключить своими руками рубильник, если сеть двухфазная? Схема предусматривает применение блока питания на 200В. Также для данных приспособлений нужно использовать исключительно расширительные переключатели. Только тогда устройства допустимо использовать в трехфазной электросети, независимо от числа используемых модулей.

Максимальным напряжением для таких аппаратов будет 300В, а максимальным отрицательным сопротивлением — 40Ом. Контакты в таких устройствах применимы исключительно для закрытых моделей, а колебания электрической энергии контролируются при помощи конденсаторов проходного типа.

Трёхфазная сеть

Для такого вида электросети используют реверсивные рубильники. Они обеспечивают полноценную бесперебойную подачу электрического тока, распределяя нагрузку на несколько линий и полностью сохраняя электроснабжение. Здесь нужно использовать блоки питания на 400 В. Также будет уместно применять импульсные трансформаторы.

Конструкция переключателя

Установка риверсивного рубильника в распределительном щитке

Реверсивный автомат имеет вид коробки с ножевой встроенной контактной системой и пружинными скобами. При замыкании первой в скобки входят металлические лезвия. Благодаря такому принципу действия разрыв контакта под собственным весом исключен. Происходит плавное перераспределение электроэнергии с одной линии на другую.

Фиксировать переключатель на стене можно в любом положении – горизонтально, вертикально и даже по диагонали. На его работоспособность это не влияет.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Схемы подключения Реверсивный рубильник превосходное решение для безопасного и безошибочного переключения нагрузки с одной питающей линии на другую. Спрашивайте, я на связи!

Выключатель перекидной принцип действия

Аппарат электрического типа, который служит для разъединения электрической нагрузки с одним источником энергии и подсоединения ее к другому источнику, называется выключателем перекидным, или рубильником перекидного типа (переключателем со средней точкой). Устройства бывают как с дугогасителями, так и без них. В первом случае коммутация сетей может происходить при полностью подключенной нагрузке. Во втором – только при ее отключении.

Работа выключателя осуществляется вручную, то есть при необходимости переключить источники энергоснабжения оператор воздействует на изолированный рычаг управления выключателя. Также существуют и автоматические системы переключения.

Разновидность устройств

Наиболее распространенный тип перекидных изделий — одномодульные рубильники. Их зачастую оснащают медными проводниками. Следует учитывать, что подобные агрегаты лучше всего использовать для генераторов с рабочими показателями не больше 20 Гц. Однако существуют и определенные недостатки, которыми не следует пренебрегать при выборе.

Нужно отметить, что в процессе работы однополюсных изделий максимальная нагрузка на них может быть не более 200 Ампер. Поэтому от монтажа в жилых помещениях, где потребляется много электричества, лучше отказаться. Кроме того, они имеют небольшое выходное напряжение — 200 В.

Сегодня зачастую используются приборы перекидного типа, имеющие два полюса. Чаще всего их монтируют в жилых помещениях. Рубильники могут функционировать как в однофазных, так и в двухфазных сетях. Средние данные отрицательного дифференциального сопротивления — 60 Ом.

Показатели напряжения на выходе могут отличаться. От этого зависит модификация изделия.

Сейчас в основном используются приборы серии PP20, оборудованные открытыми конденсаторами. Система подсоединения предусматривает присутствие питающего блока с напряжением 300 В.

Как сделать проходной выключатель своими руками урок труда

Вы уже, наверное, заглянули в электронные каталоги и заметили, что тройной проходной выключатель может стоить круглую сумму денег. Что делать? – Извечный русский вопрос, переиначенный Шекспиром, как to be or not to be. Мы бы выбрали первое: однозначно платить такие деньги за проходные выключатели способен не каждый. Представляем вниманию наших читателей первый в рунете хендмейд, где будет реально и на снимках показано, как переделать обычный выключатель стоимостью в пределах сотни (это реально дешёвая модель) в дорогущую вещь – проходной выключатель. Причём без особых навыков и специальных приёмов.

Глядим на первый снимок и видим выключатель, с которого сняты кнопки

Точнее он ещё и вынут из подрозетника (если так можно выразиться), но это сейчас не суть важно. Как видно из снимка, у нас тут типичная схема подключения на 2 клавиши

На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов. Их нужно все до одного значительно ослабить для демонтажа выключателя из стенного гнезда. Не забудьте перед этим выключить энергию, а также мы настоятельно рекомендуем проверить щупом, где находится фаза, и как-то эти места прорисовать прямо по кембрику (пластиковая изоляция жилы). В дальнейшем все это донельзя упростит процесс обратной установки выключателя.

Винты распорок подрозетника

Теперь смотрим на следующий снимок, где показана обратная сторона нашей будущей жертвы. В хорошем смысле этого слова, понятно дело. Здесь мы видим зажимы корпуса выключателя, которые нужно разогнуть, чтобы извлечь электрическую часть. Все это делается обычной отвёрткой в течение нескольких минут. Затем нужно достать из пластиковой станины пружинные толкатели. Проще всего это сделать толстой шлицевой отвёрткой. Тонкая просто не подойдёт. Вы это быстро поймёте. Не нужно спешить, потому что это место самое сложное во всем процессе переделки обычного выключателя в проходной. На снимке пружинные толкатели уже сняты, и на месте, где они были, видны подвижные контакты.

Подвижные контакты под пружинными толкателями

Мы пропустили момент извлечения пластиковой части из керамической (на снимках), потому что это по нашему представлению не требует пояснений. По торцам всей снятой части выключателя есть два слабеньких зубца. Просто подденьте их шлицевой отвёрткой, и приступим переделке обычного выключателя в проходной. Теперь на керамической основе выключателя мы видим группы контактов:

Три группы контактов

Контактные площадки общей группы.
Индивидуальные контакты каждой лампочки.
Подвижные контакты-коромысла.

Теперь нам осталось одно коромысло развернуть на 180 градусов, а одну из контактный площадок общей группы срезать (изолировать лучше не стоит). Результирующее положение показано на последнем снимке. Теперь завершающий этап – как все это работает. Берём и обе кнопки склеиваем китайским пистолетом, чтобы они стали единым целым. Теперь, когда один из контактов у нас замкнут, второй будет висеть в воздухе.

Все гениальное просто. Поэтому вдобавок к тому, что мы показали, как сделать проходной выключатель из обычного, добавим, что пружинные толкатели в принципе снимать не обязательно. Можно обойтись и без этого. А две кнопки не придётся склеивать, если снять клавишу с обычного выключателя той же ширины и того же производителя. Обычно распиновка ножек там в точности та же самая. Все это позволит не только сделать проходной выключатель своими руками, но и произвести на свет действительно работоспособное и красивое изделие.

Итак, мы считаем, что с избытком рассмотрели заданные вопросы. Показали, как правильно подключить проходной выключатель, как не нужно этого делать и – что самое главное – рассказали, как на всем процессе можно сэкономить неплохие деньги. Надеемся, что рекомендации придутся по душе, и теперь каждый рукастый хозяин сможет похвастаться наличием в своём доме такой оригинальной конструкции. Ну, а как ещё назовёшь проходной выключатель?

Перекидной рубильник для генератора своими руками

Что делать, если в вашем распоряжении не оказалось перекидного устройства коммутации? Можно сделать его своими руками. Точнее, не сделать, а собрать из всем известных и широко распространенных автоматов. Для этого достаточно взять два автомата и закрепить на одной планке, предварительно перевернув один вверх «ногами». Чтобы оба устройства переключались одновременно, на их ползунки нужно установить фиксирующую планку (на рисунке оранжевого цвета). Специально для этого ползунки всех автоматов имеют специальные отверстия. Переключатель готов. Осталось сделать подключение, которое практически ничем не отличается от подключения перекидного коммутатора.

К сожалению, получился двухпозиционный прибор, но зато он имеет встроенный автомат защиты, который сработает при перегрузке или коротком замыкании.

Конечно, реальная схема подключения генератора в качестве резервного источника будет несколько сложнее приведенных выше – кроме переключателя, понадобятся те или иные приборы защиты, заземления, учета, но и тут нет ничего сложного:

Автоматический выключатель перекидного типа

Все представленные выше перекидные выключатели имеют один недостаток – требуют присутствия человека для проведения манипуляций с коммутацией схем. Это неудобно, особенно тогда, когда центральное электроснабжение пропадает часто и непредсказуемо. Поэтому разработан перекидной автоматический выключатель. Точнее, это целый блок, называемый автоматическим вводом резерва (АВР).

АВР – это сложная конструкция, но народные умельцы собирают такие системы из сравнительно недорогих релейных устройств (контакторов). Применяют для этого модели с нормально замкнутыми и разомкнутыми контактами.

Когда используют самодельный перекидной выключатель, схема подключения работает по определенному принципу. Например, в линии присутствует электричество центрального снабжения, тогда реле с нормально разомкнутыми контактами замыкает цепь с нагрузкой. Реле с нормально замкнутыми контактами, куда подключен генератор, в этом случае разомкнуто. Как только ток пропадает, комбинация меняется на противоположную, и сеть начинает питать генератор.

Эксплуатация бензогенератора

Такую работу по подключению можно выполнить самому. Для этого нужно применить максимум усидчивости и внимательности к каждому своему действию. Любая работа с электрическими приборами требует особого отношения к таким видам осуществления этой деятельности.

На начальном этапе подбирается помещение под эксплуатацию бензогенератора. Оно должно быть хорошо проветриваемым, желательно дополнительно иметь систему вытяжки воздуха. Не менее важна звукоизоляция помещения.

После установки генератора проводятся провода от него до щитка дома. Перекидной переключатель используется в схеме при присоединении бензинового генератора к ДЭС.

Его применение очень удобно при работе генератора в следующих случаях:

При имеющемся напряжении в сети, рубильник ставится в первое положение.
При отсутствии напряжения, необходимо отключить автоматические выключатели. Переключить рубильник сначала в нулевое положение, затем во второе.
Запускаем стартер бензогенератора.

Появление электроэнергии в помещении будет сигнализировать светодиод, установленный на счетчике учета в щитке. Он при этом мигает.

При появлении электричества в сети, генератор нужно отключить, а рубильник переключить в первоначальное положение.

Правильное подключение перекидного выключателя для организации трёх точек управления освещением

В данном случае одноклавишный проходной выключатель в количестве двух штук сочетается с перекидным. И вот что это даёт. Как и ранее, на рисунке мы применили два цвета. Представьте себе, что фаза сейчас находится на синем. Как это и показано на картинке. Теперь настала пора идти в гости. И мы выключаем свет одним движением перекидного выключателя. Правда, здорово?

Аналогично работают и все другие варианты. Теперь свет в коридоре можно включить и выключить с любой из трёх точек. Будь то входная дверь, порог кухни или выход из спальни. Более того, перекидные выключатели можно набирать гирляндами. Но все они включаются навстречу друг другу.

Таким образом, мы получаем второе правило. Оно касается как перекидных, так и проходных выключателей: выключатели включаются навстречу.

Мы полагаем, что пояснять эти слова не нужно. Их можно отчётливо проследить на первом рисунке, где проходные выключатели расположились друг к другу одним боком. Второй же смотрит наружу, то есть в сторону подачи питания и лампочки в люстре.

Обычный выключатель и проходной

Как видно из рисунка, проходной выключатель перекидывает рабочий контакт на один их выходных. Чтобы это было лучше видно, мы раскрасили жилы разными цветами. В этом случае прекрасно видно, что при некотором положении нейтраль и фаза закорачиваются. А это пожар, выбитые пробки, куча нервов и переживаний. Запомните простое правило: проходной выключатель никогда не ставят в одной цепи с обычным. Чтобы чего не вышло. Имеется, однако, и одна рабочая схема с применением перекидного выключателя, который мы рассмотрим чуть позже (можете заранее посмотреть второй вариант на рисунке номер 2).

Рисунок 2. Рабочая схема с применением перекидного выключателя

При решении вопроса о трёх точках управления иллюминацией в коридоре. Он перекидывает проводку крест-накрест, за счёт чего создаются любопытные возможности по организации бесконечного числа выключателей

Обратите внимание, что несмотря на все эти манипуляции с нейтралью и фазой, нет возможности создать короткое замыкание. То есть проходной выключатель можно применять в паре с обычным

Вот как это могло бы выглядеть в реальной жизни:

Свет погашен, как это видно из рисунка. Потому что обычный выключатель разорвал один из проводов.
Выходя из спальни на кухню, мы включаем иллюминацию, замыкая контакт.
Затем спокойно идём к холодильнику (или турнику – кому что).
Дойдя до порога кухни, перекидываем проходной выключатель, который просто меняет полярность фазы и нейтрали на лампочке.

Сейчас найдётся много людей, который скажут, что так работать не будет, а мы ответим, что если бы питание было от постоянного тока, а это часто встречается на судах, в автомобилях и поездах, то все было бы в порядке. Стоит лишь поставить в нужном месте диод. Что касается обычной квартиры, то такое сочетание действительно смотрится не лучшим образом.

Генератор, электрическая сеть и автоматический отопительный котел

Стандартный генератор, сконструированный по классической схеме, вырабатывает пилообразную синусоиду сетевого напряжения, поэтому желательно для котла обогрева использовать инверторный генератор, выдающий напряжение в виде чистого синуса (волна). Частота от обычного генератора вырабатывается со значением отличным от промышленной частоты сети переменного напряжения в 50Гц. Напряжение также отличается от стандартного напряжения 220В. А многим, например, газовым отопительным котлам необходимо напряжение с четко выраженной нейтралью и фазой., в обычных же генераторах четкая фаза отсутствует.

Для качественного подключения отопительного котла от генератора необходимо использовать ИБП, и лучше, если он будет с двойным преобразователем. Есть возможность установить источник питания со встроенными батареями или аккумулятором, в этом случае ИБП будет выполнять функцию преобразователя переменного тока, что даст возможность пользователю выиграть несколько минут для запуска генератора и для того чтобы сохранить беспрерывный режим работы отопительного котла. Тот же генератор можно использовать как зарядное устройство для аккумуляторных батарей.

Котел и циркулярный насос, его наличие в отопительной сети необходимо, не выйдут из строя после того как пойдет питание от генератора, но такая вероятность тем не менее присутствует, она всегда возрастает при периодическом использовании генератора для питания котла.

Рис.№3.Схема подключения отопительного газового котла от генератора через ИБП.

Идеальный вариант ИБП on-line типа, Его плюсы:

Напряжение на систему отопления будет поступать беспрерывно.
Отопительный котел имеет четко обозначенную нейтраль и фазу, это необходимо для котлов с датчиком горения.
Синусоида напряжения имеет чистый вид.
Превосходная стабилизация напряжения сети, ИБП справляется с задачей ограждения от высокочастотных импульсов и помех от сварочного оборудования.
Возможность справляться с повышением качества сетевого напряжения без стабилизатора напряжения.
Увеличение времени автономной работы с аккумуляторами до нескольких суток, особенно если установить аккумуляторы большой емкости.

Правила безопасности, необходимые к выполнению при эксплуатации генератора питающего отопительный котел.

Схема перекидного выключателя

Перекидной выключатель состоит из корпуса, подвижных контактов ножевого типа, закрепленных на валу, стационарных контактов, ручки управления, дугогасительной камеры (если такая присутствует) и клемм для подключения к линии. Устройство имеет два рабочих положения (контакты 1 и 2) и одно нейтральное (промежуточное), при котором ни к одной из линий нагрузка не подключена.

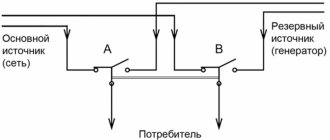

Простая схема включения на два источника питания и одну линию нагрузки выглядит так: к контактам 1, например, подсоединено центральное энергоснабжение, к контактам 2 – дизельный либо другой вид электрического генератора. Самыми ходовыми являются рубильники четырехполюсные и двухполюсные переключатели.

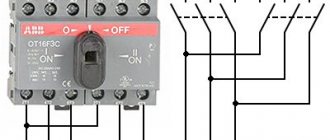

Подключение перекидного выключателя в случае ввода в здание трехфазного напряжения следующее:

рубильник должен быть на четыре полюса;
четыре клеммы идут на ввод сети;
четыре клеммы идут на ввод генератора;
к четырем клеммам подключается нагрузка.

Три из четырех клемм идут на фазы, одна – к нулю.

Нормативные документы и типы электрических схем

Электрические схемы являются наиболее востребованными при составлении проектов и выполнении практических работ. Их основой служат многочисленные варианты условного – графического обозначения – УГО, определяемые ГОСТ 2.702-2011. Этот документ известен среди специалистов под названием «ЕСКД. Правила выполнения электрических схем. Он создан на основе нескольких норм и правил, определяемых другими видами ГОСТ.

Все представленные нормативы отображаются в виде четких требований, касающихся подробностей всех типов электрических схем. Документ содержит не только перечень обозначений, касающийся приборов и изделий, но и отображает взаимные связи между ними, а также основные принципы работы каждого устройства, использующего электроэнергию. Здесь же определяются правила, в соответствии с которыми можно узнать, как обозначается то или иной вид контактных соединений, особенности в маркировке проводников, буквенные и графические отображения используемых элементов.

В практической деятельности электротехники пользуются тремя основными видами электрических схем.

Монтажная схема. Как правило отображается в виде печатной платы с точным указанием мест расположения деталей и элементов. С помощью специальных знаков указываются их номинальные значения, принципы соединений, креплений и подводки к соседним компонентам. В электрических схемах, отображающих проводку жилого помещения, точно показываются места установки розеток и выключателей, осветительных и других приборов. Здесь же наносятся линии кабелей и проводников, с указанием их технических характеристик.

На принципиальных схемах (рис. 1), наносятся подробные обозначения всех контактных соединений и других связей, а также параметры элементов и сетей. Полная схема отображает процессы управления и контроля над компонентами и всю силовую цепь. Линейная схема отображает только цепь, детали которой наносятся на отдельные листы.

Как подключить проходной выключатель

У А. Земскова на этот счёт имеется целый ролик. Не сказать, чтобы он был идеален, но в целом оставляет ощущение полного понимания темы в рамках материала, преподанного автором. Да, конечно, нашлись те, кто оставил грубые замечания наподобие того, что такие вещи называются переключателями, потому как перекидывают концы цепей крест-накрест. Но мы-то с нашими читателями понимаем, что все это от зависти. Каждый хочет видеть у себя дома хороший ремонт, но не всякий может за это заплатить столько, сколько берет Проект-сервис. От того и недопонимание. Что касается самого А. Земскова, то по нашему скромному мнению, человечище, который сумел заработать на такую тачку легально, достоин всякого уважения. Итак, сегодня мы говорим про то, как подключить проходной выключатель.

Характеристики

Основными характеристиками выключателя перекидного являются:

Номинальный ток, который он может пропускать. Устройства выпускают на 15.0, 25.0, 32.0, 40.0, 63.0, 80.0, 100.0 и 125.0 А .
Тепловой ток, не разрушающий элементы.
Допустимое напряжение сети.
Кратковременное импульсное напряжение, которое выдерживает изоляция.
Число полюсов, которые одновременно способен коммутировать выключатель перекидной.
Износостойкость электрических контактов определяется рабочим напряжением и величиной пропускаемого тока.
Износостойкость механических элементов определяется количеством циклов переключения.

Перекидной автоматический выключатель принцип действия и конструкция

Рекомендации по установке
