В составе современной мебели используется разнообразный крепеж, требующий предварительного сверления отверстий. Чтобы усовершенствовать этот процесс, можно купить кондуктор для мебели. Небольшое приспособление позволяет ускорить и упростить процесс изготовления и сборки мебельной продукции. Его применение обеспечивает стабильно высокое качество работы: отверстия получаются точные и ровные, а ошибки сводятся к минимуму.
Вы можете купить мебельный кондуктор для сверления в нашей компании. Мы являемся производителем данного вида приспособлений, предназначенных для профессионального применения. Они активно применяются при изготовлении мебели, а также используются сборщиками. Вооружившись нашими аксессуарами, вы повысите скорость и качество собственной работы.
Особенности применения в мебельной промышленности
Кондукторы и шаблоны нужны при сборке мебели. Благодаря таким вещам вы не допустите распространенной проблемы, возникающей во время сверления — попадания сверла в деталь под неправильным углом. Исправлять такую ошибку придется крайне долго, в некоторых случаях это будет даже невозможно.
А кондуктор для проделывания отверстий позволит не только правильно сориентировать рабочий инструмент, но еще не даст ему сбиться с нужной траектории.
В мебельной промышленности кондукторы и шаблоны используются в следующих случаях:
- на серийном производстве;
- при сборке конструкций, когда в соединяемых частях нужно сделать отверстия под крепежные элементы. В этом случае подойдет кондуктор для сверления отверстий под шканты или конфирмат;
- кондуктор для сверления отверстий под углом используется как в таких случаях, так и во время работы с тонкими плитами, например, с МДФ или ДСП.
Во время применения такого приспособления процесс сборки будет происходить намного проще и быстрее, нужные отверстия вы сможете проделать независимо от того, как далеко они должны располагаться от края детали и того, какую она имеет ширину.
При самостоятельной сборке мебели часто приходится соединять детали встык посредством шкантов. Отверстия под шканты лучше всего проделывать посредством специального кондуктора. Особенность шкантов состоит в том, что несмотря на то, что такие крепежные элементы хоть и устаревшие, но все равно актуальны при производстве мебели.
Сложность в их применении заключается в том, что оси отверстий, которые проделываются в деталях при соединении, должны иметь друг с другом прямой угол. Соответственно, они должны размещаться строго перпендикулярно по отношению друг к другу. Выполнять это без специального устройства сложно. Поэтому если хотите достичь высокого качества исполнения, рекомендуется купить кондуктор для шкантов.

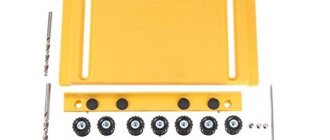

Сверлильные мебельные шаблоны и кондукторы для разметки корпуса
В самом простом исполнении мебельный кондуктор для разметки под конфирмат и другой соединительный крепеж представляет собой перекидную линейку с отверстиями под засверловку отверстий диаметра 5мм с шагом 32мм.
Причем в соединениях на конфирмат отступ от края 37мм абсолютно не критичен. Многие мебельщики отступают также 32мм для присадки отверстий под сборку. В кухонной мебели можно встретить отступ в 50мм. А вот все последующие отверстия делают с шагом 32мм.
Для кухонной и другой модульной мебели с одинаковыми боковинами «зеркальной» сборки для ускорения процесса сборки важно сделать карты присадки таким образом, чтобы они были абсолютно симметричны в плане крепежа. И мастеру не приходилось «перекидывать» деталь. Система 32 с одинаковым отступом от края для сквозных отверстий с обеих сторон этому вполне способствует.
Другие сферы использования
Кондукторы для отверстий используются не только при производстве мебели. Достаточно часто их применяют тогда, когда нужно проделать отверстие в трубе или другой детали цилиндрической формы. Благодаря им можно выполнить качественное отверстие даже в трубе с малым диаметром.
Такие устройства универсальны и просты в применении, поэтому их также используют в следующих отраслях:
- машиностроение — сверление отверстий в разнокалиберных заготовках на основе разных материалов;
- строительство — бурение отверстий в строительных конструкциях;
- домашние коммуникации — как уже говорилось, сверление труб и не только.
Современные сверлильные кондукторы могут быть разных размеров и иметь разный принцип работы. Некоторые их них устроены сложно, поэтому их проще купить. А некоторые модификации можно изготовить самостоятельно, тем более что некоторые серийные мебельные модели, особенно имеющие универсальное назначение, стоят дорого.
Преимущества использования
По сути, такой кондуктор выступает в роли шаблона для проделывания отверстий, чтобы они были сделаны максимально точно. Их можно применять для тех отверстий, ось которых находится перпендикулярно поверхности рабочей заготовки, а также для работы под углом.
Данный инструмент — отличная альтернатива зарисовкам и ручным замерам. Сверло вы сможете разместить строго под нужным углом по отношению к заготовке и не допустите никакого отклонения. Результат будет особо заметным, если речь идет о проделывании глубоких отверстий.
Если вы применяете такое приспособление высокого качества для работы с ДСП, то оно должно иметь следующие характеристики:
- способствовать быстрой сборке мебели без необходимости применять сложные инструменты;
- давать возможность проделывать несколько отверстий одновременно без ручной разметки;
- заметно повышать качество работы со сверлом.
Кондукторы изготавливают на основе разных материалов, есть модели на основе пластика или органического стекла. Однако самым лучшим считается вариант из стали, имеющий такие преимущества, как:
- минимальная вероятность деформации;
- сверло направлено максимально четко;
- отсутствие нагрева при работе.
Очень часто в роли мебельных кондукторов применяют накладные модели на основе легких материалов, которыми легко манипулировать. Многие применяют заводские или самодельные инструменты.
А наиболее квалифицированные и опытные мастера уже не пользуются кондуктором, поскольку могут самостоятельно без труда проделать отверстие в конструкциях максимально точно. Но это под силу далеко не каждому.
Ключевое преимущество такого приспособления — это то, что работу может выполнить максимально точно и качественно даже тот человек, у которого нет должного опыта. Вам не придется выполнять разметки и сложные предварительные расчеты. Вы значительно сэкономите время и изготовите мебель намного быстрее.
Виды направляющих для дрели
Кондуктор
Устройство представляет собой корпус из пластика, в котором жестко закреплены направляющие втулки под различные диаметры сверл. Благодаря ограничению отклонения, можно выполнять сверление с приемлемой точностью, причем на различных материалах.
Кондуктор удерживается одной рукой, а вторая держит дрель. Нет необходимости постоянно контролировать угол «увода». Кроме того, приспособление позволяет точно начать сверление в заданной точке. Кернение не потребуется.
Практически все направляющие с углом 90°, позволяют работать на закругленных поверхностях (трубах). Для этого на нижней опорной пятке предусмотрен специальный паз.
Существуют и более простые конструкции (если обойма под несколько диаметров неудобна в применении). Например, оправка, в которую можно вставлять втулки различного размера.
Помимо стандартных направляющих с углом «атаки» 90°, есть специализированные кондукторы, в которых втулки расположены под иным наклоном.
Достоинства:
- низкая стоимость.
Недостатки:
- невысокая точность (в направляющей втулке есть небольшой люфт);
- изнашивающее воздействие на сверло.
Направляющие со скользящей кареткой (бытовой вариант)
Представляют собой опорную станину, на которой закреплены вертикальные стойки. По направляющим свободно (но без перекосов) перемещается каретка, в которой закрепляется корпус дрели. Простейшие конструкции не могут менять угол наклона стоек.
Как правило, приспособления оснащены вырезом 45° для фиксации цилиндрических заготовок (например, трубы). Опора оснащена рукоятью для удержания, имеет нескользящее покрытие. С ее помощью можно с высокой точность и под визуальным контролем начать сверление, и поддерживать заданный угол.
Применение может быть ограничено лишь площадью заготовки: если она меньше размеров опорной площадки, использование невозможно.
Благодаря тому, что опора фиксируется руками мастера, размещение направляющей может быть каким угодно: хоть на потолке.
Преимущества:
- доступная цена;
- высокая точность позиционирования.
Недостатки:
- работает только с определенными диаметрами сверл, и с единственно возможным хвостовиком.
Полупрофессиональные направляющие для дрели
Полупрофессиональные направляющие могут оснащаться различными крепежными приспособлениями для станины, регуляторами глубины сверления, угол можно задавать как вдоль, так и поперек плоскости качание инструмента. За счет этого оборудование получается более громоздким.
Профессиональные направляющие для дрели
Как правило, направляющие стойки для профессионального использования оснащаются собственным патроном для сверл. Для чего это делается?
Даже самый точный хомут крепления дрели имеет серьезную погрешность. Кроме того, дрель постепенно изнашивается, подшипники на валу дают небольшой люфт. Все это сказывается на точности сверления.
Крепление штатного патрона направляющей менее подвержено износу, поскольку используется реже. К тому же вам не важно, какая дрель соединяется с патроном. Это всего лишь источник вращения.
Преимущества:
- высокая точность;
- продуманное крепление на заготовке;
- возможность выполнять работы с высокой интенсивностью и нагрузкой.
Недостатки:
- высокая стоимость;
- узкая специализация.
Классификация инструментов
Перед тем как купить готовый кондуктор или же сделать его своими руками, нужно определиться, какие задачи вы будете решать с его помощью и только потом нужно подбирать подходящий вариант по конструкции и функциям.
Есть ряд категорий приспособлений, которые различаются по своему исполнению и функциональным особенностям. Вот некоторые из них:
- накладные — такие устройства накладываются на деталь, которая поддается обработке, затем ее на ней крепят или же просто фиксируют вручную. С их помощью проделываются отверстия в разных плоских деталях, плитах МДФ или в ДСП;
- поворотные — данные шаблоны применяются при обработке деталей цилиндрической формы. Они оснащены горизонтальной и вертикальной осями поворота, благодаря чему отверстия можно выполнять под разными углами;
- универсальные — такие устройства подойдут для малых серийных производителей мебели, где иногда требуется быстрая переналадка применяемого оборудования, они имеют все необходимые для этого функции;
- опрокидываемые — используются тогда, когда технологическая процедура проводится сразу в нескольких плоскостях;
- скользящие — такие кондукторы крепить не нужно. Просто приложите их к участку поверхности заготовки, где нужно сделать отверстие;
- закрепляемые — они более удобны в применении, но ограничивают свободу действий, что очень критично при работе со станками, где есть только один шпиндель.
Что представляет собой система 32 в установке мебельного крепежа и фурнитуры
В производстве корпусной мебели все больше отходят от стандартов, реализуя какие-то индивидуально разработанные проекты. Однако есть определенные принципы конструирования, которые остаются неизменными. Причем на международном уровне.
Мебельная система 32 – это общий принцип стандартизации разметки мебели для дальнейшей сборки. Его основа – это повторяющийся шаг 32 между центрами установочных отверстий с отступом от края 37мм (с учетом толщины кромки).
Системы 32 придерживаются и производители различной мебельной фурнитуры и комплектующих. Благодаря этому, мебельщику не приходится вдумываться и отмерять разные расстояния, чтобы установить направляющие для выдвижных ящиков разного вида, ручки разных размеров, подъемные механизмы, мебельные петли и т.д. Достаточно держать в памяти простой ряд чисел (со временем и растущим опытом изготовления мебели своими руками он запоминается, как таблица умножения).
Все это экономит время и затраты производителя на подготовку мебели к сборке. Также системе 32 «подчиняются» настройки станков ЧПУ, сверлильного и присадочного оборудования.
