Как заточить сверло для высверливания точечной сварки

Для высвер­ли­ва­ния точек кон­такт­ной свар­ки при­ме­ня­ет­ся спе­ци­аль­ная фре­за или свер­ло с кон­чи­ком, зато­чен­ным осо­бым обра­зом. Такие свёр­ла сто­ят доро­же, чем стан­дарт­ные, так как при их про­из­вод­стве тре­бу­ют­ся допол­ни­тель­ные дей­ствия.

Спе­ци­аль­ные свёр­ла быва­ют раз­ных диа­мет­ров: 6, 8, 10 мм. Чаще все­го исполь­зу­ет­ся свер­ло 8 мм. Оно высвер­ли­ва­ет точ­ку кон­такт­ной свар­ки по пери­фе­рии. Отвер­стие оста­ёт­ся на верх­ней кузов­ной пане­ли, а ниж­няя панель оста­ёт­ся прак­ти­че­ски не тро­ну­той.

Конструкция

Возможность проведения рассматриваемой работы можно прежде всего связать с конструктивными особенностями применяемого сверла. К ним отнесем следующие моменты:

1. Рабочий торец имеет плоскую форму.
2. По оси расположены кернящие выступы, которые заточены под конус. При формировании режущей части выдерживается угол 90°. За счет подобного элемента не нужно проводить центровку.

Сверло для высверливания точечной сварки можно приобрести в специализированном магазине. Стоимость их относительно невелика, но для работы с труднообрабатываемыми материалами требуются варианты исполнения, изготавливаемые из специальных сплавов.

Сверло для точечной сварки сверхпрочное 8 х 50 мм

В некоторых случаях применяется обычный вариант исполнения сверла для высверливания точечной сварки. Однако, при их применении достигнуть требуемого результата практически невозможно.

Разъединение деталей

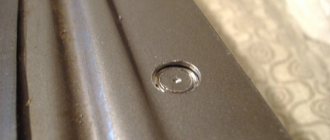

По местам, размеченным кернером, проводиться рассверливание до того момента пока весь металл не будет удалён в точке соединения.

Высверливать можно поверх лакокрасочного покрытия либо зачистить металл наждачной бумагой для получения ровной поверхности. По накерненным местам точечной сварки проводиться растачивание металлического элемента при помощи дрели.

Наборы (инструмент обработки сталей) для проведения такого вида работ не являются специализированными. Всё это можно приобрести в магазинах, торгующих электроинструментом.

Комплекты для сверления металла имеют различные диаметры. Всегда можно выбрать подходящий вариант исполнения. Есть в продаже и специализированная продукция, но стоит она обычно дороже.

Высверливать точечную сварку необходимо на низких и средних оборотах. Особое значение имеет угол заточки сверла. На торце делают острие, что позволит легко, быстро вести рабочий процесс, удаляя точечное соединение. Периодически электроинструмент необходимо останавливать, давая некоторое время на охлаждение.

В зависимости от площади контактной точки необходимо подбирать сверло, обычно оно может быть диаметром 6-8 мм

Если сварочная точка труднодоступна на конструкции, то такие места требуют более осторожной обработки

Можно для этого использовать специальную насадку на дрель, чтобы высверливать сварку под определённым углом.

Кузовные автосервисы хорошо, быстро проводят такие технологические процессы, используя пневматические дрели, подача воздуха проводится от электрического компрессора.

Инструмент, питаемый от сети электроснабжения, также имеет функции регулировки оборотов. При проведении работ можно всегда опытным путём выставить необходимую частоту вращения шпинделя электроинструмента.

Коронка для точечной сварки

Обработка точечной сварки может проводится при применении специальной коронки. Она также применяется для сверления. К особенностям подобного предложения отнесем следующие моменты:

1. Конструкция включает в себя центральный подпружиненный стержень.
2. На стержень надевается режущий диски, который по сторонам имеет несколько торцевых зубьев. За счет их определенного размещения проводится удаление металла.
3. Используемый металл коронки характеризуется высокой износостойкостью. Именно поэтому проблем с удалением сплава, образующегося в зоне резания, не возникает.

Технология применения корон для высверливания точечной сварки характеризуется следующими особенностями:

1. Крен вдавливается в металл. В самом начале сверления главное исключить вероятность смещения стержня относительно обрабатываемой поверхности.
2. По мере погружения инструмента в металл происходит высверливание сплава. Главное, чтобы рабочая часть прошла только глубину шва.
3. Для того чтобы повысить жесткость конструкции инструмент помещается в специальную оправу.

Сверло корончатое по точечной сварке

Стоит учитывать, что при изготовлении сверла для высверливания точечной сварки и коронки применяется практически один и тот же режущий сплав. Примером можно назвать быстрорежущую сталь Р18, которая может выдерживать длительное воздействие высокой температуры без изменения основных эксплуатационных параметров. Стоит учитывать, что китайские производители применяют сплав 45Х, которая характеризуется меньшей эффективностью в применении.

Коронка является достаточно массивным инструментом. Именно поэтому при его применении нужно плотно прижимать рабочую часть к обрабатываемой поверхности. Стоит учитывать, что при работе с малоуглеродистой сталью при точечной сварке структура становится более плотной и прочной. Именно поэтому при работе требуется прикладывать большее усилие.

Еще одной распространенной проблемой можно назвать то, что конструкция коронки определяет неравномерное врезание зубьев в обрабатываемую поверхность. Это связано с наличием различных выступов, которые образуются при точечной сварке. Результатом подобной проблемы можно назвать эксцентриковое высверливание отверстия, после чего разделить сплавленные элементы довольно сложно.

Необходимые инструменты и приспособления

Чтобы быстро и качественно заменить кузовную деталь высверливанием, нам потребуются:

1. Электроинструмент: дрель, шуруповерт, углошлифовальная машинка,
2. Ручной инструмент: молоток, зубило, узкое долото.
3. Приспособления и насадки: сверло для точечной сварки, коронки по металлу соответствующего диаметра, наждачная бумага, отрезные и зачистные круги.
4. Сварочный полуавтомат

Дрель и «болгарка» должны быть с регулировкой оборотов — так легче добиться хороших результатов. Применение ручных механических дрелей непрактично — высверливание требует минимум 600 — 800 оборотов в минуту.

Высверливание может осуществляться насквозь — так снимается ремонтная часть из кузова-донора. Такой способ может осуществляться любой подходящей оснасткой по металлу.

Если есть необходимость высверлить только лицевую часть состыкованных панелей, то потребуется специальная заточка сверла для точечной сварки. Она максимально плоская, на носике имеется поводок — конусообразный выступ, удерживающий центр в нужном месте. Такое сверло можно приобрести или изготовить самостоятельно.

Удалить металл вокруг точки можно коронкой. Она имеет специальный подпружиненный центрующий упор. Он является регулируемым ограничителем — правильно настроив, выбрать «лишнее» железо невозможно. Коронка «выгрызает» металл вокруг точки, не истончая деталь. Этот способ применим к высверливанию поврежденной части на ремонтируемом кузове, когда нельзя повреждать места прилегания ремонтной детали.

Достоинства сверла для высверливания точечной сварки

У рассматриваемого инструмента, который предназначен для работы со швом, есть довольно большое количество преимуществ. К ним можно отнести:

1. Упрощается процедура обработки.
2. Можно вести длительное сверление.
3. Инструмент идеально подходит для образования плоских поверхностей.

Высверливание точечной сварки

Как ранее было отмечено, следует приобретать исключительно продукцию известных производителей. Это связано с тем, что легированные сплавы характеризуются меньшей степенью устойчивости к воздействию высокой температуры.

Как работать со сверлами для точечной сварки?

Проводимая технология высверливания характеризуется довольно большим количеством особенностей. Рекомендации по ее проведению следующие:

1. Выбранное сверло устанавливается в дрели, которая должна иметь возможность регулировки количества оборотов. Кроме этого, уделяется внимание показателю мощности.
2. Не рекомендуется сразу использовать сверло. Это связано с тем, что рекомендуется предварительно проводить разметку мест соединения. Довольно больше распространение получил случай, когда штырь выскакивает и ломается от оказываемой нагрузки.
3. На используемой дрели устанавливаются минимальные обороты. После этого сверло или коронка устанавливается строго перпендикулярно обрабатываемой поверхности.

После высверливания точек соединения в некоторых случаях приходится приложить усилие для отделения детали от основания. Для этого может применяться зубило с молотком.

Процесс высверливания

Отсоединение кузовной детали состоит из нескольких логичных этапов:

1. Подготовка. Стоит удалить все резинки, молдинги, накладки. Вся кромка стыка должна быть видна. Зачищаем кромку наждачной бумагой — так будут видны все точки. При необходимости узким острым долотом снимается герметик, шпатлевка или наплывы краски.
2. Кернение точек. Острым керном аккуратными ударами намечаем центр сверления. Накерненные точки помогут держать центр и не сломать сверло в начале работы.
3. Высверливание. Острым носиком сверло устанавливается в центр сварной точки в намеченное углубление. Высверливать точечную сварку необходимо на низких оборотах, двумя руками следует прочно удерживать дрель — детали неровные, и края инструмента всегда стараются задеть за выступы металла.
4. Отсоединение поверхностей. Как правило, детали после высверливания продолжают держаться на краске, герметике или не высверленных участках. Отсоединить поможет поддевание плоской тонкой стамеской, ей же вырубаются невысверленные участки.

Заточка сверла для точечной сварки

Следует учитывать, что при частом использовании сверла при высверливании точечной сварки режущая часть может существенно затупиться. Провести самостоятельно заточку сверла достаточно сложно. Это связано с нижеприведенными моментами:

1. При изготовлении применяется металл, устойчивый к температурному воздействию.
2. Режущая часть конструкции напоминает конус. При этом поверхности расположены под углом 90°.

Заточка сверла

В некоторых случаях для работы применяется обычная болгарка, в других требуется специальный заточной механизм. Стоит учитывать, что при нарушении технологии инструмент просто выйдет из строя.

Сверло

Инструмент для таких целей состоит из трёх участков:

1. Керна (его высоту выбирают так, чтобы она была не менее толщины металла детали, обычно достаточно 2…3 мм).
2. Основной режущей части. Она может быть обычной или с напылением нитридом титана, в этом случае долговечность сверла заметно увеличивается, а размеры режущей части не будут зависеть от температуры нагрева.
3. Посадочной части под патрон электродрели.

Технология высверливания в этом случае несколько упрощается: вначале керн внедряется в металл изделия, а затем боковыми гранями сверла выполняется требуемая операция. В данном случае основная проблема – необходимость выдерживать инструмент строго перпендикулярно поверхности кузовной детали.

Высверливаем точечную сварку

Рассматриваемая процедура довольно проста в исполнении. Провести ее можно следующим образом:

1. Подбирается наиболее подходящий инструмент.
2. Следующий шаг заключается в подготовке поверхности. Для этого проводится разметка точки сверления.
3. После этого на инструменте выставляются минимальные обороты и проводится непосредственное сверление.

Стоит учитывать, что в некоторых случаях можно повредить металл. Именно поэтому следует работать осторожно.

Коронка

Сам по себе инструмент довольно массивный, так что первоначально необходимо хорошо прижать центрирующий стержень к поверхности металла, после чего на слабых оборотах переходить к вырезанию металла. Проблема кроется в том, что малоуглеродистая сталь, а именно из нее сегодня выполняются все кузовные элементы, во время точечной сварки значительно упрочняется, из-за чего от рабочего требуется немало усилий для вдавливания центрирующего стержня в поверхность металла.

Еще одним нюансом во время работы выступает то, что зубья коронки не равномерно врезаются в металл, так как сталь на участке сварки всегда отличается наличием микронеровностей, образующихся вследствие термического воздействия от работы электродов. В итоге появляется большая вероятность эксцентричности нового отверстия.

Опытные мастера рекомендуют заранее кернить участок высверливания, к примеру, шуруповертом, так как часто случается так, что центрирующий стержень неожиданной выскальзывает из гнезда, в результате чего коронка начинает резать металл в неподходящем месте. При таком подходе работнику нужно обзавестись парой приводных инструментов.

На этом проблемы не заканчиваются – быстрый перегрев коронок также негативно сказывается на работе, ведь от теплового расширения коронки новое отверстие в корпусе становится больше, чем нужно, а сама насадка начинает трескаться.

Хотя не все столь печально, ведь современные коронки отличаются двухсторонним исполнением, так что после затупления одной стороны можно просто развернуть инструмент и продолжить разрезать металл этим же комплектом.

источник

Как подготовить участок под высверливание

При рассмотрении подобной технологии стоит учитывать, что от качества подготовки поверхности во многом зависит конечный результат. К особенностям подобной технологии отнесем следующие моменты:

1. Рекомендуется кернить место высверливания. Для этого можно использовать шуруповерт.
2. Очистив поверхность от различных загрязняющих веществ можно существенно повысить качество проводимой работы.

Если не провести предварительную подготовку поверхности, то есть вероятность выскакивания стержня. При изменении угла воздействия нагрузки стержень может сломаться. Кроме этого, при довольно большой площади контакта используемый инструмент может сильно перегреваться.

Именно поэтому предусматривается возможность подачи жидкости в зону резания для охлаждения инструмента и обрабатываемой жидкости.

Как использовать

В отличие от сверла, инструмент можно использовать простой — бытовую дрель. Хорошо если у неё маленькая мощность и скорость (количество оборотов в минуту).

Это может быть электродрель с возможностью вручную регулировать скорость оборачивания. Так дрель не деформируется во время того, как вы будете удалять сварное соединение.

Вставьте сверло, которое вы выбрали (не важно, обычное или заточенное) в инструмент и проверните пару раз. Обязательно удостоверьтесь, что сверло хорошо село и не выпадет во время работы

Перед тем, как вы начнете сверлить, накерните точки сварки. Для этого используйте керн. Его диаметр может быть меньше двух миллиметров, это не критично. После керна отверстие можно расширить стандартным электросверлом до трёх миллиметров.

Это короткое действие уменьшит степень деформирования заготовки, когда вы будете окончательно высверливать ее.

Если вы всё подготовили правильно, настроили дрель, закрепили сверло и обработали сварочные точки приступайте к высверливанию шва самодельным или специальным сверлом.

Время, которое вы потратили на подготовку, «окупится», благодаря тому, что сам процесс высверливания длится несколько секунд.

Дрель с возможностью ручной регулировки желательно настроить так, чтобы она не выдавала больше 800 оборотов в минуту, чтобы не столкнуться с её поломкой.

Во время работы держите инструмент параллельно по отношению к конструкции, стараясь ни в коем случае не наклонять её слишком сильно. Само сверло должно чётко вертикально упираться в элемент, который вы высверливаете.

Эффективное удаление точечной сварки

Точечная сварка применяется для получения самых различных изделий. Именно поэтому технология ее удаления путем высверливания получила довольно большое распространение. Удалить образующийся шов можно самым различным образом.

Достигнуть высокой эффективности при проведении подобной работы можно следующим образом:

1. Правильно подготовить поверхность.
2. Использовать лишь профессиональные сверла и коронки.
3. Правильно выбирать режим работы применяемого инструмента.

Если правильно подобрать сверло, то можно провести удаление практически любой точечной сварки. При этом стоит учитывать, что качество зависит от соблюдения всех рекомендаций.

Как заточить?

Как и любой режущий агрегат, инструмент, предназначенный для демонтажа точек сварки, нуждается в обслуживании. При затуплении режущих поверхностей выполняется их заточка, если выполнить эту процедуру правильно и аккуратно, то инструменту можно продлить срок эксплуатации, сохранив при этом все его режущие свойства.

Процесс затачивания инструмента для удаления точечной сварки следующий:

• проводится предварительная зачистка острия сверла наждачной бумагой;
• режущие боковые поверхности инструмента стачиваются при помощи абразивного круга – эту манипуляцию нужно выполнять очень аккуратно, чтобы сохранить угол заточки режущей кромки инструмента;
• проверяют качество затачивания и ровность режущих поверхностей сверла;
• выполняется процесс обработки всех краёв сверла с постоянным контролем в процессе работы центровки инструмента, чтобы избежать переточки его с одной из сторон.

Затачивание сверловочного инструмента необходимо выполнять аккуратно. Если нарушить угол заточки режущей части, то сверло придет в негодность.

Если у вас нет самостоятельного навыка точения режущих инструментов, сверло для затачивания можно отдать в специализированную мастерскую.

О том, как заточить сверло для высверливания точечной сварки своими руками, вы можете узнать из видео ниже.
