Соединение полипропиленовых труб без пайки стало возможным с появлением таких связующих элементов, как фитинги, муфты, фланцы, а также высокопрочных клеевых составов, предназначенных именно для полимерных изделий.
Использование такого материала, как полипропилен решило проблему корродирования водопроводов, труб теплоснабжения и канализации. Повсеместное применение полипропиленовых трубопроводов приносит немалый экономический эффект практически во всех сферах деятельности человека.
В отличие от металлических изделий пластиковые трубы соединяют пайкой, используя специальный паяльник. Сам процесс довольно прост, но не всегда целесообразно ради этого приобретать дорогое оборудование, и не везде его можно взять напрокат.
Мастера научились, самостоятельно соединять полипропиленовые трубы без пайки, используя пластмассовые фитинги. На сегодня известны несколько способов соединения без сварки.
Один из них заключается в том, что концы коммуникации скрепляют фитингами, которые обжимают специальными клещами. В результате, фитинги из мягкого сплава, деформируясь образуют прочный плотный неразъёмный узел.
Помимо этого, пластик стягивают фланцами, склеивают, соединяют муфтами и резьбовыми комбинированными фитингами. Обо всём этом подробно речь пойдёт ниже.
С какими деталями стыкуются изделия из полипропилена
Если вы не знаете, как соединить полипропиленовые трубы, наши разъяснения окажутся кстати. Данная разновидность труб востребована при подготовке магистралей водопровода, отопления и орошения. Из-за долговечной эксплуатации полипропиленовых труб в сети водоснабжения, а это примерно полвека, такой вид все чаще предпочитают в качестве замены изношенных линий. А также данные трубы превосходно комбинируются со вспомогательными элементами из стали и полиэтилена.
Все трубы из полипропилена, согласно сфере применения, классифицируются на виды:
- Обычные трубы для монтажа трубопроводов с холодной водой (PN 10, 16).
- Универсальные толстостенные трубы для проведения отопительной системы, выдерживающие горячую воду с температурой +80ºC (PN 20).

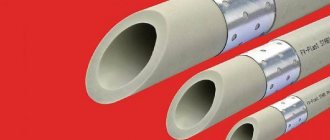

- Композитные трубы, имеющие прослойку из металла или капрона, счищаемую при спайке. Применяются для монтажа системы отопления, где предельная температура горячей воды может достигать +95ºC (PN 25).
Соединения труб из полипропилена отличает отсутствие швов между составляющими трубопровода.
При их диаметре меньше 50 миллиметров можно воспользоваться всевозможными фитингами:
- муфтами для соединения участков одного поперечного размера;
- крестовинами для образования разветвлений;
- заглушками для герметизации концов трубы;
- переходниками для стыковки трубных изделий всевозможных диаметров;
- штуцерными фитингами для соединения труб с гибкими шлангами.
Если вы решили выполнить монтаж пропиленовых труб своими руками, то, в первую очередь, нужно купить или взять в аренду особый паяльник с насадками.
В придачу к нему потребуются:
- ножницы для труб из пластика;
- рулетка, маркер для разметочных работ;
- зачистка для трубных поверхностей.
Сварка и монтаж отдельной части системы трубопровода
При пайке водопроводной магистрали из полипропилена всегда стараются проводить монтаж отдельных участков водопровода в месте с большим свободным пространством и на удобной высоте. Для этого вам понадобятся основные инструменты, чертеж магистрали и правильный порядок проведения работ.
Обычно сторона наиболее трудная для спайки расположена на стене с двумя угловыми фитингами, поэтому ее сваривают в первую очередь и закрепляют на клипсы или дюбельные муфты. После от угловых фитингов проводят дальнейший монтаж участков линии, переходя к паяльным работам непосредственно около стен. Для удобства монтажа необходимо заранее предусмотреть место для установки паяльника на подставку или организовать его подвешивание.
Сваривание труб
Стыковка составляющих трубопроводной магистрали заключается в их обязательном нагревании и оперативном соединении частей. Для сварки труб используют бытовые аппараты мощностью до киловатта, которой вполне достаточно для оперативного и безупречного разогрева материала. В промышленном производстве применяют более сильные и дорогостоящие приборы. Покупая для этих целей специальный паяльник, вы дополнительно получаете насадки к трубам всевозможных диаметров. Трубу из полипропилена нужно прогревать снаружи, а фитинги − изнутри.
Как пользоваться паяльником? Во-первых, его нужно подключить к электросети и установить требуемую для разогрева температуру, которая зависит от величины поперечных сечений подлежащих свариванию пластиковых труб. Средняя температура варьирует от +250̊ до +270̊C.
Во-вторых, необходимо обязательно надеть защитные перчатки во избежание ожогов даже при малейшем касании к раскаленным деталям. При сваривании труб в домашних условиях важно соблюдать осторожность и основные требования техники безопасности.
Как выбрать паяльник
Если вы паяете полипропиленовые трубы один раз, пропускайте этот пункт, но когда такой инструмент необходим по работе или планируется проведение системы пластиковых труб у тёщи, кума, брата, свата и т.д., тогда покупка паяльника – это вопрос №1.
Характеристики паяльников:
- Компактность прибора, насколько удобно он сидит в руках;
- Мощность оборудования;
- Базовая комплектация (со временем вы покупаете разные насадки, но на первых порах, если нужной насадки не будет в наборе, лучше сразу её купить, чтобы потом не бегать за ней в магазин);
- Материал паяльника.
Компактность важна. Ведь придётся держать прибор на весу в течение длительного времени. От этого, после очередной трубы, начнут очень сильно уставать руки. Следовательно, прежде чем покупать паяльник, возьмите его в руки, попробуйте, насколько удобно с ним работать.
Мощность определяет, какие трубы можно варить. За точку отсчёта берут напряжение 220 В., к которому подключают паяльник. Строители пользуются очень мощными приборами. Но в частной практике нужны совершенно другие характеристики (мощность зависит от диаметра отверстия):
- 16 – 63 мм. – 700 Вт.;
- 63 – 73 мм – 850 Вт.;
- 125 мм. – 1200 Вт.;
- 125 – 150 мм. – более мощные нагревательные инструменты.
Комплектация – это в основном насадки. Чем больше насадок предусмотрел производитель, тем больше труб может спаять прибор. Все они имеют пару (для двух изделий одновременно). Некоторые приборы стыкуют несколько труб одновременно с разным диаметром. Рекомендуется использовать насадки с тефлоновым покрытием. Они более долговечны.
Производитель. Чехия – это страна, которая выпускает лучшие паяльники. Именно их оборудование считается самым дорогим и качественным. Вслед за чехами идут турки, но среди них много китайских подделок.
Китай не считается очень плохим производителем. Но тут как повезёт. Можно попасть на хорошее качество Поднебесной или купить дешёвую модель, которая выйдет из строя через несколько ремонтов. Чтобы спаять две полипропиленовые трубы, необходимо запастись терпением, вниманием и, желательно хорошим напарником. Наличие паяльника играет очень большую роль, но существуют аналоги, при отсутствии нагревательного инструмента. Если вы не разбираетесь в работе, лучше нанять специалиста.
Спаивание труб
Рассмотрим соединение труб методом спаивания:
- С помощью ножовки или острых ножниц, не деформирующих пластик, отрезать трубы под углом 90̊. Если вы не знаете, как отрезать трубу под углом, нужно прочесть дополнительную информацию.
- При наличии на торце заусениц тщательно их счистить.
- Разметить глубину спайки, т.е. отмерить на трубе участок определенной длины для вхождения в муфту или тройник и нарисовать маркером риску. Помнить, что длина погружения в соединяющий элемент находится в прямой зависимости от диаметра изделий. Чем крупнее трубы, тем глубина спаивания должна быть больше.
Алгоритм действий немного изменится, если трубы армированные. Тогда перед процессом спаивания нужно обработать верхний слой трубного изделия, включающий фольгу из алюминия, волокно из базальта или капрона. С помощью специального инструмента легко удалится необходимая величина слоя. Нужно обратить особое внимание на тщательность снятия фольги. Даже незначительные ее излишки на трубе негативно отразятся на герметичности спайки.
Дальнейшие действия процесса спаивания:
- Установить на гладкую и надежную поверхность паяльник с насадками, которые заранее подобраны согласно диаметру труб.
- Одновременно на раскаленную насадку с двух сторон насаживают трубу и фитинг, продвигая до нанесенной маркером разметки.
- Разогреть пластик, выдержав определенное время, которое зависит от диаметрального размера труб. Например, если величина поперечного сечения изделия составляет 20 мм, то для разогрева достаточно 6 сек; если 32 мм — 8 сек.
- Затем элементы снимают с насадки и обеспечивают прочную фиксацию друг в друга. Ни в коем разе не производить поворотных движений.
- Чтобы обеспечить прочное сцепление стыка, нужно выдержать 4-10 сек. Этого времени будет достаточно для качественного застывания полипропилена и получения неразъемного соединения.
Обратите внимание, что очень важно соблюсти необходимое время нагрева. Если разогрев недостаточный, могут образоваться протечки. Излишний перегрев приведет к запаиванию пространства внутри трубы и возникновению оплыва. Не стоит его тут же удалять, т.к. разогретый пластик начнет деформироваться еще больше. Лучше подождать, пока изделие окончательно остынет, а потом удалить излишки.
Стоимость обжимных фитингов разных производителей
Цены компрессионных фитинговых соединителей зависят от вида материала и веса, технических кондиций, а также от компании-изготовителя. Сегодня на рынке представлена продукция как отечественных, так и зарубежных производителей, которые предлагают различные расценки на свою продукцию. Стоимость также может колебаться в зависимости от продавца и региона.
Для того, чтобы выбрать качественные изделия по доступной цене, нужно внимательно изучить их параметры. Характеристики соединительных элементов и сведения об их стоимости следует искать в каталогах фирм-производителей и продавцов сантехнической продукции.
Для сравнения: параметры и цены обжимных фитингов для металлопластиковых труб от различных изготовителей.
| Фирма-производитель | Параметры | |||||
| Материал | Диаметр, мм | Максималь-ное давле-ние, бар | Максимальная температура, °C | Гарантия произво-дителя, лет | Цена, руб. | |
| Valtec, Россия-Италия | Латунь, нержавеющая сталь | 16–32 | 25 | 115 | 10 | от 93 |
| ProAqua, Германия | Латунь, тефлон | 16–32 | 10 | 95 | 10 | от 61 |
| Uponor, Финляндия | Латунь, полиамид | 16–25 | 10 | 95 | 10 | от 66 |
| Ape, Италия | Латунь | 16–32 | 10 | 95 | 10 | от 106 |
| Rehau, Германия | Латунь, нержавеющая сталь | 16–40 | 10 | 80 | 1 | от 312 |
Наши советы
Прежде чем приступить к процессу спаивания труб, лучше выполнить парочку тренировочных стыков. Проще работать с небольшими соединениями, установив аппарат для сварки прямо на столе. Так можно проверить, насколько правильно выполняется спайка труб.
А вот присоединять элементы к частично готовому трубопроводу будет сложнее:
- На трубу из полипропилена надеть насадку паяльника, в другую часть вставить тройник, держа сварочный аппарат на весу.
- При подготовке магистрального водопровода обязательно чередование последующих соединений. На труднодоступных участках лучше избегать стыковочных работ из-за сложности пользования паяльником.
- Материал должен быть сухим и чистым, потому что присутствие грязи и воды снизит качество стыка. Известно, что материал, если он мокрый, может деформироваться при нагревании.
- Все изделия (трубы, фитинги) приобретать от одного изготовителя, потому что химический состав элементов от разных производителей может отличаться, что в конечном итоге приведет к негерметичному соединению.
- Температурный режим в помещении, где ведутся работы с полипропиленом, должен быть оптимальным и не ниже +5̊C.
Соединение труб методом обжима
Нередко для ремонта потребуется разборка трубопровода. Если соединение составляющих магистрали выполнено методом спайки, что надежно и долговечно, то разобрать его практически нереально. Давайте рассмотрим, как соединить полипропиленовые трубы без паяльника, который не всегда можно купить либо арендовать у знакомых. В данном случае потребуются резьбовые фитинги с прижимным кольцом, которые получили название − цанговые (обжимные). И не зря, ведь такого рода соединение выдерживает нагрузку до 16 атмосфер.
Чтобы методом обжима состыковать между собой составляющие трубопровода, будут нужны дополнительные детали:
- тройники;
- паечные и комбинированные муфты с внутренней и наружной резьбой;
- угольники;
- переходники с наружной резьбой;
- заглушки;
- шаровые краны;
- тройники с накидной гайкой;
- всевозможные фитинги с резьбой;
- уплотнительные кольца для раструбного соединения полипропиленовых труб и др.
Нужно обратить внимание на один нюанс, что для обеспечения надежной герметичности все уплотнители и места соединения щедро обрабатываются силиконом.
Дальнейшие действия:
- Отрезать часть полипропиленовой трубы.
- Надежно вставить ее в фитинг.
- Обмотать резьбу детали нитью для герметизации.
- Натянуть сверху обжимное кольцо, гайку.
- Обжимным ключом, о котором нужно позаботиться заранее, выполнить полное затягивание элементов трубы.
По сравнению со свариванием, на этот метод уходит намного больше времени, но он очень удобный при соединении полипропиленовых труб и радиаторов.
Виды
Металлопластиковые Полиэтиленовые
Такие коммуникации подразделяются на подвиды:
- Полиэтиленовые – применяются для прокладки разводок внутри зданий и наружных трасс. Возможно их применение на трубных соединениях повышенного давления и при низких температурах окружающего воздуха.
- ПВХ используются в целях снижения себестоимости ремонта.
- Металлопластиковые – самые практичные изделия, сроком полезного использования более 50 лет. Идеальный вариант для замены горячего водоснабжения.
Широкое применение этого материала обусловлено рядом причин. Положительные свойства таких конструкций в отличие от металлических:
- Длительный срок эксплуатации.
- Низкая коррозивность.
- Простота установки.
- Не требует особых навыков.
- Экологически чистый материал.
- Экономичные и доступные в применении.
- Легкие и удобные при транспортировке.
- Не поддаются вредному воздействию микроорганизмов.
Стыковочная комбинация металла и полипропилена
При установке водопроводной и системы отопления встречаются места, где обязательно соединение труб из стали и пластика. Для таких случаев потребуются специальные переходники-фитинги, у которых с одной стороны присутствует гладкое отверстие для трубы из пластика, а с другой − вставка с резьбой из металла. Поэтому полипропиленовая труба стыкуется методом сваривания, а стальная − затягивается обжимным ключом. В результате, полученное соединение по прочности уступает сварному, но все равно прослужит много лет.
Обратите внимание, что по завершению установочных работ обязательно проведение пробного запуска воды в системе. Так можно проверить герметичность мест стыков труб и составляющих трубопровода. Возможно протекание резьбовых соединений, которые необходимо сразу же подтянуть ключом.
Как видим, можно провести самостоятельный монтаж водопроводной или отопительной системы из полипропиленовых труб. Главное − безукоризненно соблюдать требования инструкции по применению аппарата для сварки и технологию установочных работ. Очень полезным будет просмотр видео на эту тему.

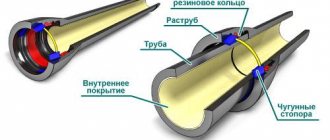

Раструбная технология сборки пластиковых трубопроводов
Фиксация указанным методом оправдана только при эксплуатации в системах низкого давления. Вставка в раструб обеспечивает быстрый и лёгкий монтаж, подходит для канализационных и дренажных инженерных систем.
Концы труб в месте монтажа должны иметь точно подогнанный диаметр.
Секция с раструбом, соответственно, вставляется в конец трубы с уплотнителем. Для проведения работ не потребуются наличие специальных знаний или закупка специальных фитингов.
Порядок сборки трубопроводов загонкой в раструб
Для устранения возможных диаметральных погрешностей в стыкуемых секциях в раструбном наконечнике имеется резиновое кольцо. Задача этого элемента обеспечить герметичность при механическом воздействии на трубопровод.
Сборка различных полипропиленовых труб Источник www.uponor-usa.com
Для облегчения самого процесса загонки применяют смазку. Состав наносится на гладкую часть концевого среза. Контроль процесса стыковки осуществляется при помощи маркировки. Так пользователь не загонит трубу слишком глубоко и не повредит секцию.
Нормированное погружение раструба позволяет не только обеспечить экономию материала, но и соблюсти стандартный зазор, что необходимо для компенсирования нагрузок при линейных расширениях — явлениях, которые возникают при разнице температур.
Соединение полиэтилена и полипропилена
Такой вариант магистрали предусматривает приобретение специальных фитингов. Они понадобятся в случае, если вода в постройку поступает по трубам из ПНД, а в дальнейшем разводится с помощью полипропиленовых труб. В таких случаях достаточно часто выполняется пайка труб ПНД паяльником для полипропилена, что вполне допустимо.
Рассмотрим два случая, как соединять полипропиленовые трубы без сварки с полиэтиленовыми:
- К изделию из ПНД крепится муфта с резьбой, с одной стороны которой располагается соединение зажима. На конец полипропиленовой трубы также монтируется подобная резьбовая муфта, с одного края которой находится паечный стык, с противоположного − резьбовой. Чтобы избежать течи и добиться качественной стыковки, на резьбу накладывается пакля или ФУМ-лента.
- С применением фланцевого соединения. Уплотнитель из резины располагается между фланцами, которые между собой стыкуются болтами.
