Назначение
Верстак – рабочее место мастера, служащее для ремонта стройматериалов.
Верстаки для дома предназначены для столярных, слесарных и плотничьих работ.
Плотничий верстак представляет собой стол небольших размеров (1×6 м), который имеет упоры для обработки заготовок.

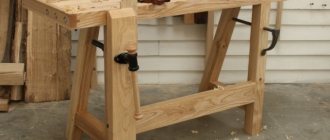

Плотничий верстак
Верстаки изготавливаются из дерева или металла.
Автомеханику предпочтительнее выбирать верстак, изготовленный из металла, а слесарю – из дерева.
Конструкции легко собираются и разбираются, поэтому практически не возникает трудностей при их транспортировке.
Металлический слесарный верстак
Использование конструкции довольно распространено в разных сферах деятельности. Верстаки получили широкое применение, как в помещениях подсобного типа, так и на масштабных производственных предприятиях.
Дополнительные приспособления, которыми можно оснастить верстак, обеспечивают удобство при обработке стройматериалов.
Верстак для дома интенсифицирует рабочий процесс. Именно поэтому при его изготовлении важно учитывать сферу производства и планировку помещения, в котором он будет располагаться.
Компактный верстак для небольших помещений
Когда пространства недостаточно, чтобы установить верстак стандартных размеров, можно соорудить слесарный верстак, состоящий из одной тумбочки, и расположить его на лоджии.
Металлическая или деревянная станина
Как уже было отмечено, станина из дерева имеет преимущество перед своим аналогом, в виде меньшей стоимости, веса и лучшего поглощения инерции. Это происходит также отчасти от того, что дерево менее пластично.
- Особенности монтажа электропроводки в домах из СИП панелей
- Как выбрать чугунную ванну
ППУ скорлупа для труб или ППС
А если точнее, оно не пластично вовсе. И такое свойство можно обозначить как отдельное преимущество.
Комбинирование деталей
Основные свойства, которыми обладает верстак для дома:
Поверхность приспособления выполняется из дерева. Для этих целей выбираются сухие дощечки, толщиной 5–6 см. Лучше всего использовать древесину, предварительно обработанную олифой. Иначе столешница верстака долго не прослужит.
Обрезная доска для верстака
На крышке конструкции закрепляют тиски, которые будут фиксировать ремонтируемые изделия.
Объемные тиски предпочтительнее изготавливать из дерева, а небольшие – из металла. Если в длину верстак превышает 1 м, на его рабочую поверхность можно установить несколько тисков различных размеров.
Конструкция тисков
Ножки столярного верстака выполняются из досок других древесных пород (клена, липы, сосны). Они соединяются между собой планками, расположенными продольно. Это обеспечивает конструкции надежность.
Пространство под столешницей верстака можно использовать рационально, установив выдвигающиеся ящики или полочки для хранения рабочих инструментов.
Верстак с встроенными ящиками
На поверхности конструкции делаются углубления, в которых будут фиксироваться тяжелые изделия для ремонта.
На обратной стороне столешницы рекомендуется просверлить углубление для ремонта мелких частей.
Как купить верстаки в Москве
Другие города, в которых вы можете купить наши верстаки
Арзамас, Белгород, Брянск, Владивосток, Владимир, Волгоград, Вологда, Воронеж, Дзержинск, Екатеринбург, Иваново, Ижевск, Иркутск, Казань, Калуга, Киров, Клин, Краснодар, Красноярск, Крым, Курск, Лабытнанги, Липецк, Набережные Челны, Нижний Новгород, Новосибирск, Орел, Пенза, Пермь, Псков, Пятигорск, Ростов на Дону, Самара, Санкт-Петербург, Саратов, Смоленск, Ставрополь, Старый Оскол, Сургут, Сыктывкар, Тамбов, Тверь, Тольятти, Томск, Тула, Тюмень, Ульяновск, Ухта, Хабаровск, Чебоксары, Челябинск, Ярославль.
Нашему заказчику предлагаем услуги доставки и монтажа изделий.
Разновидности конструкций
Приспособления делятся на следующие типы:
Мобильный.
Представляет собой небольшой стол с тисками и весом до 30 кг.
Нижние опоры такой конструкции лучше изготавливать из металлического материала, поскольку это придает верстаку дополнительную устойчивость.
Пример мобильного верстака
Данное приспособление предназначено для ремонта маленьких деревянных заготовок.
Стационарный.
Довольно простое в изготовлении приспособление. Чаще всего используется для обработки больших деревянных изделий.
Схема стационарного верстака
Составной.
Элементы такой конструкции соединяются крепежными болтами.
Удобство данного рабочего стола состоит во взаимозаменяемости отдельных элементов.
Составной верстак
Изготовление составного верстака таит в себе определенную сложность.
Настольные верстаки и верстачки-тиски
Данный вариант компактен, мобилен и обладает малым весом, а соответственно идеален для работы практически за любым столом. Верстак может крепиться для большей устойчивости обычными струбцинами. Заводского изготовления:
И самодельные настольные верстаки:
Настольный верстак еропейского типа:
Такой верстак можно установить или встроить даже в подоконник:
Вариантов настольных верстаков-тисков много как по материлам, так и по конструктивному исполнению:
В нашем интернет-магазине Вы можете приобрести буковый настольный верстачок размером 725 на 260 мм отечественного :
Технологию самостоятельного изготовления такого верстака Вы можете посмотреть в видеоролике:
А так может выглядеть настольный верстак для ювелирных работ с подставкой для работы ручным лобзиком:
Еще один вариант серийного портативного верстака европейского типа:
и его самодельные аналоги:
С тисками из трубных струбцин и винтовыми деревянными тисками:
Удлиненные версии настольного верстака:
Вариант настольного верстака, представляющего собой готовую столешницу, это уже полшага до полноценного стационарного верстака:
Азиатская техника столярных работ отличается тем, что все работы ведутся сидя на полу, земле или низких скамеечках.
Поэтому, и верстаки у них не настольного, а напольного исполнения. По нашему — это по сути дела верстачная доска.
В нашем ассортименте Вы также сможете выбрать такого типа верстаки:
Идею настольно напольного верстачка (верстачной доски) расширил FESTOOL создав систейнер — мобильный верстак Sys-MFT от FESTOOL (можете купить по ссылке):
В этом компактом изделии Festool совместил и мини верстак и ящик для хранения. Причем работать удобно не только с прямоугольными элементами, но и с круглыми за счет имеющегося в верхней поверхости тругольного паза.
Последнее время в интернете появилось не мало его самодельных копий:
Слесарный верстак
Это приспособление отличается своей функциональностью и прочностью.
На рабочей поверхности слесарного верстака можно фиксировать заготовки, предназначенные для обработки, а в выдвигаемых полочках очень практично хранить техническое оборудование.
Слесарный верстак
Высота конструкции регулируется.
К главным элементам верстака такого типа относят подверстачье (его основание) и крышку (рабочую поверхность).
Составные части столярного верстака
Столешницу слесарного верстака обычно изготавливают из твердых древесных пород. Однако для подверстачья используется сосна.
В толщину размеры крышки составляют примерно 60–80 мм и 500 мм в ширину. Параметры рабочего стола зависят от основных целей изготовления верстака.
Подверстачье бывает разборным и стационарным. Поскольку приспособление легко собирается и разбирается, его удобно использовать при транспортировке.
Разборный верстак
Если подверстачье верстака выполнено из металла, то к его основанию дополнительно прикрепляют дощечки для защиты от различных дефектов. С этой целью столешницу обивают линолеумом. Такой способ позволит избежать попадания маленьких элементов в щели на рабочем столе.
На крышке верстака рекомендуется установить высокие бортики, чтобы мелкие детали, подвергающиеся обработке, не скатывались с поверхности. Защитная перегородка обособит рабочее место и предотвратит вылет стружек при слесарной обработке металлов.
Бортики не дадут мелким деталям скатиться
Верстак для дома предполагает наличие как минимум нескольких полочек и ящичков.
Заполнить пространство под столешницей приспособления можно разнообразными шкафчиками, в которых будет удобно хранить стройматериалы.
Для удобства работы за верстаком потребуется установить розетки, особенно при частом пользовании электроинструментами.
На крупном производстве лучше применять роликовые верстаки. Это позволит свободно передвигать их на нужное место.
Верстак на колесах
Виды тисков
Перед тем как выбрать верстак необходимо выяснить, какие существуют тиски для данных приспособлений.
Тиски предназначены для крепления заготовок к конструкции. Для эффективности рабочего процесса на крышке верстака устанавливают специальные пазы с клиньями, благодаря которым прикрепляют бруски.
Свойства тисков зависят от специфики работы.
Выделяют следующие разновидности крепежных деталей:
Стуловые тиски.
Тиски получили такое название, поскольку крепятся к основанию в виде стула. Они предназначены для выполнения тяжелых работ. Их используют очень редко.
Стуловые тиски
Ручные тиски.
Они, в свою очередь, бывают трех видов:
– инструментальные;
– поворотные;
– неповоротные.
У поворотных и неповоротных тисков ширина губок составляет примерно 80 мм.
Ручные тиски
Универсальные тиски.
Их применяют для крепления небольших заготовок.
Универсальные тиски фиксируются на столешнице верстака с помощью крепежных болтов.
Универсальные тиски
Специальные тиски.
Удобны тем, что их легко можно поворачивать в какой угодно плоскости, и регулировать как в вертикальном, так и в горизонтальном положении. Это позволяет располагать и фиксировать элемент для обработки по собственному усмотрению.
Специальные тиски
Классификация слесарных верстаков
Слесарные верстаки могут быть различных видов.
Выделяют одно- и двухместные конструкции. Тип приспособления зависит от количества имеющихся у него тумбочек.
В основном диаметр слесарного верстака, имеющего одну тумбочку, составляет 120×80 см, и от 80 см в высоту. Такой тип одноместного верстака по праву признан самым удобным.
Одноместный верстак
Верстаки, состоящие из нескольких тумбочек, обычно изготавливают на крупных специализированных предприятиях.
Размеры двухместного верстака примерно равны 280 см в длину.
Существуют также и бестумбовые приспособления.
Однотумбовый верстак изготавливают из высококачественного металла, толщина которого достигает 2 мм.
Рабочая поверхность подобной конструкции чаще всего выполняется из дерева или оцинкованного материала. Нередко данные верстаки оснащены навесными полочками для хранения оборудования и других устройств.
Двухместный рюкзак с навесными полочками
Одно – и двухместные слесарные верстаки различаются между собой только количеством тумбочек. Чем больше ящичков и шкафчиков предусмотрено в приспособлении, тем удобнее в нем хранить различные инструменты и строительные материалы.
На сегодняшний день особой популярностью пользуется усиленный верстак с металлической крышкой, достигающей 5 мм в толщину. Все элементы конструкции соединяются между собой крепежными болтами.
Общее описание столярного верстака
В основе любого столярного верстака, независимо от количества операций, которые предполагается выполнять с его помощью, всегда находится обычный деревянный стол. Именно на нем мастер и будет столярничать, сверлить детали, обрабатывать поверхности, собирать деревянные безделушки в одну сложную конструкцию и удивлять окружающих своими навыками.
Хороший массивный стол – это основа. А все остальное – тиски, струбцины, ящики с инструментами и крепежными деталями – все это неизменные атрибуты самого полезного приспособления столярной мастерской.
Проектирование верстака
Высоту приспособления необходимо соотносить с собственным ростом. При среднем росте человека (170 см) рационально изготовить верстак высотой 90 см. За таким столом будет очень удобно работать.
Комплектация верстака для дома выбирается с учетом тех работ, которые планируется на нем производить. В привычном понимании верстак должен иметь упоры, углубления на рабочей поверхности для различных деталей и тиски.
При проектировании конструкции необходимо учитывать, какая рука у мастера является ведущей – левая или правая.
Проект простого одноместного верстака
Габариты верстака по большей части зависят от размеров помещения. Установлены следующие стандартные размеры рабочего стола: 2×1 м.
Лучше располагать конструкцию возле окна. Необходимо предусмотреть и дополнительные источники освещения. Неподалеку от верстака нужно оставить место для розеток.
При возможности установите верстак возле окна
Использование стройматериалов
- Универсальным строительным материалом для изготовления рабочего стола считаются строганные брусья. Размер ножек конструкции обычно составляет 7×10 см.
Ножки верстака из строганных брусьев
- Крышкой верстака может служить старая ненужная дверь. Толщина досок, используемых для столешницы, должна быть около 5-6 см.
- Перед изготовлением приспособления необходимо определиться, каким будет верстак – стационарным или разборным. Исходя из этого, выбирается крепление (болты, шурупы, гайки, гвоздики).
- Желательно, чтобы рабочий стол имел несколько тисков. Один можно установить сбоку, а другой – спереди. Тиски удобны тем, что они фиксируют изделия, предназначенные для обработки. Универсальная ширина губок тисков равняется 5 см.
Крепление тисков на верстаке
Как изготовить слесарный верстак своими руками
В первую очередь, необходимо продумать место, где будет располагаться конструкция. А также стоит предусмотреть, где будут установлены розетки.
Оптимальный размер одноместного рабочего стола составляет 80х80х150 см.
Каркас и столешница слесарного верстака обычно изготавливается из жесткого металла. В некоторых случаях используют стальные профильные трубы.
Каркас верстака из профильных труб
Основное свойство, которым должна обладать конструкция – устойчивость. Главное, чтобы верстак выдерживал тяжелые нагрузки. Те же требования предъявляются и к столешнице рабочего стола. Она должна быть надежной.
Толщина крышки верстака составляет около 5 см. Рабочую поверхность обивают линолеумом или текстолитом для защиты от различных повреждений во время обработки заготовок. Толщина стального покрытия равна примерно 0,5 см.
Столешница для верстака должна быть надежной
В готовом виде самодельный верстак будет представлять собой полупромышленное приспособление, на который при необходимости можно установить тиски.
Посредством сварочного оборудования соединяют между собой каркасные уголки. Стальную крышку верстака обычно приваривают, а деревянную надежно фиксируют крепежными болтами. Свободное пространство под крышкой-столешницей можно отвести под ящички, полочки или шкафчики.
В последнее время особенную актуальность получили трансформирующиеся верстаки. Они имеют раздвижную крышку и несколько деревянных рам, соединенных между собой в виде ножниц.
Трансформирующийся верстак
Если готовый слесарный верстак пропитать антисептическим средством, то он прослужит значительно дольше.
Каркас рабочего стола, как правило, изготавливают из мягких древесных пород, а крышку – из твердых.
Разновидность верстака не влияет на выбор места, в котором он будет располагаться.
Приспособление должно быть максимально надежным и устойчивым.
Стол для фрезера и циркулярки своими руками
С чего начать изготовление стола? Как и любая другая конструкция, он должен начаться с рабочего эскиза. Именно этот документ даст ясное представление, каким именно будет стол, и что нужно для его изготовления. Чертеж разрабатывается с указанием реальных размеров, что в процессе даст возможность рассчитать необходимое количество материалов.
Основные требования, предъявляемые к рабочей поверхности столярных станков
Первое, что объединяет фрезерный станок и циркулярку – это необходимость наличия рабочей поверхности или, другими словами, столешницы. Она должна быть:
- ровной и гладкой. В противном случае возможна деформация заготовок;
- жесткой. Прогиб рабочей поверхности в процессе использования не допускается. Это может привести к изменению заданных параметров обработки, что повлечет брак детали;
- изготовлена из материала, позволяющего без затруднений установить упоры, прижимные планки, гребенки, щитки и кожухи ограждения для соблюдения безопасности при работе;
- выполнена в соответствии с размерами предполагаемых к обработке заготовок. Все операции должны производиться без стеснений и ограничений.
Основные требования к конструкции стола
Стандартный стол под циркулярную пилу имеет габариты 1,2×1,2 метра. В определенных случаях размер может быть изменен пользователем для обработки нестандартных заготовок. Высота рабочей поверхности составляет 0,85 метра. Она может быть больше или меньше, в зависимости от роста обслуживающего персонала.
В качестве основы для универсального стола можно применить столешницу станка под циркулярную пилу. Так как пильный диск располагается в левой части стола, то в правой можно разместить фрезер. Его устанавливают с учетом места под обрабатываемые заготовки. При этом следует помнить, что мастер, выполняющий фрезеровку, должен находиться в торце с правой стороны стола, а не перед фрезером. Это обязывает установить максимальное ограждение всех движущихся частей, чтобы предотвратить контакт с человеком.
Самодельный верстак
Верстак своими руками – отличный вариант для тех мастеров, которым надоело в качестве рабочего стола использовать табуретки или другие атрибуты мебели.
Универсальная и функциональная конструкция может стать превосходным местом, где можно творить и хранить разнообразные инструменты.
Верстак для дома должен иметь следующие свойства:
- вместительное пространство для хранения стройматериалов;
- в столешнице верстака обязательны углубления для фиксации заготовок;
- конструкция должна быть устойчивой;
- продуманная конфигурация приспособления;
- идеально ровная рабочая поверхность.
Конструкция верстака должна быть устойчивой
Изготовление верстака из фанеры
Для изготовления такого самодельного верстака, потребуется:
- правило, длиной 2 м;
- электропила в виде диска;
- зубчатый шпатель 2х2 мм;
- клей «Момент», предназначенный для склеивания фанеры;
- фанерная полоска 1,22х0,3 м;
- лист фанеры, толщиной 1,8 см.
- струбцины.
Инструменты для изготовления верстака
Данный верстак будет представлять собой конструкцию, изготовленную из нескольких фанерных листов.
Размеры столешницы должны составлять 1,5х0,6 м, а толщина крышки достигать 7,2 см.
Фанера относится к довольно дорогим стройматериалам, поэтому один фанерный лист может обойтись примерно в 1 тысячу рублей без учета доставки.
В целях экономии можно использовать только один лист фанеры.
В первую очередь необходимо сделать заготовки для столешницы рабочего стола. Для этого один лист фанеры нужно разделить на несколько равных частей, размерами 1,52х0,61 м.
Затем, проверив плоскость листов, потребуется сложить их друг к другу таким образом, чтобы выпуклой стороной они были внутрь.
После этого части необходимо склеить между собой. Клей наносится обычной кистью на одну поверхность какой-либо фанеры быстро, за считанные минуты.
Это довольно сложный процесс.
Вместо клея «Момент» можно использовать ПВА, предназначенный для мебели. Клей обязательно должен быть высокого качества.
Верстак из фанеры
А также необходимо заранее позаботиться о том, чтобы под рукой были струбцины и доски, которыми можно будет прижать склеивающиеся части фанеры.
При затягивании струбцин нужно держать плоскость фанерных листов под контролем. В этом поможет такой инструмент, как правило. Столешницу верстака не получится зажать струбцинами, поэтому ее можно не нагружать дополнительно.
Несколько листов фанеры лучше склеивать между собой на гладкой поверхности. После нанесения клея, склеенные части придавливают сверху тяжелым грузилом.
В доме может и не найтись ровная поверхность для изготовления данной конструкции, однако струбцин будет вполне достаточно, чтобы придавленные грузом листы, крепко склеились.
Необходимо дождаться, когда просохнет клей, убрать струбцины и перейти к следующему шагу.
Рабочая поверхность верстака должна иметь размер 1,5х0,6 м.
Важно, чтобы самодельный верстак обладал правильной геометрической формой.
План сборки верстака простой конструкции
Для этого можно ориентироваться по уголку фанеры. Из фанерных полосок, шириной около 15 см, нужно изготовить периметр для верстака. Получившиеся полоски распределяют по периметру столешницы.
Опоры рабочего стола изготавливаются из бруса размером 4х6 см.
Ножки верстака создают подобие нескольких склеенных деталей и одного брусочка.
Высота конструкции должна быть пропорциональна росту мастера, чтобы за верстаком было комфортно работать.
При помощи клея производится сборка ножек.
Самодельный верстак будет устойчивым, если при его сооружении точно соблюдались замеры.
Ножки приспособления прикрепляются к столешнице верстака посредством саморезов, размеры, которых должны составлять 8х120 мм.
На крышке рабочего стола потребуется просверлить углубления для фиксации различных изделий при обработке.
План сборки верстака с полками для хранения
Таким образом, изготовление самодельного верстака проходит в следующие этапы:
- Склеивание нескольких фанерных листов размером 1,52х0,61 м.
- Для эффективности, склеивающиеся части фанеры, необходимо придавливать сверху грузом.
- Можно использовать как столярный клей «Момент», так и ПВХ, но высокого качества.
- Для придания верстаку правильной геометрии необходимо взять в качестве ориентира небольшие фанерные пластины размером 15 см. Они распределяются по периметру крышки рабочего стола.
- Ножки верстака представляют собой некую склеенную конструкцию, состоящую из нескольких деталей и одного брусочка. Они прикрепляются к крышке приспособления при помощи саморезов (8х120 мм).
- Просверлить на столешнице верстака углубления, которые в дальнейшем понадобятся для фиксации заготовок во время обработки.
- Соорудить под крышкой верстака ящички, полочки или шкафчики, в которых будет храниться оборудование.
Существует множество разновидностей верстаков для дома. Каждый тип конструкции обладает определенными характеристиками и особенностями.
Для защиты приспособления от различных повреждений во время рабочего процесса, крышку верстака обивают специальным материалом. При необходимости рабочее место оснащают тисками.
Деревянные тиски для верстака
Приспособление заметно облегчает рабочий процесс, делает его удобным и комфортным.
Сделать верстак своими руками довольно просто. Нужно лишь следовать инструкции и понимать, для каких целей он изготавливается.
О столярных верстаках
Устройство и назначение верстака
Столярный верстак – это рабочий стол для ручной и механической обработки деревянных изделий. Конструкция и эргономика классического столярного верстака позволяют фиксировать детали в различных пространственных положениях и с максимальным удобством выполнять основные столярные операции: изготавливать деревянные детали, производить сборку конструкций, покрывать их отделочными составами. Традиционный столярный стол предназначен для работы с пиломатериалом длиной до 3-3,5 м. Для обработки более длинных заготовок используют верстак плотника.
Стол для столярных работ состоит из верстачной доски (крышки) и подверстачья (несущей рамы). Традиционный верстак оснащают передними (фронтальными) и задними (торцевыми) тисками с помощью которых заготовки фиксируют в необходимых пространственных положениях.
В крышке стола и деревянных губках тисков присутствуют отверстия. Они предназначены для установки прижимов и упоров различного сечения и высоты.
Расставив упоры в нужной конфигурации, между ними располагают деталь и поджимают винтовым механизмом тисков. Таким образом заготовка надежно фиксируется в горизонтальном положении. Исходя из толщины деревянной детали, используют упор соответствующей высоты, который не будет выступать за край заготовки и мешать обработке.
Как подобрать оптимальную высоту верстака?
Высота столярных верстаков варьируется в пределах 85-95 см. Оптимальную высоту стола подбирают ориентируясь на рост мастера. Если, стоя у верстака, ладони свободно упираются в его крышку, значит ростовка подобрана правильно. За таким верстаком будет удобно выполнять все основные операции, без частых сгибаний и вытягиваний, которые приводят к быстрому утомлению.
Из каких материалов лучше изготавливать конструкцию?
Столярный верстак должен обладать достаточной прочностью и жесткостью, поскольку при эксплуатации он подвергается большим нагрузкам как статическим, образующимся под весом массивных заготовок, так и динамическим, возникающим в процессе пиления, сверления, ударов и пр. Достаточные характеристики прочности обеспечиваются не только особенностями крепежных узлов, но и типом используемых материалов.
Для изготовления основания традиционно применяют древесину хвойных пород. Крышку стола изготавливают из прочной древесины: дуба, бука, ясеня, клена и пр. Пиломатериалы, используемые для создания верстачной доски, должны быть сухими (влажность порядка 12%) без сучков и других пороков.
Об изготовлении верстачной крышки
Опыт показывает, что при изготовлении столярного верстака своими руками целесообразней приобретать уже готовый клееный щит, который станет заготовкой для крышки. Силы и время потраченные на раскрой, прифуговку кромок, склеивание щита и его выравнивание при создании столь массивной детали окажутся несопоставимы с сэкономленными средствами.
При выполнении работ, которые увеличивают риск повреждения крышки: сверлении, долблении и пр., рабочую поверхность верстака лучше застелить толстым фанерным листом или ДВП, вырезанным по форме крышки. Сделать этот простой настил целесообразно сразу вместе с верстаком.
Источник
