Литье латуни в домашних условиях: оборудование, технологии

Человечеству известно множество металлов и сплавов на их основе. Одним из известнейших является латунь. Это соединение на основе меди, к которой добавляются сторонние цветные металлы. Из этого материала изготавливаются различные детали, элементы для электрооборудования. Литье латуни позволяет делать из неё заготовки различной формы, размера. Проводить его можно на предприятии или в домашних условиях.

Литье латуни

Характеристики и сферы применения латуни

Латунь — это сплав главными компонентами которой являются медь и цинк. Традиционное соединение представляет собой смесь 70% первого металла, 30% второго. Однако существуют материалы где содержание цинка достигает 50%.

Чтобы понимать, как правильно работать с этим соединением, нужно разобраться с его характеристиками:

Температура плавления — до 950 градусов.
Плотность — около 8,7 тонн на м3.
Электросопротивление — 0,08 микрон на метр.
Теплоёмкость — 0,377 кДж/(кг·К)

Изделия из латуни могут представлять собой смесь из меди и цинка, или этих двух компонентов и дополнительных легирующих добавок. Сплав применяется в разных отраслях:

изготовление комплектующих для часов;
создание статуэток, украшений, элементов интерьера;
изготовление деталей, используемых в машиностроении;
создание комплектующих для электрооборудования.

Латунь обладает хорошим показателем свариваемости. Кроме того, она имеет высокий показатель защиты от коррозии. Благодаря этих характеристикам, сплав используется, как защитное покрытие для других металлов при изготовлении металлоконструкций.

Литейные модели

Художественное литье бронзы и латуни предусматривает получение максимально гладкой поверхности, поэтому для воссоздания модели используются достаточно твердые материалы:

Для получения максимально гладкой поверхности, она подвергается устранению пористости шпатлеванием, грунтованием и покрытием лаком. Литейные модели изготавливаются разъемными; неразъемными — подходят для отливки изделий простой формы; специальными для деталей имеющих достаточно сложную конфигурацию.

Для» много компонентных температурные режимы повышаются до 895 °С — 1070 °С из-за ввода легирующих компонентов с высокой температурой плавления.

История технологии

Историки говорят о том, что латунь появилась одновременно с бронзой. Из сплавов изготавливали украшения, наконечники для орудий труда, оружия, посуду, столовые приборы.

Чтобы изготовить какой-либо предмет, нужно было знать технологию литья из латуни. Со временем метод развивался, совершенствовался. Сегодня материал можно изготавливать дома или на производстве. Для этого нужно точно проводить технологический процесс, следовать правилам, правильно выбирать инструменты, сырье.

Изделие из латуни

Как оформить заказ

Большинство товаров, представленных в каталоге художественно-производственной мастерской «Калежа», созданы с помощью литья под давлением. При этом опытные специалисты не тиражируют ранее изготовленные сувениры и фурнитуру.

Мастерская «Калежа» производит продукцию по индивидуальным проектам, разработанным профессиональными дизайнерами.

Также заказы выполняются по предоставленным эскизам. Заявку можно оформить по номерам телефонов в Москве: 8 (499) 135-01-53

,
8 ,, 8 (499) 135-83-01
или по электронной почте художественно-производственной мастерской «Калежа»: [email protected]

Адрес и схема проезда указаны в соответствующем
разделе.
Оперативно рассчитаем стоимость заказа Изготовим и отремонтируем пресс-формы Произведем механическую обработку Согласуем нужные сроки исполнения

Тонкости технологии

Технология художественного литья латуни схожа с изготовлением изделий из бронзы. Она имеет некоторые тонкости, о которых следует поговорить до начала работы с материалами:

Прежде чем сделать отливку необходимо выбрать расходные металлы, расплавить их. Для этого используются разные виды печей. Благодаря низкой температуре плавления, изготовить конструкция для плавки можно самостоятельно. Она будет состоять из газовой горелки, термоустойчивой емкости.
Важный этап во время изготовления изделий — заливание расплавленного сырья в подготовленную заранее форму. Продолжительность процедуры не более 2 минут. Если выполнять заливку неправильно, изделие может получить раковины из шлака, пригары, углубления, спаи. Готовая деталь будет испорчена или потребует дополнительной обработки.
Охлаждаться сплав должен равномерно, без использования охлаждающих жидкостей.
Деталь после извлечения из формы требует дополнительной обработки. После литья на ней остаются литники, заливы, выпоры, прибыли. Их необходимо убрать.

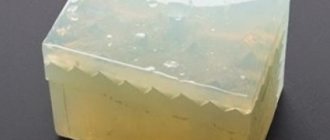

Нельзя забывать про то, что формы бывают многоразовые, одноразовые. Из первых заготовки извлекаются клещами. Вторые разбиваются молотом.

Литье латуни в гипсовые формы – Справочник металлиста

Гипс полугидрат CaSO4в смеси с полуангидридом веществаγCaSO4используется для отливок из цветныхсплавов, а так же для изготовлениямоделей и модельных плит, для небольшихотливок изготавливают смесь из 20% гипса,80% асбеста + воды. Механизм образованияпрочности – гидратация (чем большеасбеста, тем меньше берут воды).

Длятонкостенных отливок с тонким рельефоми чистой поверхностью рекомендуютвместо асбеста мелкозернистый порошоккварца, такая смесь более прочная, чемцементная и имеет низкую газопроницаемость,поэтому ее проплавляют в автоклавахпри давлении 2 МПА в течение 8 часов,после чего сушат 10-20 часов. Для повышениягипсовых смесей в них можно вводить ПАВ– это позволит, при вспенивании гипсовогошликера, повышение количества газовыхпузырьков, что при исследуемомзатвердевании смеси способствуетгазопроницаемости.

Такая гипсовая формаобладает микропористостью и высокойгазопроницаемостью, что позволяетполучать в ней отливки из сплавов,выделяющихпри затвердевании повышенноеколичество газов.

Химические процессы при твердении гипсовых смесей

Твердениесистемыгипс — вода

Послеперемешивания гипсовой смеси (ее основойявляются безводный сульфат кальция,полуводный гипс и полуангидрид)с водой образуется твердый гидратированныйсульфат кальция в соответствиис уравнением

2 (CaSO4)• Н2О+ ЗН2О= 2 (CaSO4• 2Н2О). (14)

Время твердения гипса зависит от маркигипса, количества воды, от температурыводы, от дисперсности гипса. При маломсодержании воды смесь плохо заливается,быстро твердеет, выделяет повышенноеколичество тепла, с одновременнымувеличением количества объема. Времятвердения гипса с повышением температурыводы увеличивается, поэтому следуетиспользовать холодную воду.

Технологическиесвойства
гипсовыхсмесей
Придостаточномколичестве воды гипсоваясмесь кашеобразна, достаточно текуча,медленно твердеет и не имеет склонностик увеличению объема. После твердениясмеси и нагрева формы перед заливкойвозникает усадка, которая может вызватьрастрескивание гипсовых форм. Чем большеводы содержит полуводный гипс,тем больше его усадка при нагревании.

Дляснижения усадки в гипсовую смесьвводят повышенное количество пылевидногокварца, минимальное количествогипса и добавки, вызывающие расширениегипса.

Прочностьвысушенных гипсовых смесейувеличивается при снижении содержанияводы и пылевидного кварца. Смесигипса с кварцевым заполнителемотносительномалоупруги, поэтому формы, изготовленныеиз них, деформируются незначительно.Кварцевые смеси требуютменьшего количества воды, чем асбестовые,так как меньше ее поглощают. Линейнаяусадка таких смесей также меньше,чем асбестовых смесей.

Достоинства гипсовых смесей:

— Удовлетворительная прочность

— легкая выбиваемость

Недостатки:

— недостаточная термостойкость

— ограниченная область применения

— наличие усадки смеси и возможноерастрескивание форм. Для снижениярастрескивания вводят пылевидный кварци снижают количество гипса.

Литье в этилсиликатные формы

Керамическиеформы применяются при изготовленииточных отливок по выплавляемыммоделям или по Шоу-процессу. Формовочнаясмесь имеет кашеобразную консистенциюи состоит из твердого керамическогокомпонента и жидкого связующего.

Для керамических форм используютсяследующие огнеупорные наполнители:

пылевидный кварц(маршалит) ПК1, ПК2, ПК3. Для керамических форм ПК2, ПК3.
электрокорунд. Используется для тугоплавких Ме и сплавов на основе Mg.
цирконовая мука
двуокись титана. Применяется для высоколегированных сталей и других сплавов с основным характером оксидов.

Чаще всего для керамическихформ применяется кремнезем SiO2в виде пылевидного кварца (маршалита).Как уже отмечалось выше, кварц вследствиеизменения его кристаллическихмодификаций отличаетсярезким изменением объема при нагреваниии плавится при температуре 1550°С.

Кроме кварца при изготовлении керамическихформ используют:

Глинозем

А12О3— искусственный корунд— применяется в виде порошка и крошки,температура плавления 2045° Qпринагреве не происходит существенныхобъемныхизменений.

Силиманит

А12О3• SiO2— природный силикаталюминия — пригоден для точного литьяиз цветных сплавов; плавится притемпературе 1545° С.

Муллит

ЗА12О3• 2SiO2— силикат алюминия, получаемыйискусственно из каолина; плавится притемпературе 1810°С.

Циркон

ZrSiO4— силикат циркония; температура плавлениядо 2430° С.

Молохит

представляетсобой обожженный каолин, который, кромеSiO2иА12О3,содержит оксиды титана, железаи щелочных металлов.

В качестве жидкого связующегоприменяют:

Алкозоли,

или
гидрозоли
SiO2,которые являютсяколлоидными растворами некоторыхорганических соединений кремния. Срединих наиболее важный
тетра-этилортосиликат,
химическаяформула которогоSiO4(C2H5)4.Связь отдельных зереннаполнителя обеспечивается за счетпленокгеля, образующегося под действиемводы и кислого гидролизованногокатализатора.

Гетеросилоксаны

представляютсобой алюмосиликатныеэфиры, которые под действием влаги,содержащейся в воздухе,гидролитически расщепляются на коллоидныерастворы соединений алюминияи кремния. Образующийся гель послеобжига связывает зерна керамики вформе прочных алюмосиликатов.

-Хлор-этоксититанат

применяетсяв растворебензола в качестве связующего формдля сплавов из титана и других металловс высокой реакционной способностью.

Аминоалкилсиликат

и
основнойнитраталюминия
применяютсяв виде спиртовыхрастворов, гидролиз и гелеобразованиекоторых вызываются аммиаком.

Кашеобразнаяформовочная смесь в несколькослоев наносится на модель, присыпаетсякерамической крошкой и сушится. Послеизвлечения или выплавлениямодели образуется керамическая форма.Сушка производится медленно приповышении температуры нагрева на120° С в течение нескольких часов.

Послеудаления остатков углеродистых соединенийи упрочнения силикатного геля формыпоследовательно обжигают притемпературах 400, 600, 800, 1000° С втечение 6—8 ч. Заливку форм металломпроизводятсразу после обжига, пока онине впитали влагу из воздуха.

Как ужеуказывалось, в кварцевых материалахпри охлаждении происходит обратнаяперекристаллизация, которая можетвызватьрастрескивание форм.

Литье меди

Медь — один из первых металлов, освоенных человечеством.

Медь

Благодаря низкой температуре плавления и высокой пластичности она не теряет своей популярности уже пятое тысячелетие. Красный металл широко используется как в промышленности, так и в домашних условиях для изготовления украшений, поделок и деталей путем литья из меди.

В промышленных условиях используются такие технологии, как

Литье меди

Литье меди в формы
Порошковая металлургия
Гальваническое нанесение покрытия
Горячий и холодный прокат
Штамповка из листов
Волочение проволоки
Механическая обработка

Они требуют сложного и дорогого профессионального оборудования, высокой квалификации персонала и сопровождаются высокими энергозатратами.

Проволочное волочение меди

В домашних условиях небольшой мастерской применяются простые технологии, во многом повторяющие приемы работы мастеров медного века. Это медное литье и волочение проволоки, а также ковка и чеканка. Несмотря на простоту и древность технологических приемов, домашние мастера достигают высокого качества изделий. Достаточная точность литья обеспечивается тщательным изготовлением формы.

Характеристики меди

Медь — это металл с относительно низкой температурой плавления (1083С), плотностью 8 г/см3 и высокой пластичностью. Она встречается в природе в виде самородков.

Благодаря этим качествам она стала первым металлом, освоенным человечеством. Археологи находят инструменты и оружие, в захоронениях, датируемых III тысячелетием до н.э.

Скорее всего, человечество освоило медное литье еще раньше, в конце каменного века.

Основные свойства металлов подгруппы меди

Латинское название металла- Cuprum связывают с названием острова Кипр, известного античного центра производства бронзовых изделий. Сплавы на основе меди — бронза и латунь обладают высокой прочностью и меньше подвержены окислению. Бронза широко применялась как основной металл человечества вплоть до освоения массовых технологий производства стали.

Медь обладает отличной электро- и теплопроводностью. Это обуславливает ее широкое использование в электротехнике и теплотехнике.

Кроме того, медь обладает выраженными бактерицидными свойствами.

Оборудование для плавки и литья меди

Для литья меди в домашних условиях не требуется особо сложного или дорого оборудования. Приобрести его или изготовить самостоятельно вполне по плечу домашнему мастеру.

Потребуется

Тигли — цилиндрические открытые сосуды.

Примеры графитовых тигелей

Стальные щипцы для снятия и постановки тигля в печь.
Муфельная печь или газовая горелка.
Стальной крюк для снятия корки из окислов с поверхности расплава.
Форма для литья.

Прежде всего, нужно расплавить медь. Чем лучше будет измельчено исходное сырье, тем быстрее произойдет расплав. Плавление будет происходить в тигле из керамики или огнеупорной глины.

Муфельная печь должна быть оборудована термометром и застекленным оконцем для визуального контроля.

Электронная система регулировки и поддержания температуры сделает медное литье проще и обеспечит лучшее качество отливки.

Формы для медного литья делается на основе модели. В зависимости от выбранной технологии формы бывают одноразовые (из специально отформованной в опалубке смеси) и многоразовые — стальные кокили. В последнее время получили распространение формы из высокотемпературного силикона.

В домашних условиях чаще применяют одноразовые формы. Модель изготовляют из воска или специальных сортов пластилина. Модель полностью повторяет пространственную конфигурацию будущего изделия. При заливке в форму горячего расплава воск плавится и вытесняется металлом, занимающим его место и повторяющим все детали рельефа формы. Такая форма называется выплавляемой.

Выжигаемая форма для литья меди

Существуют также выжигаемые формы. В них применяется модель, сделанная из горючего материала, например папье-маше. Модель в этом случае сгорает при заливке высокотемпературного расплава, продукты сгорания в виде газов выходят через заливное отверстие.

Что потребуется для литья?

Чтобы плавить латунь, нужно изначально подготовить оборудование, инструменты для проведения работ. К нему относятся:

Формовочные композиции. Изготавливаются из огнеупорных материалов. Форма выбирается зависимо от требуемого готового изделия.
Специальные щипцы, с помощью которых делали извлекаются из форм после застывания.
Нагревательное оборудование. Можно использовать покупную модель или изготовить печь самостоятельно. Для сборки понадобится шамотный кирпич, огнеупорная мастика. Для нагревания можно использовать газовую горелку или проволоку из нихрома.
Тигель — емкость, которая заполняется расходными материалами. Они плавятся во время нагревания. Затем мастер переливает расплавленные металлы в подготовленную заранее форму. Тигель изготавливают из глины или графита. Дополнительно используется жаропрочная обмазка, которая увеличивает долговечность емкости.

Для того чтобы достать тигель из печи, используются полукруглые щипцы.

Придание отлитому изделию привлекательного внешнего вида

Изделие, которое только что извлекли из литейной формы, выглядит достаточно непрезентабельно. На его поверхности может остаться пригоревшая формовочная смесь и обнаруживаются другие поверхностные дефекты. Первым этапом приведения отлитого из бронзы предмета в нормальное состояние является его очистка. Для выполнения такой процедуры используются металлические щетки или шлифовальные машинки (в качестве рабочего органа на них устанавливается проволочный круг).

Несмотря на то, что латунь и бронза отличаются хорошей текучестью и при выполнении литья хорошо заполняют все углубления в форме, получить на готовом изделии тонкий рисунок практически невозможно. Чтобы сформировать подобный рисунок, используют такую доводочную операцию, как чеканка. Она выполняется при помощи специального инструмента. В зависимости от сложности и тонкости рисунка, который необходимо сформировать на поверхности отлитого из бронзы изделия, операция чеканки может занимать различное количество времени.

Ручная чеканка бронзовой статуэтки

Следует иметь в виду, что чеканка – это самый творческий этап процедуры литья, от качества и тщательности ее выполнения напрямую зависит то, как в конечном итоге будет выглядеть изделие. Именно поэтому подходить к выполнению такой операции следует очень ответственно и с максимальной аккуратностью.

В зависимости от задумки мастера, выполняющего литье из бронзы или латуни, а также от требований к декоративности, поверхность отливки может покрываться искусственной патиной, позолотой, серебром, слоем никеля или хрома. Предметы, которые имеют сложную конструкцию, часто отливают не целиком, а отдельными частями, которые затем необходимо правильно соединить. Выполняется такое соединение при помощи специальных замков, изначально предусмотренных в конструкции. Для того чтобы не перепутать такие замки и правильно сопоставить их элементы друг с другом, их часто маркируют.

Подготовительные работы

Прежде чем начинать изготавливать отливку нужно подготовиться к проведению основных работ. Изначально нужно разработать эскиз будущего изделия, зарисовать его на бумаге. По готовому чертежу сделать форму для заливания расплавленного сплава. Она изготавливается из глины и кварцевого песка. Существуют многоразовые, одноразовые формы. Первые изготавливать труднее, но они могут применятся при серийном изготовлении изделий из металлических сплавов.

После изготовления детали из латуни потребуется дополнительная обработка для устранения дефектов, возникающих при литье. Для этого поверхности отливки подвергается химической обработке. С помощью активнодействующих растворов с поверхности заготовок удаляются дефекты.

Поверхность отливки

Преимущества и недостатки

К преимуществам литья металлов под давлением относятся:

улучшение условий для усадки отливки;
высокая герметичность изделий;
глубокий рельеф;
точное соблюдение размеров;
широкие художественные возможности;
минимальная потребность в специальной обработке полученных предметов;
качественное изготовление небольших тиражей продукции (от 10 до 100 штук);
оптимальный набор условий для выпуска медалей, значков, мебельной фурнитуры тиражом до 1000 штук.

Среди недостатков, которые имеет литье под давлением, можно выделить:

долгую подготовку к изготовлению изделий (не менее недели);
сложность конфигурации отливки;
высокую стоимость расходных материалов.

Латунное литье — сплавы

ЛЦ14К3С3; ЛЦ37Мц2С2К; ЛЦ40Мц3Ж; ЛЦ16К4; ЛЦ38Мц2С2; ЛЦ40С; ЛЦ23А6Ж3Мц2; ЛЦ40АЖ; ЛЦ40СД; ЛЦ25С2; ЛЦ40Мц1.5; ЛЦ30А3; ЛЦ40Мц3А; ЛА; ЛКС; ЛС; ЛАЖМц; ЛМцЖ; ЛСд; ЛК; ЛМцС; ЛК1; ЛМцСК; ЛК2; ЛОС; Л59; Л70; Л96; ЛАН59-3-2; ЛКС65-1.5-3; ЛО60-1; ЛС59-1; ЛС74-3; Л60; Л75; ЛА77-2; ЛАНКМц75-2-2.5-0.5-0.5; ЛМц58-2; ЛО62-1; ЛС59-1В; Л63; Л80; ЛА85-0.5; ЛЖМц59-1-1; ЛМцА57-3-1; ЛО70-1; ЛС60-1; Л66; Л85; ЛАЖ60-1-1; ЛЖС58-1-1; ЛМш68-0.05; ЛО90-1; ЛС63-3; Л68; Л90; ЛАМш77-2-0.05; ЛК80-3; ЛН65-5; ЛОМш70-1-0.05; ЛС64-2.

Литье из бронзы: технология художественного бронзового литья

Литье бронзы позволяет изготавливать изделия, отличающиеся исключительной декоративной привлекательностью. Технология литья из данного сплава, основу которого составляет медь, известна на протяжении многих веков, но и в наше время она продолжает совершенствоваться.

Внешний вид бронзовых изделий говорит об кропотливом труде мастера, превращающего безликий металл в художественное произведение

Ювелирное литье в домашних условиях для новичков

Но как же мы будем наплавлять парафин на кольцо, когда он невероятно текуч и непредсказуем? Оказалось, все гораздо проще. В процессе мастер понял, что парафин еще долгое время остается пластичным и его возможно деформировать как пластилин. Так и вышло. Он просто слепил нужную форму кольца и продолжил. Правда пройтись паяльником бы не помешало, для того чтобы сплавить слепленые границы. Но мастер решил этого не делать. Позже на отливки это отобразится в виде брака, но не такого страшного, чтобы нельзя было носить это кольцо. Теперь нам нужно обработать слепленную модель. Мастер решил это делать на наждачной бумаге, но не помнит, была эта сороковка или шестидесятка, но точно очень грубая. И опять же неспроста. Дело в том, что крупное зерно наждачки, оставляет глубокий след на парафине и придает ему текстуру. Поэтому аккуратно пройдясь по лицевой части кольца грубой наждачкой, так и оставим получившуюся текстуру для отливки. Так как парафин в любой момент мог подвести, чистовую обработку мастер решил оставить все же для латунной отливки.

Откладываем модель в сторону и готовим основания для фиксации модели. Самое простое – сделать его из пластилина. Разминаем его и лепим полусферу, в которую в будущем будем устанавливать литники и в последующем эта сфера станет неким кармашком для плавки металла перед заливкой. Поэтому не стоит делать сферу слишком плоской. Нужно чтобы в ней поместился весь расплавленный металл. К моменту литья вы все поймете и сами увидите как это выглядит.

В качестве опоки (металлической оправки для заливки формовочной смеси), можно взять самую обыкновенную металлическую трубу, например, в сантехническом магазине должны быть отрезки подходящего размера.

Литники изготовим из 2-ух гвоздей. Откусываем кусачками лишнее и устанавливаем их в нашу пластилиновую сферу. После их установки, нам каким-то образом нужно прикрепить парафиновую модель к металлическим литникам. Для этого автор решил взять горелку и слегка нагреть гвозди, а после прислонить к ним кольцо. Горячие гвозди легко проплавят парафин и войдут в глубь модели.

И на самом деле, вышло неплохо. Когда гипс окрепнет, то можно почистить форму от наплывов, и отделить пластилин с литниками. Теперь следует наиболее ответственный момент – момент прокалки формы. В инструкции к формовочной массе, идет тех карта, где указан цикл прокалки в 15 часов. Но так как это идёт в разрез с коленочными технологиями, то справедливо будет сократить это время до 40 минут.

Это плохо и неправильно, но все же возможно. Тут главное дать плавный нагрев вначале, чтобы вода с гипса начала испаряться, а парафин начал плавно плавится и вытекать. Мастер воспользовался для этого кровельной горелкой, так как она у него была. Вы же можете обойтись бытовой горелкой, или начать можно с самой обыкновенной духовки, так будет правильнее. Только не забывайте ставить форму литниками вниз в какой-нибудь поддон, чтобы было куда стекать парафину.

Заливать металл в домашних условиях можно несколькими способами: с помощью картошки, глины, или любого другого плотного влагосодержащего материала. Но автор этот способ так и не освоил, поэтому он будет лить металл с помощью ручной центрифуги.

Выглядит она в виде стакана с четырьмя болтами (для более надежной фиксации опоки), цепочки и ручки из пвх трубы с подшипниками внутри (для продолжительного беспрепятственного кручения).

Автор сварил эту штуку сам, вы же можете обойтись, к примеру, металлической кружкой.

Греем форму до красна и готовимся к заливке латуни. В качестве исходного материала можно взять латунные сантехнические фитинги. Они отлично для этого сгодятся. Ну или если вы посмелее, можете сразу лить серебро или даже золото. В коленочных технологиях нет ограничения по металлу.

Берем лист и делаем из него. все

Ещё немного о технологии. Что можно сделать из листовой меди, латуни и т.д. То, что для опытных ясно и понятно, для новичков часто откровение. Думаю меня дополнят и получится полезная подборка. Понятно, что один всего знать не может.

Способы формообразования могут быть разные. Не самый простой, но очень эффективный- давление на токарном станке. Можно давить как бы обволакивая пуансон, а можно загоняя лист в матрицу. Исходя из задачи точим оправку, материал оправки дерево, пластик, металл. Не очень глубокую вытяжку меди можно вполне сделать на дереве. Глубокую и точную лучше делать на стальной полированной оправке.

Простые работы можно делать деревом твердых пород смазав его густой смазкой или мылом. Предпочтение нужно отдать древесине с не выраженными слоями бук, клен, граб. В резцедержатель зажимаем пруток с выступами-упорами для палки-давчика и работаем палкой как веслом в уключине. Более ответственные работы лучше производить роликами отвечающими формой и размером будущему изделию. Часто в качестве роликов используют шарикоподшипники подходящего диаметра, которые можно крепить и в вилку, и сбоку, и просто одев его на подходящий болт.Державка крепится на место резца, на другую сторону резцедержателя зажимаем любой подходящий пруток, резцедержатель расслабляем и давим на заготовку рычагом-прутком. Можно одновременно использовать суппорты для выбора точки приложения усилия.

Кроме того полезно иметь гладило, можно сделать несколько разных из старых напильников или надфилей. Особо хороши гладила из победита, делать их тяжело, но потом труд окупится. Прелесть победитовых в том, что они никогда не цепляют материал, ни мягкую медь, ни серебро, ни тем более латунь, даже на сухую. Стальной инструмент нужно смазывать, хорошо воском натуральным или современным модельным. Кроме формообазования победитовые гладила хороши для полирования как при вращении изделия на станке, так и просто нанося рукой зеркальные штрихи вплотную один к одному. Можно повторять движения в поперечном направлении. Тут немного опыта и все будет понятно. У вас больше не будет непрополированных мест из-за невозможности подобраться полировочным кругом. На следующих фото приведены предметы требовавшие точности и повторяемости. Оправки в этом случае были сделаны из стали, поверхность была полированной, цилиндрические с виду поверхности имеют конусность, в противном случае бывает очень проблематично снять готовую работу с оправки, это надо обязательно помнить.

Отдельно стоит остановиться на изготовлении кольцевых обойм. заготовка представляет собой кольцо, прижимаем её к оправке в виде торца толстой трубы вспомогательным цилиндром (можно из твердого дерева)и накатываем внешнюю часть заготовки на оправку. Если нужны четкие углы используем ролик из подшипника. Перед закатыванием внутренней цилиндрической поверхности фиксируем внешнюю готовую скотчем или хомутом. Скотч менее надежно, но значительно безопаснее. Вначале мягко загоняем материал в гильзу, затем консольно сидящим на оправке подшипником формируем четкий край. Рюмки сделаны из трех деталей и спаяны припоем ПОС-45. После финишной обработки -гальваническое покрытие. На следующих фото касты под круглые камни диаметром 15 мм и 40 мм.

Предварительно выкатывается цилиндрическая кастрюлька на жесткой оправке. Затем точим точную оправку из твердого дерева, одеваем кастрюльку, поджимаем задней бабкой с центром через прокладку. Начинаем роликом и заканчиваем мелкими давчиками и гладилами. Чтобы снять готовую деталь растачиваем древесину внутри детали и отделив отрезным резцом выламываем оставшийся бочонок. Были многократные попытки сделать такой бочонок из спаянной трубки, получилось только из листа. Шов не выдерживает, видимо дело в разнице твердости шва и остального металла. А еще можно накатывать шестеренки, примерно так же, как делают обычную накатку- рифленку. Для этого нужно найти стальную шестеренку не большую и с нужным зубом. Еще можно накатать зубчатую рейку.

Изделия из латуни своими руками

Литье бронзы позволяет изготавливать изделия, отличающиеся исключительной декоративной привлекательностью.

Технология литья из данного сплава, основу которого составляет медь, известна на протяжении многих веков, но и в наше время она продолжает совершенствоваться.

История технологии

По мнению историков, возраст, который имеет бронзовое литье, составляет 12 тысяч лет.

Изначально при помощи такой технологии из бронзы изготавливались украшения и простейшие орудия труда.

С течением времени данная технология совершенствовалась, и сегодня она представляет собой метод, при помощи которого создают множество уникальных изделий из данного сплава.

Современный уровень развития литья из бронзы позволяет получать из данного сплава меди различные предметы не только в производственных, но и в домашних условиях.

Благодаря изобретению бронзы, а также развитию технологий ее обработки, основной из которых является литье, мы и сегодня можем наслаждаться видом произведений искусства, которые были созданы мастерами еще в Средние века и в античные времена.

Старинный бронзовый набор письменных принадлежностей

Наибольшую популярность бронзовое литье, а также литье латуни – еще одного сплава, основу которого составляет медь, приобрело в эпоху классицизма и европейского барокко. Именно в те времена люди научились использовать эти материалы для того, чтобы создавать уникальные интерьерные элементы и декор.

Такие сплавы, созданные на основе меди, и сегодня активно применяются при изготовлении:

предметов, служащих для оформления интерьера;
ворот и заборов, выполняющих не только декоративную, но и защитную функцию;
скульптурных композиций и сувенирной продукции;
барельефов и элементов оформления осветительных приборов – люстр и бра;
элементов лестничных конструкций и входных групп.

Литьё из бронзы для изготовления рукоятей ножей

Многие из таких изделий, не отличающихся большими габаритами и сложностью форм, можно изготавливать из бронзы и латуни не только в производственных, но и в домашних условиях.

Этапы художественного литья из бронзы

Для того чтобы качественно выполнить литье из такого металла, как бронза, необходимо придерживаться определенной последовательности действий.

В первую очередь следует отразить в эскизе форму изделия, которое планируется отлить из бронзы.

На базе эскиза, над созданием которого на современных предприятиях работают профессиональные художники и дизайнеры, специалисты создают чертеж, в котором точно отражены все размеры будущей отливки. Именно чертеж является базой для изготовления точной модели, которую используют для производства литейной формы.

Для создания модели изделия, которое будет в дальнейшем изготавливаться из бронзы методом литья, могут использоваться различные материалы, в частности:

слоновая кость;
древесина (при этом преимущество отдается таким сортам данного материала, как сосна, ольха, бук, липа);
гипс;
различные виды полимерных материалов.

Полости восковой модели будущей статуэтки заполняются глиной, которая будет удаляться после отливки

Чтобы поверхность модели была максимально гладкой, ее грунтуют, шпаклюют и покрывают несколькими слоями лака.

При изготовлении литейной модели могут быть использованы не только разные материалы, но и различные конструктивные подходы.

Так, модели могут быть:

разъемными (это сложные конструкции, состоящие из нескольких составных элементов, которые могут соединяться между собой по плоским или сложным поверхностям);
неразъемными (модели монолитного, наиболее простого типа, чаще всего используемые для выполнения литья в домашних условиях);
специальными (сюда относятся скелетные или формовочные шаблоны, используемые в тех случаях, когда необходимо сделать литейную форму для изготовления предметов, отличающихся сложной конфигурацией).
