Индукционный нагреватель – принцип работы, достоинства и недостатки, особенности самостоятельного изготовления

Принцип разогрева материалов наведенными токами высокой частоты давно применяется в промышленности. Метод можно использовать в быту для нагрева воды, в том числе в целях отопления дома, так как передача энергии происходит более эффективно и с меньшими потерями. Разберем, что собой представляет индукционный нагреватель, как он работает, какими плюсами и минусами обладает, а также в чем заключаются особенности его самостоятельного изготовления.

Водонагревающий агрегат индукционного типа Источник by.kotel-electr.ru

Индукционное нагревание – что это такое, применение

В настоящее время в промышленности широко применяется метод бесконтактного разогрева заготовок перед выполнением различного рода операций – плавки, сварки, пайки, ковки и проч. Эффективность его настолько высока, что он быстро вытесняет традиционные способы нагрева. При этом ввиду особенностей передачи энергии – без использования проводника – потери минимальны, и потому у метода высокий экономический показатель.

Индукционный нагрев – это повышение температуры предметов из электропроводящих материалов посредством действия в их структуре переменного магнитного поля. Технологическая суть процедуры заключается в следующем:

1. Предмет, который требуется нагреть, помещается внутрь индуктора – свитого в виде спирали проводника.
2. Далее в индуктор посредством специального генератора направляются переменные токи большой силы и различной частоты.
3. В результате проводник начинает излучать переменное магнитное поле.
4. Электропроводящий предмет пронизывается этим полем, в следствие чего в нем возникают наведенные токи.
5. Под действием вихревых токов температура материала повышается.

Простейший индукционный прибор для нагрева Источник ytimg.com
Такая схема «индуктор-предмет» по сути является трансформатором без сердечника. В ней индуктор – это первичная обмотка, предмет – накоротке замкнутая вторичная. Потоки магнитного поля замыкаются между ними по воздуху. На мощных промышленных установка индукторный проводник сам может сильно разогреваться, поэтому для обеспечения безопасности к нему подводится система охлаждения.

Принцип индукционного нагрева находит широкое применение в самых различных областях:

1. Бесконтактная сварка, плавка и пайка сверхвысокой чистоты.
2. Термическая обработка и гибка элементов и узлов в автопромышленности.
3. Создание экспериментальных образцов сплавов.
4. Изготовление ювелирных украшений.
5. Закаливание изделий по поверхности.
6. Термообработка мелко габаритных деталей, не доступных для воздействия плазмой и дугой.
7. Термическая обработка и закаливание элементов сложных форм.
8. Дезинфекция приборов и инструментов в медицине.

Проточный водонагреватель – одна из наиболее часто используемых областей применения индукционного нагрева в быту Источник equipmaster.ru

На заметку! Метод бесконтактного разогрева также нашел широкое применение для изготовления бытовых нагревательных приборов, особенно для воды. Однако по цене такие модели существенно превосходят традиционные аналоги, работающие на ТЭНе. Поэтому при достаточном опыте их можно изготовить самостоятельно.

Принцип технологии индукционный нагрев

Принцип технологии индукционного нагрева достаточно прост с физической точки зрения. Образованная из проводника тока катушка генерирует высокочастотное магнитное поле. В свою очередь, металлический объект, помещённый во внутреннюю область катушки, индуцирует вихревые токи. В результате объект сильно нагревается.

Параллельно с катушкой индуктивности, как правило, включается резонансная ёмкость. Предпринимается такой шаг для компенсации индуктивного характера катушки. Резонансная цепь, созданная элементами катушка-конденсатор, возбуждается на собственной резонансной частоте. Значение тока возбуждения существенно меньше, чем значение тока, протекающего через катушку индуктивности.

Принцип работы нагревателя

Механизм выработки тепла у бытовых электроприборов рассматриваемого типа основан на том же самом законе, на котором функционируют промышленные установки. Однако в схеме их работы есть свои особенности. Прежде всего они касаются устройства. Так, бытовой индукционный проточный водонагреватель состоит из следующих основных элементов:

• Индуктор – катушка-намотка медной проволоки. При прохождении через него тока образуется магнитное поле, под действием которого разогревается электропроводящий материал нагревателя.
• Генератор – преобразователь стабильного бытового тока в необходимый по мощности высокочастотный поток.

Принцип работы индукционного водяного нагревателя Источник vinteplo.ru
Смотрите также: Каталог компаний, что специализируются на инженерных системах (отоплении, водоснабжении, канализации и прочих) и сопутствующих работах

• Нагревательный элемент – металлическая труба, через которую пропускается водяной поток для нагрева. Нагреватель попутно выполняет функцию охладителя для индуктора, тем самым обеспечивая ему стабильные характеристики работы и долговечность.

Генератор преобразует ток из обычного в высокочастотный и подает его на катушку. Обмотка из проволоки вырабатывает магнитное поле. Находящийся внутри нее нагреватель-трубка разогревается и передает тепло проходящему через него водяному потоку. Ввиду отсутствия прямого контакта при переходе из одного вида энергии в другой, потери минимальны. КПД таких электронагревателей достигает 98%.

Справка! По аналогичной выше рассмотренной схеме работает индукционный котел, являющийся экономным, эффективным и долговечным обогревателем для дома. Только вместо трубки в индуктор помещается теплообменный контур, проходя через который нагревается и распределяется по всем радиаторам жилой площади специальный теплоноситель.

Устройство и принцип действия индукционного котла для отопления Источник oboiman.ru

Схема индукционного простого нагревателя мощностью 1600 Вт

Представленную схему следует рассматривать, скорее, как экспериментальный вариант. Тем не менее, этот вариант является вполне работоспособным. Главные преимущества схемы:

• относительная простота,
• доступность деталей,
• лёгкость сборки.

Схема индукционного нагревателя (картинка ниже) работает по принципу «двойного полумоста», дополненного четырьмя силовыми транзисторами с изолированным затвором из серии IGBT (STGW30NC60W). Транзисторы управляются посредством микросхемы IR2153 (самостоятельно тактируемый полумостовой драйвер).

Схематически представленный упрощённый индукционный нагреватель малой мощности, конструкция которого допускает применение в условиях частных хозяйств

Двойной полумост способен обеспечить ту же мощность, что и полный мост, но тактируемый полумостовой драйвер затвора проще в исполнении и, соответственно, в применении. Мощный двойной диод типа STTH200L06TV1 (2x 120A) работает как схема антипараллельных диодов.

Гораздо меньших по мощности диодов (30А) будет вполне достаточно. Если предполагается использовать транзисторы серии IGBT со встроенными диодами (например, STGW30NC60WD), от этого варианта вполне можно отказаться.

Рабочая частота резонанса настраивается с помощью потенциометра. Наличие резонанса определяется по наиболее высокой яркости светодиодов.

Электронные компоненты простого индукционного нагревателя, создаваемого своими руками: 1 — Мощный двойной диод типа STTH200L06TV1; 2 – транзистор со встроенными диодами тип STGW30NC60WD

Конечно, всегда остаётся возможность построения более сложного драйвера. Вообще, оптимальным видится решение использовать автоматическую настройку. Таковая, как правило, используется в схемах профессиональных индукционных нагревателей, но текущая схема, в случае такой модернизации, явно утрачивает фактор простоты.

Регулировка частоты, катушка индуктивности, мощность

Схемой индукционного нагревателя предусматривается регулировка частоты в диапазоне, примерно, 110 — 210 кГц. Однако схема управления требует вспомогательного напряжения 14-15В, получаемого от небольшого адаптера (коммутатор допускает коммутируемое исполнение или обычное).

Выход схемы индукционного нагревателя подключается к рабочей цепи катушки через согласующий дроссель L1 и трансформатор изолирующего действия. Дроссель имеет 4 витка провода на сердечнике диаметром 23 см, изолирующий трансформатор состоит из 12 витков двухжильного кабеля, намотанного на сердечнике диаметром 14 см.

Выходная мощность индукционного нагревателя с указанными параметрами составляет около 1600 Вт. Между тем не исключаются возможности наращивания мощности до более высоких значений.

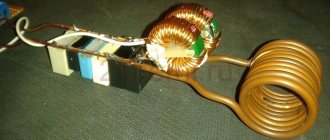

Экспериментальная конструкция индукционного нагревателя, изготовленная своими руками в домашних условиях. Эффективность устройства достаточно высокая, несмотря на малую мощность

Рабочая катушка индукционного нагревателя изготовлена из проволоки диаметром 3,3 мм. Лучшим материалом исполнения катушки видится медная труба, для которой допускается применить простую систему водяного охлаждения. Катушка индуктивности имеет:

• 6 витков намотки,
• диаметр 24 мм,
• высоту 23 мм.

Для этого элемента схемы характерным явлением видится существенный нагрев по мере работы установки в активном режиме. Этот момент следует учитывать, выбирая материал для изготовления.

Модуль резонансного конденсатора

Резонансный конденсатор сделан в виде батареи небольших конденсаторов (модуль собран из 23 малых конденсаторов). Общая ёмкость батареи равна 2,3 мкФ. В конструкции допускается использование конденсаторов ёмкостью 100 нФ (~ 275В, полипропилен МКП, класс X2).

Этот тип конденсаторов не предназначен для таких целей, как применение в схеме индукционного нагревателя. Однако, как показала практика, отмеченный тип элементов ёмкости вполне удовлетворяет работой на резонансной частоте 160 кГц. Рекомендуется использовать ЭМИ фильтр.

Фильтр электромагнитного излучения. Примерно такой рекомендуется использовать в конструкции индукционного нагревателя с целью минимизации помех

Регулируемый трансформатор допускается заменить схемой «мягкого» старта. Например, можно рекомендовать прибегнуть к использованию схемы простого ограничителя тока:

• нагреватели,
• галогенные лампы,
• другие приборы,

мощностью около 1 кВт, подключаемые последовательно с индукционным нагревателем при первом включении.

Предупреждение о мерах безопасности

Изготавливая индукционный нагреватель по представленной схеме, следует помнить: контур схемы индукционного нагрева подключается к электрической сети и находится под высоким напряжением. Настоятельно рекомендуется использовать в конструкции потенциометр с изолированным стержнем.

Высокочастотное электромагнитное поле несёт вредный потенциал, способный повредить электронные устройства и носители информации. Представленная схема, учитывая простоту реализации, несёт значительные электромагнитные помехи. Этот фактор может привести к различным аварийным последствиям:

• поражению электрическим током,
• ожогам,
• возгораниям.

Поэтому, прежде чем принять решение по созданию и проведению экспериментов с индукционным нагревателем, следует обеспечить полную безопасность для конечного пользователя и окружающих.

Видео: индукционный нагреватель сварочным инвертором

Представленный выше видеоролик – демонстрация работоспособности устройства по нагреву металла. Это устройство изготовлено посредством переделки сварочного инвертора, и как отмечает автор, действует вполне эффективно:

Достоинства и недостатки

Преимущества бытового нагревателя воды рассматриваемого типа заключаются в следующем:

• Большой срок службы. Средний период гарантии большинства производителей – 30 лет. При этом установка не требует серьезного технического обслуживания и ремонта с заменой основных элементов на протяжении всего периода эксплуатации. Профилактическая чистка проводится не чаще одного раза в 7-9 лет.
• Экономный расход электроэнергии. Для производства одного и того же количества тепла в сравнении с разновидностями, работающими на традиционных ТЭН-ах, энергии затрачивается на 30-40% меньше.
• Отсутствие накипи. Специфика механизма действия прибора исключает образование накипи на рабочих элементах установки. Кроме того, во включенном состоянии прибор слегка вибрирует, что также является хорошим защитным фактором от нароста различного рода отложений на контактирующих с водой его внутренних частях.
• Минимальный риск протечек. Бесконтактная технология нагрева исключает факторы разрушения – когда под действием тепла и сырости металлические элементы быстро ржавеют.

Индукционный нагреватель воды надежен, долговечен и экономичен Источник rusolymp.ru

Особенности самостоятельного изготовления

Для того, чтобы сделать индукционный нагреватель, необходимо иметь опыт электротехнических работ и сборки самодельных электроприборов, а также навыки по обработке металла и других материалов и уметь монтировать проводку. Поэтому при их отсутствии доверить такую работу лучше профессионалам. При этом общий алгоритм изготовления прибора состоит из следующих последовательных этапов:

• Изготовление нагревателя. Как правило, используется отрезок толстостенной металлической трубы с переходниками на концах, заключенный в термостойкую пластиковую трубку большего диаметра.

Видео описание

Видео-пример изготовления индукционного нагревателя:

• Создание индуктора. На трубку плотно наматывается изолированный медный провод сечением около 1-1,5 мм2. Количество витков должно быть не менее 90.
• Подбор подходящего генератора переменного тока. Наиболее простой и доступный способ – воспользоваться инвертором от соответствующего сварочного агрегата.
• Соединение нагревателя с индуктором к водопроводу или трубе отопления.
• Подключение индуктора к сети. Контактные жилы от катушки подсоединяются к плюсовым контактам инвертора.
• Подводка электропитания. На выводах устанавливаются диоды-выпрямители. Без них напряжение подаваемого тока будет подаваться выпрямленным, и катушка будет функционировать по типу электромагнита, а не индуктора.
• Включение и проверка работы прибора.

Обратите внимание! Изготовленный своими силами нагреватель в отличие от заводских аналогов не оснащен системой защиты и контроля. Поэтому перед включением необходимо убедиться, что нагревательный элемент заполнен водой.

Коротко о главном

Индукционное нагревание основано на способности переменного магнитного поля повышать температуру предметов из электропроводных материалов. Нагрев осуществляется бесконтактным способом и отличается высокой производительностью и малыми потерями энергии. По этой причине метод находит широкое применение в различных сферах – плавке, сварке, пайке металлов, термообработке узлов и элементов в производстве, дезинфекции инструментов в медицине.

В работе бытового водонагревателя действует тот же принцип. Нагревательный элемент, через который проходит вода, помещается в катушку-индуктор. При подаче высокочастотного тока вырабатывается переменное магнитное поле, разогревающее металлический нагреватель. Среди главных плюсов таких приборов выделяются:

• Долговечность.
• Экономность.
• Отсутствие накипи.
• Работа без протечек.
• Естественная конвекция.

Недостатки связаны с выделение тепла в окружающее пространство, необходимостью стабильной подачи электроэнергии, постоянном контроле рабочих характеристик, рабочим шумом и вредным излучением. При изготовлении устройства необходимо следовать инструкции и иметь достаточный опыт.

Под обычный тигель

Устройство тигельной индукционной печи

Остаточная емкость раздражала металлургов – сплавы-то плавились дорогие. Поэтому, как только в 20-х годах прошлого века появились достаточно мощные радиолампы, тут же родилась идея: выкинуть на (не будем повторять профессиональные идиомы суровых мужиков) магнитопровод, а обычный тигель засунуть прямо в индуктор, см. рис.

На промышленной частоте так не сделаешь, магнитное поле низкой частоты без концентрирующего его магнитопровода расползется (это т. наз. поле рассеяния) и отдаст свою энергию куда угодно, только не в расплав. Компенсировать поле рассеяния можно повышением частоты до высокой: если диаметр индуктора соизмерим с длиной волны рабочей частоты, а вся система – в электромагнитном резонансе, то до 75% и более энергии ее электромагнитного поля будет сосредоточено внутри «бессердечной» катушки. КПД выйдет соответственный.

Однако уже в лабораториях выяснилось, что авторы идеи проглядели очевидное обстоятельство: расплав в индукторе, хотя бы и диамагнитный, но электропроводящий, за счет собственного магнитного поля от вихревых токов изменяет индуктивность нагревательной катушки. Начальную частоту понадобилось устанавливать под холодную шихту и менять по мере ее плавления. Причем в пределах тем больших, чем больше заготовка: если для 200 г стали можно обойтись диапазоном в 2-30 МГц, то для болванки с железнодорожную цистерну начальная частота будет около 30-40 Гц, а рабочая – до нескольких кГц.

Подходящую автоматику на лампах сделать сложно, «тянуть» частоту за болванкой – нужен высококвалифицированный оператор. Кроме того, на низких частотах сильнейшим образом проявляет себя поле рассеяния. Расплав, который в такой печи еще и сердечник катушки, до некоторой степени собирает магнитное поле возле нее, но все равно, для получения приемлемого КПД понадобилось окружать всю печь мощным ферромагнитным экраном.

Тем не менее, благодаря своим выдающимся достоинствам и уникальным качествам (см. далее) тигельные индукционные печи широко применяются и в промышленности, и самодельщиками. Поэтому остановимся подробнее на том, как правильно сделать такую своими руками.
