Клапан сброса давления воздуха для компрессора: виды, принцип работы

Правила безопасности

На строительных площадках и производстве широко применяют компрессорные установки различного принципа действия и назначения. Компрессоры могут быть стационарно установлены на бетонные фундаменты или мобильными, то есть, установленными на шасси.
Штатное использование компрессорного оборудование допустимо при соблюдении ряда условий:

На компрессоре должны быть установлены устройства, работающие в автоматическом режиме, которые предотвращают превышение допустимого рабочего предела.
Предусмотрено наличие разгрузочного клапана, предназначенного для быстрого стравливания излишнего давления.
На этом оборудовании должны быть установлены на вход и выход, фильтрационные устройства, которые обеспечивают чистоту воздуха, направляемый на обработку в компрессор и создающих препятствие его поступление в помещение.
Наличие установленных манометров обеспечивают контроль над параметрами давления, создаваемые компрессором.
Между компрессорной установкой и ресивером должен быть установлен маслоотделительный фильтр.
Кроме этого, в компрессорную остановку нельзя подавать воздух, который содержит в себе токсичные или вредные вещества.

За установленным оборудованием, должен быть установлен соответствующий надзор и техническое обслуживание. При этом надо помнить, что обслуживание и регламентные работы должен проводить подготовленный персонал. То оборудование, которое стоит на гарантии поставщика, должны обслуживать специалисты из соответствующих сервисных центров.

В частности, при промывке узлов и деталей компрессора, должны быть использованы только те жидкости и составы, которые рекомендованы производителем этого оборудования. Емкости для хранения, сжатого воздуха должны быть установлены предохранительные клапаны, сливной кран, манометр. В соответствии с требованиями эксплуатационной документацией, эти емкости (ресиверы) должны проходить регламентное обслуживание и испытания. Об их результатах должны быть сделаны записи в журнале обслуживания.

При организации эксплуатации компрессорного и сопутствующего оборудования необходимо пользоваться руководящими и другими нормативными документами, обнародованными контрольными органами, например, Ростехнадзора.

Предохранительный обратный клапан для компрессора: виды, конструкция, изготовление своими руками

Для того чтобы обеспечить корректную работу компрессорных установок, применяемых сегодня практически везде, используют целый ряд дополнительных технических устройств, одним из которых является обратный клапан для компрессора. Такой клапан, которым сегодня комплектуется преимущественное большинство компрессорных установок, также защищает их от преждевременного выхода из строя и обеспечивает плавный запуск.

Обратный клапан на компрессоре

О переключателе

В реле давления на компрессор предусмотрено закрытое специальным клапаном отверстие. Оно открывается в целях обеспечения условий для отвода воздуха из компрессора после отключения оборудования. При последующих запусках в трубках не будет остатков воздуха, это предотвратит повышение допустимых параметров давления выше максимальных отметок.

Переключатель давления отвечает за замыкание либо размыкание контактов, запускает или останавливает двигатель. Приобрести реле можно в любом онлайн-магазине или обычной точке продаж, занимающей дистрибуцией оборудования, инструментов для работы и дома. Обязательно предварительно читайте отзывы, если есть вопросы по выбору, работе оборудования, задавайте их специалистам, консультантам.

Обратный клапан

Обратный клапан (обратник) — это устройство, пропускающее сжатый воздух только в одном направлении. Конструктивно он собран (см. рис.) в металлическом корпусе (поз. 3), внутри которого размещаются:

внутренний затвор (поз. 6), перекрывающий входное отверстие;
пружина (поз.4), прижимающая резиновое кольцо (поз.5) к седлу затвора;
входной штуцер (поз.7);
пробка (поз.1) с уплотняющей прокладкой из картона (поз.2) (пробка дает возможность разобрать обратник для ремонта или технического обслуживания).

На заметку! Обратный клапан имеет отвод для подключения его к ресиверу и небольшое ответвление для подключения прессостата.

Принцип действия

Работает клапан обратного действия следующим образом. Проходя через выпускной клапан поршневого цилиндра, сжатый воздух попадает в обратник через входной штуцер (поз.7). Достигнув определенного давления, воздух поднимает внутренний затвор (поз.6) и через полость в корпусе (поз.3) проходит в накопительную емкость ресивера. При выключении компрессора пружина (поз.4) возвращает внутренний затвор на место, перекрывая путь воздуху из ресивера обратно в поршневой цилиндр.

Разновидности

На отечественном рынке можно встретить компрессоры с обратниками, изготовленными из трех разных материалов: алюминия, пластмассы и латуни. При этом алюминиевая деталь отличается от своих аналогов высокой надежностью и долговечностью. Она встраивается внутрь воздуховода, который соединяет поршневой цилиндр с ресивером, и способна работать в условиях воздействия высокой температуры (до 200°С). Тогда как пластмассовый обратник устанавливают в бюджетных моделях, работающих при невысокой температуре рабочей среды. Что касается клапанов, изготовленных их латуни, то они получили широкое распространение. Такие обратники достаточно надежны и прекрасно сохраняют свои рабочие характеристики в тех случаях, когда температура воздуха при сжатии не превышает 140°С.

Изготовление обратного клапана своими руками

В тех случаях, когда приобрести новый клапан обратного действия взамен вышедшего из строя не представляется возможным, можно сделать его своими руками из подручных материалов. Для этого понадобятся:

тройник с внутренней резьбой;
пружина;
2 муфты с наружной резьбой, по диаметру соответствующей внутренней резьбе тройника;
шарик, диаметр которого больше размера внутреннего отверстия в муфте;
металлическая заглушка с наружной резьбой, соответствующей внутренней резьбе на тройнике.

Собирают клапан в следующей последовательности: сначала муфту вкручивают в один из отводов тройника, затем с другой стороны в тройник вкладывают шарик, а потом закручивают пробку, прижимая шарик пружиной.

Есть несколько практических советов по изготовлению обратника.

Шарик лучше всего взять от старой компьютерной мышки — он имеет обрезиненную поверхность, которая будет плотнее прилегать к краям отверстия.
В качестве корпуса можно использовать и обычный отрезок трубы подходящего диаметра. Правда при этом в ней придется просверлить боковое отверстие, приварить еще один отвод и на всех концах нарезать резьбу.
Пружина должна прижимать шарик с определенным усилием и ни в коем случае не должна быть прослабленной.

Предохранительный клапан

Сбросной (другое название – предохранительный) клапан служит для аварийного стравливания давления и является конечным устройством, оберегающим подключенное к компрессору пневматическое оборудование от повреждений.

Внимание! Эксплуатировать компрессор без предохранительного клапана не рекомендуется.

К разновидностям сбросного клапана специалисты относят также:

перепускной клапан;
разгрузочный клапан.

Несмотря на незначительные конструктивные отличия, их принцип работы идентичен предохранительному клапану.

Принцип действия предохранительного клапана

В компрессорном оборудовании, которое не предназначено для эксплуатации в промышленных условиях, установлены пружинные предохранительные клапаны. При работе такого компрессора в штатном режиме он закрыт (см. схему). При этом давление воздуха на его тарелку уравновешивается тарированной пружиной, препятствующей открыванию запорного механизма. При внезапном увеличении давления свыше установленного значения сила прижатия тарелки к соплу уменьшается, и клапан начинает открываться. При этом происходит сброс избыточного воздуха, после чего запорный механизм может вернуться на место.

Важно! Если сбросной клапан долго не возвращается на место, то компрессор необходимо выключить и устранить причину, вызвавшую несанкционированное повышение давления

Перепускной клапан

Перепускной (или переливной) клапан поддерживает давление рабочей среды на заданном уровне. Для этого через имеющееся ответвление осуществляется постоянный, а не однократный или периодический, как в предохранительном клапане, отвод излишнего количества рабочей среды (сжатый воздух, газ, жидкость), что и обеспечивает стабильность давления в системе. Такие клапаны используются, например, в турбокомпрессорах, установленных на автомобильных ДВС.

Разгрузочный клапан

Клапан разгрузочного действия обеспечивает стравливание сжатого воздуха, оставшегося в коллекторе между поршневым блоком и обратником, при остановке компрессора. При этом давление на выходе компрессора снижается до величины атмосферного. В общем случае наличие разгрузочного клапана дает возможность:

сбросить давление в магистрали при отключении компрессора;
перевести компрессор на нулевую производительность при отсутствии расхода рабочей среды;
облегчить повторный запуск как компрессора, так и подключенного пневмооборудования.

Кроме того, разгрузочный клапан используют в тех случаях, когда отсутствует возможность отключения механического привода подключенного пневмооборудования. Устанавливают его на выходе компрессора перед обратником.

Итак, чем производительнее и мощнее компрессорное оборудование, тем сложнее система клапанов. Самый простой клапан обратного действия для использования в бытовом компрессоре низкого давления можно изготовить своими силами. Но чтобы установка работала корректно, рекомендуется приобрести деталь заводского производства.

Правила монтажа и эксплуатации прибора

Для максимальной защиты системы от избыточного давления необходимо соблюдать правила по установке и эксплуатации сбросного клапана:

подключение выполняют на выходном патрубке отопительного оборудования;
для монтажа выбирают максимально высокую точку трубопровода;
сбрасывающий патрубок обязательно соединяют с отводящим каналом, подключённым к системе канализации;
диаметр пропускного отверстия клапана должен по площади соответствовать внутреннему диаметру трубы;
расположение устройства контроля располагают в доступном для обслуживания месте;
рекомендуется использовать быстросъёмные соединения;
если нужно соединить трубы после установленных клапанов, то диаметр выходной части должен быть равным или превышать площадь их сечений;
при монтаже двух устройств сброса давления сечение трубы суммарно на 25% должно превышать площади пропускных отверстий;
между котлом и клапаном запрещается устанавливать врезки и ответвления коммуникаций;
после монтажных работ нужно убедиться в открытии клапана при заданных параметрах;
обслуживание следует проводить строго в соответствии с требованиями производителя.

При длительной эксплуатации на внутренних поверхностях образуются засоры, которые могут негативно влиять на время срабатывания клапана

Важно использовать специальные растворы для их очистки. Подойдут спиртовые или уксусные растворы для этих целей

Если были замечены подтёки на корпусе, то устанавливать заглушки категорически запрещено, так как это может привести к аварийным последствиям. Нужно выполнить оперативную замену устройства, подобрав правильные параметры.

Для контроля состояния, настройки и проверки работоспособности клапана нужно пользоваться показаниями манометров, датчиков температуры и других приборов. Это позволит не привлекать специалистов, а решать все необходимые задачи самостоятельно.

Причины возникновения внешнего избыточного давления в системе квартирной вентиляции.

Когда каналы вентиляционных шахт выходят не прямо на крышу здания, а на технический этаж, то при определённых погодных условиях может возникнуть приток воздуха с технического этажа в вентиляционные отдушины квартир, расположенных на последних этажах здания.

Обычно, на таких технических этажах оборудуют одну огромную трубу, рассчитанную на весь подъезд. Под трубой устанавливают большой поддон, соединённый с канализацией. Если при этом закрыть все остальные проёмы, соединяющие технический этаж с внешней средой, то возможно система вентиляции станет вполне работоспособной.

Но, в результате всевозможных перепланировок, связанных с постройкой на тех. этаже сараев или даже жилых комнат, работа вентиляционной системы нарушается. Этому способствуют и выломанные оригинальные или, напротив, дополнительно установленные двери.

Кроме этого, в высотных домах на тех. этаже существует ещё одна параллельная система вентиляции, это система дымоудаления. Если двери, ведущие в служебные помещения системы дымоудаления, негерметичны, то это тоже может стать причиной нарушения работы квартирной вентиляции.

Ну, и последнее. Для правильной работы пассивной системы вентиляции требуется, чтобы воздух в квартирах был теплее, чем на тех. этаже, но жарким летом это условие может не выполняться.

Причиной проникновения посторонних запахов в квартиру является избыточное давление воздуха в помещениях технического этажа. Возникает это давление при сильных порывах ветра, которые способны нагнетать воздух через имеющиеся на техническом этаже проёмы, такие как технологические окна, проёмы с отсутствующими дверьми и пр. Величина этого давления также зависит от розы ветров, поэтому появление неприятных запахов может носить сезонный характер.

Именно это явление я обнаружил сразу после того, как вселился в новую квартиру на последнем этаже шестнадцатиэтажного дома. Кстати, в то время, оригинальная схема нашей домовой вентиляции ещё не была нарушена, но всё равно давала сбои при сильном ветре определённого направления.

Было это 26-ть лет назад, и тогда, я даже не пытался искать готовое решение для устранения этого безобразия. Но, и в последующие годы, во время моих немногочисленных походов в местные строительные магазины, я так ни разу и не увидел ничего подобного тому, что удалось изготовить всего за один день.

О переключателе

Обратный клапан

внутренний затвор (поз. 6), перекрывающий входное отверстие;
пружина (поз.4), прижимающая резиновое кольцо (поз.5) к седлу затвора;
входной штуцер (поз.7);
пробка (поз.1) с уплотняющей прокладкой из картона (поз.2) (пробка дает возможность разобрать обратник для ремонта или технического обслуживания).

Принцип действия

Разновидности

Изготовление обратного клапана своими руками

тройник с внутренней резьбой;
пружина;
2 муфты с наружной резьбой, по диаметру соответствующей внутренней резьбе тройника;
шарик, диаметр которого больше размера внутреннего отверстия в муфте;
металлическая заглушка с наружной резьбой, соответствующей внутренней резьбе на тройнике.

Есть несколько практических советов по изготовлению обратника.

Шарик лучше всего взять от старой компьютерной мышки — он имеет обрезиненную поверхность, которая будет плотнее прилегать к краям отверстия.
В качестве корпуса можно использовать и обычный отрезок трубы подходящего диаметра. Правда при этом в ней придется просверлить боковое отверстие, приварить еще один отвод и на всех концах нарезать резьбу.
Пружина должна прижимать шарик с определенным усилием и ни в коем случае не должна быть прослабленной.

Назначение, особенности конструкции и сферы применения

Обратный клапан, устанавливаемый на выходном отверстии головки компрессорного устройства, пропускает сжатый воздух только в одном направлении – к ресиверу или любому другому резервуару. Таким образом, данный клапан предотвращает возврат сжатого воздуха, находящегося в ресивере или других элементах пневмосистемы, обратно в компрессор. Наиболее велик риск возврата сжатого воздуха из пневмосистемы во внутреннюю часть компрессора в моменты перерыва в работе устройства (если нагнетательные клапаны компрессора неплотно прилегают к седлам), а также в момент его запуска в работу.

Конструкцию типового компрессорного клапана составляют следующие элементы:

металлический корпус;
входное отверстие, которое закрывается клапаном (чтобы предотвратить перекос последнего в процессе его работы, на нем специально выполняют направляющие ребра);
резиновое кольцо;
пружина, которая надевается на направляющие выступы клапана;
пробка;
уплотнительные прокладки.

Устройство обратного клапана компрессора

В корпусе обратного клапана, кроме отверстия, которым он при помощи штуцера соединяется с компрессором, имеется еще одно: к нему подключается клапан разгрузки компрессора. Назначение такого предохранительного клапана на компрессоре состоит в том, чтобы не допустить превышения допустимого давления в рабочей камере.

Принцип работы обратных компрессорных клапанов заключается в следующем.

Сжатый воздух, создаваемый компрессором, поступает во входное отверстие клапана.
Под воздействием давления сжатого воздуха сжимается пружина, открывая клапан и пропуская воздух в пневмосистему.
После выключения компрессора и падения давления воздуха в рабочей камере пружина разжимается и перекрывает воздушную магистраль.

Принцип работы воздушного обратного клапана

Если давление воздуха в рабочей камере в тот момент, когда компрессор отключают, превышает допустимое значение, срабатывает клапан предохранительный, также установленный на выходе из устройства. В конструкции разгрузочного или предохранительного клапана компрессора используется запирающий элемент шарикового типа, прижимаемый к краям впускного отверстия специальной пружиной. Если усилие, создаваемое на такой шарик сжатым воздухом, превышает то, на которое отрегулирована пружина, клапан открывается, за счет чего и осуществляется нормализация давления.

Предохранительные клапаны в пневмосистемах могут устанавливаться и на резервуарах, в частности на ресиверах. В данном случае назначение таких клапанов состоит в том, чтобы не допустить снижения давления сжатого воздуха, закачанного в резервуар.

Латунные обратные клапаны для компрессорных установок

Устройства, работающие по принципу обратного клапана, то есть отсекающие поток рабочей среды при его движении не в том направлении, используются в различных сферах. В частности, они применяются для установки в:

системах, предназначенных для всасывания жидких сред;
трубопроводах, по которым транспортируются горячие газы;
трубопроводных системах, используемых в холодильных установках;
системах кондиционирования и вентиляции;
канализационных системах.

Обратные клапаны, применяемые в системах по транспортировке жидких сред, предназначены для того, чтобы не допустить попадания этих сред в компрессор, который может от этого прийти в негодность. При транспортировке горячих газов данные устройства также используются для того, чтобы не допустить попадания газов к остальным элементам системы.

Обратный клапан (сифон) для кондиционера. Предназначен для подключения дренажного трубопровода к центральной канализации

Подключение

По типу подключения выделяют следующие разновидности устройств:

Резьбовое. Используется для трубопроводов малого диаметра и небольших давлений, характерных для бытовых систем. Наиболее удобно в монтаже и демонтаже для возможного ремонта и обслуживание.
Фланцевое. Применяется в средних и больших по диаметру трубопроводах, способно выдерживать большое давление. Сложнее в монтаже/демонтаже.
Сварное. Наиболее прочное и герметичное соединение. Применяется на магистральных трубопроводах и особо ответственных системах высокого давления. Наиболее сложно в монтаже и демонтаже.

Фланцевые и сварные соединения редко используются в бытовых системах.

Виды возвратных устройств

В системах вентилирования помещений применяются следующие разновидности обратных клапанов:

воздушные заслонки – гравитационные и пружинные;
лепестковые (мембранные);
двухстворчатые типа «бабочка».

Элементы изготавливаются из пластика, алюминиевого сплава, оцинкованной либо нержавеющей стали. У некоторых ) встречаются комбинированные модели – корпус металлический, створка пластиковая.

Заслонки из оцинковки используются преимущественно в промышленных вентсистемах. Служат для отсечения обратного потока или регулирования количества воздуха – вручную либо электроприводом, изображенным на фото. Пластиковая арматура вентиляции применяется внутри помещений, нержавеющая – на улице.

Дополнение. К обратным клапанам также относятся вентиляционные решетки с горизонтальными поворотными жалюзи. Принцип работы аналогичный – под действием гравитации прямоугольные створки закрываются, не пуская внутрь канала наружный воздух.

Дадим короткий комментарий к видео. Не все слова мастера соответствуют действительности, но одну вещь он делает правильно: ставит наружную решетку с гравитационными створками.

Регулировка давления в компрессоре

Как уже говорилось выше, после создания определенного уровня сжатия воздуха в ресивере, прессостат отключает двигатель агрегата. И наоборот, при падении давления до границы включения, реле снова запускает двигатель.

Но нередко возникшие ситуации заставляют изменить заводские настойки прессостата и отрегулировать давление в компрессоре на свое усмотрение. Изменить получится только нижний порог включения, поскольку после изменения верхнего порога выключения в сторону увеличения воздух будет сбрасываться предохранительным клапаном.

Регулировка давления в компрессоре проводится следующим образом.

Включите агрегат и запишите показания манометра, при которых двигатель включается и отключается.
Обязательно отсоедините аппарат от электросети и снимите крышку с прессостата.
Сняв крышку, вы увидите 2 болта с пружинами. Большой болт часто обозначается буквой “Р” со знаками “-” и “+” и отвечает за верхнее давление, при достижении которого аппарат будет отключен. Для повышения уровня сжатия воздуха следует повернуть регулятор в сторону знака “+”, а для понижения – в сторону знака “-”. Вначале, рекомендуется сделать пол оборота винтом в нужном направлении, после чего включить компрессор и проверить степень повышения давления или его снижения с помощью манометра. Зафиксируйте, при каких показателях прибора произойдет отключение двигателя.
С помощью маленького винта можно регулировать разницу между порогами включения и выключения. Как уже говорилось выше, не рекомендуется, чтобы данный интервал превышал 2 бара. Чем интервал будет больше, тем реже будет запускаться двигатель аппарата. К тому же, в системе будет значительным и перепад давлений. Настройка разницы порогов включения-выключения производится таким же образом, как и настройка верхнего порога включения.

Кроме всего, необходимо настроить редуктор, если он установлен в системе. Необходимо выставить на редукторе такой уровень сжатия, который соответствует рабочему давлению подключенного к системе пневматического инструмента или оборудования.

Источник

Разновидности и принцип работы клапанных механизмов

В настоящее время наиболее распространенными видами компрессоров являются винтовые и поршневые установки. При этом винтовые компрессоры, например, выпускаемые белорусским заводом REMEZA, нашли широкое применение в различных отраслях промышленности, а поршневые — в быту. Последние можно встретить как в гаражах автолюбителей (компрессоры типа СО-7Б, Форте VFL-50 и др.) так и в системах жизнеобеспечения рыбок в аквариумах (компрессоры Resun и др.), а также в бытовом пневмоинструменте.

Поршневые компрессоры отличаются простотой конструкции и сравнительно небольшим количеством деталей и узлов. Существует много самых разнообразных конструкций таких компрессорных установок, оснащенных специальными пластинчатыми клапанами, регулирующими процесс всасывания и нагнетания воздуха во время работы. В зависимости от назначения компрессорных установках (их производительности, мощности и рабочего давления) можно встретить клапанные механизмы трех видов:

дисковые — их пластины могут изготавливаться как из металла, так и из высококачественных полимеров, в том числе и армированных;
кольцевые — детали для них изготавливают из чугуна, стали или цветных металлов (выбор материала определяется типом компрессора);
тарельчатые — пластины для этого вида клапанов изготавливают из полимерных материалов, а используют их в компрессорах, работающих с загрязненными средами.

Впускной и выпускной клапаны

Впускные и выпускные клапанные узлы играют такую роль в работе компрессорного оборудования.

Движение поршня к нижней мертвой точке вызывает втягивание воздуха через открытый всасывающий клапан.
При достижении нижней точки поршень начинает движение в обратном направлении. При этом всасывающий клапан закрывается, и воздух, который находится в герметичной камере, под действием давления поршня начинает уменьшаться в объеме.
При приближении к верхней мертвой точке открывается нагнетательный клапан, и сжатый под большим давлением воздух начинает поступать в ресивер.
Вытеснив воздух из камеры, поршень снова начинает движение к нижней мертвой точке, и рабочий цикл повторяется.

Разгрузочный и предохранительный клапаны

Таким образом, компрессор цикл за циклом накачивает воздух в ресивер до достижения заданной величины давления. Следит за этим процессом специальное реле-регулятор давления (прессостат), управляющее работой электродвигателя путем включения и выключения его в зависимости от степени сжатия воздуха. Как правило, в состав прессостата входит и стартовый разгрузочный клапан. Подключают прессостат между выходом компрессорной головки и обратным клапаном (обратником), который соединен с ресивером и удерживает находящийся там сжатый воздух.

Важно! За сброс давления воздуха отвечает предохранительный клапан. В его функции входит: обеспечивать плавный запуск компрессора и препятствовать возврату сжатого воздуха в камеру сжатия после отключения двигателя.

Необходимое пневмооборудование подключается непосредственно к ресиверу, который может дополнительно оснащаться различными устройствами (сепараторы, фильтры, выравниватели давления и пр.).

Устройство и принцип работы регулятора давления

Регулятор давления газа или редукционный клапан предназначен для снижения давления в линии отводимой от основной и поддержании этого давления на постоянном уровне.

Регуляторы давления используют для поддержания давления, необходимого для работы пневматического, газового или другого оборудования.

Например, редукционные клапаны устанавливаются на баллоны с газом и позволяют настроить необходимое давление в линии отводимой к потребителю. Редукционные клапаны, установленные на баллонах часто называют редукторами давления, так как они редуцируют или снижают давление в отводимой линии (reduction — сокращение, уменьшение, снижение).

Управление и технические характеристики

Наиболее широко применяемые аварийные клапаны, устанавливаемые на бытовых системах отопления и водоснабжения, имеют механическое автономное управление. Они срабатывают самостоятельно по достижении предельного давления и регулируются вручную. В сложных производственных установках и трубопроводных системах используется предохранительная арматура с дистанционным управлением и настройкой. Как правило, при пропадании связи с центром управления такой клапан превращается в обычный механический.

Клапаны сброса избыточного давления, исходя из назначения, конструкции, материала изготовления имеют различные наборы характеристик.

Главными из них являются:

Давление срабатывания.
Давление возврата в исходное состояние.
Производительность канала сброса рабочей среды.
Скорость срабатывания.
Время возвращения в исходное состояние (если клапан делает это автоматически).

Конкретный аварийный клапан сброса избыточного давления характеризуется также типом конструкции, массогабаритными параметрами, присоединительными размерами

Основные разновидности

Обратные клапанные системы в зависимости от своей конструкции могут быть:

прямого типа;
угловыми;
пружинными;
шариковыми;
устанавливаемыми при помощи фланцев;
створчатыми;
монтируемыми при помощи пайки;
изготовленными под разборотовку.

Обратный клапан прямого типа для станций высокого давления

Материал изготовления также может различаться, что зависит от того, с какими средами такое устройство будет контактировать в процессе эксплуатации. В частности, это могут быть как металлические сплавы различного типа, так и пластик.

В зависимости от типа используемого запорного элемента обратные клапаны могут быть:

с запорным элементом, выполненным в виде плоского клапана;
шариковыми;
мембранными;
лепестковыми;
с гравитационной решеткой.

Устройства последних трех типов применяются для установки в вентиляционных системах. Среди обратных и предохранительных клапанов, устанавливаемых на компрессоры, наибольшей популярностью пользуются устройства шарикового типа, так как они менее критично относятся к загрязнениям, присутствующим в рабочей среде.

Обратные клапаны с конусным (а), плоским (б) и сферическим (в) запорными элементами

Среди наиболее современных клапанных систем следует отметить устройства электромагнитного типа, в которых движением клапана управляет не пружина, а электромагнит. Между тем из-за достаточно высокой стоимости и не слишком большой надежности такие устройства не пользуются высокой популярностью, уступая более дешевым и проверенным временем пружинным аналогам.

Подключение

По типу подключения выделяют следующие разновидности устройств:

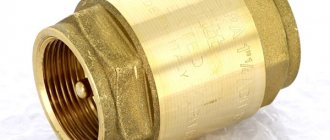

Резьбовое. Используется для трубопроводов малого диаметра и небольших давлений, характерных для бытовых систем. Наиболее удобно в монтаже и демонтаже для возможного ремонта и обслуживание.

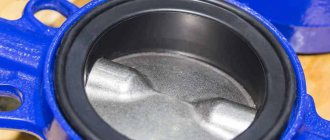

Фланцевое. Применяется в средних и больших по диаметру трубопроводах, способно выдерживать большое давление. Сложнее в монтаже/демонтаже.
Сварное. Наиболее прочное и герметичное соединение. Применяется на магистральных трубопроводах и особо ответственных системах высокого давления. Наиболее сложно в монтаже и демонтаже.

Фланцевые и сварные соединения редко используются в бытовых системах.
