Лабораторный автотрансформатор (ЛАТР)

Что такое лабораторный автотрансформатор (ЛАТР)

Очень часто в среде электриков и электронщиков звучит аббревиатура ЛАТР. Помните, мы как-то с вами рассматривали блок питания и даже делали его сами. Блок питания выдавал нам постоянное напряжение от нуля и до какого-то конечного значения, которое, конечно же, зависело от крутизны блока питания. Согласитесь, очень удобная штука. Но есть один минус — он нам выдает только постоянное напряжение.
Но, раз есть блок питания на постоянное напряжение, то должен быть блок питания и на переменное напряжение. И называется такой блок питания лабораторный автотрансформатор или сокращенно ЛАТР. Что это за вещь и с чем ее едят?

ЛАТР — это тот же трансформатор. Он преобразовывает переменное напряжение одной величины в переменное напряжение другой величины. Но вся фишка в том, что мы можем менять при необходимости напряжение на выходе ЛАТРа.

Устройство автотрансформатора

Имеется одна общая обмотка, расположенная на магнитопроводе ЛАТРа, а от нее уже отходят три дополнительных вывода. У старых моделей автотрансформатора на вторичной обмотке расположен токосъемный контакт, позволяющий:

выходному напряжению плавно регулироваться;
в один момент сменять одно значение напряжения на другое;
изменять интенсивность нагрева жала у паяльника;
регулировать электроосвещение.

Наиболее распространенный тип автотрансформатора — это тороидальный магнитопровод. Он представляет собой сердечник в форме кольца, сделанный из электротехнической стали.

На сердечник намотана медная проволока, или обмотка. Кроме того, конструкция прибора имеет дополнительную отпайку — отвод от обмотки. В целом контактов получается ровно три.

Для больших трансформаций лучше всего не использовать ЛАТР. Причины в следующем:

Слишком высоки шансы получить в результате короткое замыкание. Разобраться с проблемой помогут специально приспособленные для этого электронные схемы или дополнительное сопротивление.
Обычный трансформатор подходит больше в силу множества причин, таких, как более высокий КПД, меньшие расходы на сталь, уменьшенные габариты и вес, сниженная цена на инструмент.

Виды ЛАТРов

Однофазные

Такой типа ЛАТРов выдает однофазное переменное регулируемое напряжение. Он очень часто используется радиолюбителями, так как позволяет подобрать любое низковольтное переменное напряжение.

Трехфазные

Такой тип ЛАТРов используется в промышленной электронике. На его вход подается трехфазное напряжение, а на выходе получаем те же самые три фазы, но уже меньшей амплитуды. Этот ЛАТР позволяет изменять амплитуду напряжения всех трех фаз одновременно. Грубо говоря, это три однофазных ЛАТРа, которые находятся в одном корпусе и которые одинаково изменяют напряжение.

Что представляет собой прибор

Стоит упомянуть, что лабораторные автотрансформаторы (ЛАТР) широко использовались еще полвека тому назад. Прежние варианты прибора обладали токосъемным контактом, который был расположен на вторичной обмотке. Это позволяло плавно изменять выходное напряжение (его значение).

Если подключались всевозможные лабораторные приборы, был вариант оперативной смены напряжения. Например, при необходимости легко можно было повлиять на степень нагрева паяльника, регулировать яркость освещения, обороты электродвигателя и многое другое. Вот такой своеобразный регулирующий блок питания.

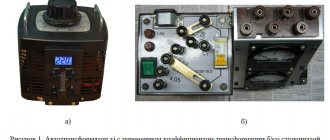

Рисунок 1. Схема простого варианта ЛАТРа.

Нынешний вариант ЛАТРа обладает различными модификациями. В целом его можно считать трансформатором, в котором происходит трансформация переменного напряжения одной величины в переменное напряжение другой. Устройство широко используется в качестве стабилизатора напряжения. Основной особенностью является возможность изменения напряжения на выходе из прибора. ЛАТРы бывают нескольких вариантов исполнения:

Трехфазный вариант представляет собой вмонтированные в едином корпусе три однофазных лабораторных автотрансформатора. Кстати, желающих стать обладателем трехфазного варианта значительно меньше.

Описание работы ЛАТРа РЕСАНТА

Давайте рассмотрим однофазный ЛАТР латвийского производства РЕСАНТА (читается по-русски) марки TDGC2-0.5 kVA.

Сверху наш ЛАТР выглядит вот так:

Мы видим регулятор, с помощью которого можем выставить нужное нам напряжение.

На лицевой стороне видим какое-то подобие вольтметра переменного напряжения. На клеммы слева заводим напряжение из сети 220 В, а с клемм справа — напряжение, которое требуется нам на данный момент.

Простой прибор для регулирования

Существует весьма простенький вариант ЛАТРа, который доступен даже для начинающих, его схема изображена на рис. 1. Регулируемый таким прибором диапазон напряжений находится в пределах 0-220 вольт. Данный самодельный регулятор обладает мощностью 25-500 Вт. Увеличение мощности устройства может быть проведено посредством установки тиристоров VD1 и VD2 на радиаторы.

Полупроводниковые приборы (речь идет о тиристорах ВД1 и ВД2) следует подключить параллельно с нагрузкой R1. Пропускаемый ими ток имеет противоположные направления. Когда прибор включается в сеть, тиристоры остаются закрытыми, в отличие от конденсаторов С1 и С2, зарядка которых производится резистором R5. Если есть потребность, с помощью резистора R5 можно изменить напряжение, которое получается во время нагрузки. Резистор и конденсаторы создают фазосдвигающую цепь.

Рисунок 2. ЛАТР с биполярным транзистором.

Фазосдвигающая цепь – это электрический четырехполюсник, гармонический сигнал на выходе которого сдвигается по фазе относительно входного сигнала. Распространены в САУ в качестве устройств корректировки, которые обеспечивают устойчивость и необходимое качество управления. Частными случаями являются дифференцирующие и интегрирующие цепи.

Данное техническое решение позволяет использовать для нагрузки не половинную мощность, а полную. Достигается это благодаря тому, что используются оба полупериода переменного тока.

К недостаткам можно отнести форму переменного напряжения на нагрузке. В этом варианте она не строго синусоидальная. Специфика работы полупроводниковых приборов является основной причиной. Наличие такой особенности способно вызвать помехи в сети. Но их можно устранить путем дополнительной установки дросселей (фильтров последовательной нагрузки) на схему. Такие фильтры можно найти даже в неисправном телевизоре.

Как работает ЛАТР на практике

Давайте проведем опыты с лампочкой накаливания в 95 Ватт 220 Вольт. Для этого цепляем ее к выходным клеммам справа.

Интересно, при каком напряжении начнет светится спираль лампочки? Давайте узнаем! Крутим регулятор, пока не заметим слабое свечение лампочки.

Смотрим на шкалу регулятора. 35 Вольт!

А вы знаете, что в США сетевое напряжение 110 Вольт? Интересно, как бы светилась тогда наша лампочка? Выставляем 110 Вольт.

Светится, как говорится, в пол накала.

А теперь сравните, как она светится при 220 В

Дальше повышать напряжение нет смысла. Лампочка может перегореть.

Если хотите выставить напряжение с большой точностью, то конечно же, здесь не обойтись без мультиметра. Для этого ставим крутилку мультиметра на положение измерения переменного напряжения

Цепляемся и меряем переменное напряжение. Заодно подгоняем с помощью регулятора ЛАТРа. Ровно 110 Вольт!

Область применения

Особенности автотрансформатора позволяют применять его в быту и разных областях промышленности.

Металлургическое производство

Регулируемые автотрансформаторы в металлургии применяются для проверки и настройки защитной аппаратуры прокатных станов и трансформаторных подстанций.

Коммунальное хозяйство

До появления автоматических стабилизаторов эти аппараты применялись для обеспечения нормальной работы телевизоров и другой аппаратуры. Они представляли из себя обмотку с большим числом отводов и переключателем. Он переключал вывода катушки, а выходное напряжение контролировалось при помощи вольтметра.

В настоящее время автотрансформаторы используются в релейных стабилизаторах напряжения.

Справка! В трехфазных стабилизаторах установлены три однофазных автотрансформатора, и регулировка производится в каждой фазе по-отдельности.

Химическая и нефтяная промышленность

В химической и нефтяной промышленности эти аппараты применяются для стабилизации и регулировки химических реакций.

Техника безопасности при работе с ЛАТРом

Хочется также добавить пару слов о технике безопасности. Есть ЛАТРы без гальванической развязки. Это означает, что фазный провод из сети идет прямо на выход такого ЛАТРа. Схема ЛАТРа без гальванической развязки выглядит вот так:

В этом случае на выходной клемме ЛАТРа может появиться напряжение сети 220 Вольт с вероятностью 50/50. Все зависит от того, как вы воткнете сетевую вилку ЛАТРа в розетку 220 Вольт.

Если присмотреться к схемотехническому изображению на самой лицевой панели ЛАТРа Ресанта, то можно увидеть, что клемма «Х» и «х» (те, которые два нижних) связаны между собой проводником.

То есть если на клемме «Х» фаза, то и на клемме «х» тоже будет фаза! Вы ведь не будете каждый раз замерять фазу в розетке, чтобы воткнуть правильно вилку? Поэтому БУДЬТЕ крайне ОСТОРОЖНЫ! Старайтесь не задевать голыми руками выходные клеммы ЛАТРа!

В принципе я задевал и ничего со мной такого не произошло. Дело оказалось в том, что у меня деревянный пол, который почти является диэлектриком. Замерял напряжение между мной и фазой — вышло около 40 Вольт. Поэтому я и не чувствовал эти 40 Вольт. Если бы я взялся одной рукой за батарею или встал бы голыми ногами на землю, а другой рукой взялся бы за выход «х» ЛАТРа, то меня тряхануло бы очень и очень сильно, так как через меня бы прошли все полноценные 220 Вольт.

Регулятор напряжения: вариант с трансформатором

Лабораторный автотрансформатор, который не станет причиной помех в сети и способный на выходе давать синусоидальное напряжение, устроен немного сложнее предыдущего.

Его схема (рис. 2) содержит биполярный транзистор VТ1. Он выступает в роли регулирующего элемента в таком устройстве. Мощность этого транзистора определяется в зависимости от необходимой нагрузки. В схеме он включен последовательно с нагрузкой и функционирует как реостат. Такой вариант предоставляет способность производить регулировку рабочего напряжения как во время активных, так и реактивных нагрузок.

К сожалению, и тут имеется свой недостаток. Он заключается в том, что задействованный регулирующий транзистор выделяет слишком большое количество тепла. Чтобы устранить его, понадобится теплоотводящий радиатор, который будет обладать достаточной мощностью. В данном случае площадь такого радиатора должна составлять как минимум 250 см².

Разделительный трансформатор и ЛАТР

Есть также более безопасные виды ЛАТРов. В своем составе они имеют развязывающий трансформатор. Схема такого ЛАТРа выглядит примерно вот так:

Как мы видим, фазный провод изолирован от выходных клемм такого ЛАТРа, благодаря трансформатору, принцип работы которого вы можете прочитать в этой статье. В этом случае нас может тряхануть, если мы на выходе ЛАТРа с помощью крутилки выставим высокое напряжение и возьмемся сразу за два выходных провода ЛАТРа. То есть здесь типичная гальваническая развязка.

Расчет провода

Автотрансформатор нецелесообразно использовать для больших трансформаций по следующим причинам:

Большой риск получить токи, близкие к короткому замыканию. Это компенсируется специальными электронными схемами или дополнительным сопротивлением. Для маленьких нагрузок выгоднее использовать электронный ЛАТР.
Теряются преимущества перед трансформаторами: высокий КПД, экономия проводника и стали, малые габариты и вес, стоимость.

Определяемся в каких пределах будет работать ЛАТР. Питание сети выбираем 220 В. В качестве вторичных напряжений выбираем 127, 180 и 250 В. Мощность ограничиваем в 300 Вт. Можете выбрать свои значения и произвести аналогичные расчеты на примере этой статьи.

Обмотка рассчитывается по большему току. Наибольший ток будет при преобразовании напряжения 220 в 127 В. Автотрансформатор в этом случае является понижающим, и к нему подходит схема 1. Исходя из предоставленной схемы, рассчитываем максимальный ток I проходящий в обмотке обеих цепей:

I = I2 – I1 = P / U2 – P / U1 = 300 / 127 – 300 / 220 = 1 А

где I, I2, I3 – токи в соответствующих участках цепи, А;
P – мощность, Вт;
U1, U2 – напряжения первичной и вторичной цепи, В.

Диаметр провода рассчитываем по формуле:

d = 0,8 * √I = 1 мм.

Из таблицы 1 выбираем тип провода и сечение. Выбор делаем с учетом расчетного тока и среднего значения плотности тока для трансформаторов – 2 А/мм².

Коэффициент трансформации ЛАТРа n вычисляем по формуле:

n = U1 / U2 = 220 / 127 = 1,73

Для дальнейшего расчета вычисляем расчетную мощность Pр:

Инструкция по изготовлению электронного ЛАТРа своими руками

Лабораторный автотрансформатор, или, сокращённо, ЛАТР — это устройство для изменения напряжения переменного тока у различных электроприборов. Это устройство является разновидностью обыкновенного трансформатора.

В процессе изменения напряжения при помощи ЛАТРа частота прибора на любом этапе сохраняется прежней. Основана его работа на явлении электромагнитной индукции.

Устройство включает в себя множество дополнительных модификаций.

Устройство автотрансформатора

выходному напряжению плавно регулироваться;
в один момент сменять одно значение напряжения на другое;
изменять интенсивность нагрева жала у паяльника;
регулировать электроосвещение.

На сердечник намотана медная проволока, или обмотка. Кроме того, конструкция прибора имеет дополнительную отпайку — отвод от обмотки. В целом контактов получается ровно три.

Для больших трансформаций лучше всего не использовать ЛАТР. Причины в следующем:

Слишком высоки шансы получить в результате короткое замыкание. Разобраться с проблемой помогут специально приспособленные для этого электронные схемы или дополнительное сопротивление.
Обычный трансформатор подходит больше в силу множества причин, таких, как более высокий КПД, меньшие расходы на сталь, уменьшенные габариты и вес, сниженная цена на инструмент.

Схема электронного прибора

Купить надежный ЛАТР при имеющемся ассортименте — задача не из легких. Слишком много низкокачественных изделий представлено на рынке. Как вариант, можно приобрести промышленный образец, но цены на него довольно высокие, да и габариты немаленькие. В этом случае более приемлемым вариантом будет создать автотрансформатор своими руками.

Необходимые для сборки материалы

Материалы, которые обязательно понадобятся для сборки самодельного электронного ЛАТРа на полевом транзисторе, следующие:

медная проволока (обмотка);
лак, обладающий термоустойчивостью;
тряпичная изолента;
магнитопровод (подойдет как стержневой, так и тороидальный тип);
корпус с закрепленными разъемами, к которому будет подключаться питание и нагрузка.

Расчёт обмотки ЛАТРа

Для начала необходимо определиться, в каких пределах на тиристорах будет работать ЛАТР. Оптимальное значение питания сети — 220 В. Значения вторичных напряжений — соответственно, 127, 180 и 250 В. Мощность при таких параметрах не должна превышать 300 Вт. Но можно определить эти значения и самостоятельно, главное, чтобы всё друг другу соответствовало.

Теперь нужно рассчитать обмотку. Рассчитывать её надо по большему току. Наибольшее значение тока можно получить, преобразовывая напряжение 200 В в 127 В. Автотрансформатор при таких условиях становится понижающим. Максимальный ток, который проходит в обмотке обеих сетей, рассчитывается следующим образом:

I = I2 — I1 = P / U2 — P / U1 (I, I2, I3 — токи в соответствующих участках цепи, A, P — мощность, Вт, U1, U2 — напряжения первичной и вторичной цепи, В).

Диаметр провода d рассчитывается по формуле:

d = 0,8 * √I

Существует специальная таблица, согласно которой определяется тип и сечение провода. Выбираются они с учётом расчётного тока и среднего значения плотности тока для ЛАТРа, равному 2 A/мм².

Формула для вычисления коэффициента трансформации n:

n = U1 / U2

Формула для вычисления расчётной мощности Pp:

Pp = P * k * (1 — 1/n) (k — коэффициент, учитывающий КПД автотрансформатора)

Дальше необходимо определить количество витков, приходящихся на 1 вольт. Для этого, во-первых, рассчитывается площадь поперечного сердечника S, а во-вторых, определяется тип магнитопровода:

S = √ Pp

W0 = m / S (W0 — количество витков, приходящихся на 1 вольт, m = 50 для стержневого и 35 для тороидального магнитопроводов).

При недостаточно высоком качестве стали значение W0 увеличивается на 20−30%. При расчёте витков оно увеличивается на 5−10%. Таким образом можно будет успешно избежать просадки напряжения.

Для расчёта длины провода наматывается один виток на магнитопровод и измеряется его длина.

Полученное значение умножается на максимальное количество витков и прибавляется по 25−30 сантиметров для каждого вывода к клемме.

Схема подключения ЛАТР 2м

Сначала берётся тороидальный магнитопровод, о котором уже упоминалось выше. То место, на которое будет накладываться обмотка, изолируется тряпичной изолентой.

Выводим провод для первой клеммы питания (все последующие провода выводятся без разрыва). Закрепляем на магнитопроводе первый виток и накручиваем рассчитанное количество.

По достижении витка, который соответствует выбранному значению напряжения, выводится петля, следом необходимо продолжать наматывать провод.

Далее производится лакировка устройства. Возьмите подходящую ёмкость и наполните её лаком, затем опустите туда ЛАТР. После выемки автотрансформатора из ёмкости с лаком его необходимо как следует просушить.

После просушки автотрансформатор помещается в корпус. Первый выведенный провод присоединяется к разъёму питания. Этот разъем должен быть электрически связан c общей клеммой нагрузки, поэтому соединяет провода между собой каким-нибудь проводником.

Петлю, выведенную для 220 В, соедините co второй клеммой питания. Остальные провода подключите к соответствующим клеммам вторичной цепи. Существует специальная схема автотрансформатора, на которой изображены выводы проводов. По ней нужно ориентироваться при подключении проводов к клеммам.

Следом добавьте к автотрансформатору корпус, и сделайте крепление для ручки регулятора. K ручке прикрепите ползунок c угольной щёткой. Нужно сделать так, чтобы щётка плотно касалась верхней части обмотки.

Ту область, по которой щётка будет передвигаться, необходимо пометить, и в месте пометки удалить изоляцию. Так, щётка будет иметь прямой электрический контакт со вторичной обмоткой.

Клеммы вторичных напряжений, кроме общей, затенить одной, соединённой c угольной щёткой. При подсоединении вольтметр закрепляется.

Теперь необходимо убедиться в том, что автотрансформатор работает так, как ему положено. Чтобы проверить качество работы устройства, выполняются следующие пункты:

Подключите ЛАТР к сети напряжением 200 В.
Подключённое устройство проверяется на отсутствие задымления, запаха гари, сильных шутов.
При помощи вольтметра проверьте, насколько выходные значения соответствуют друг другу.
Примерно через 10−20 минут работы ЛАТРа отключите его и проверьте, не перегрелась ли обмотка.
Включите ЛАТР в сеть заново и подключите нагрузку на длительный промежуток времени.

Если никаких проблем не обнаружено, то лабораторный автотрансформатор полностью готов к применению.
